总题量：355选择本页全部试题

题型：简答题题类：单元测试难易度：中档
新
年份：2021

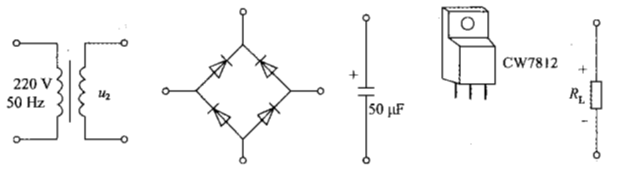

(1)将如图所示各元件合理连线，构成完整的直流稳压电源电路；(2)说明负载两端电压为多少？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示的直流稳压电源的组装接线图。请将稳压电源接线补画完整。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示放大电路，测得U_CE＜U_BE，试回答：
(1)该电路中三极管处于什么工作状态？
(2)其他参数不变，如何调整R_B才能使电路恢复正常放大？
(3)其他参数不变，如何调整Rc才能使电路恢复正常放大？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示电路能否实现正常放大？如不能，请说明原因。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示为两级放大电路，请完成以下问题：

(1)C₄、R₆构成什么类型的反馈？对输入、输出电阻有什么影响？
(2)如果C₄、R₆支路从D点改接在输出端A处，为了能在级间形成负反馈，则C₄、R₆的另一端接在B、C的哪一处？对输出、输入电阻有何影响？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

图示电路是由两级什么放大电路构成的？是什么耦合方式？该放大电路只适合放大什么信号？电路中级间存在什么反馈？对输入电阻、输出电阻、放大倍数的大小有什么影响？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示放大电路，找出反馈元件，并判断反馈的类型、极性及反馈成分。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

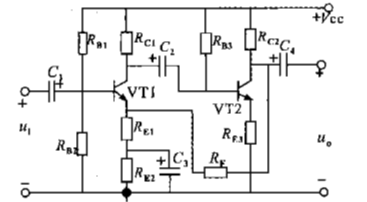

如图所示的两级放大电路，请问：

(1)电阻R_F引人何种类型的反馈？
(2)R_E1、R_E2按反馈成分，分别是哪种反馈？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示的两级放大电路，为了稳定输出电压，请分析说明：

(1)反馈电阻R_F两端A、B应分别与电路中J、K和M、N的哪点相连？
(2)该反馈为何种类型反馈？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示的集成运放电路中，已知R₃＝4R₁，U₂＝6V。求：
(1)A₁、A₂各组成什么电路？(2)输出电压U_o。

查看解析收藏纠错

+选题
