写出如图所示电路输出端Y的逻辑函数表达式，列出真值表，并说出该图的逻辑功能。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

化简下列逻辑函数
(1)L=AB+\( \overline{A}C+\overline{B}C\)
(2)L=AB+\( \overline{A}C\) +BC
(3)L=AB+\( BC\overline{D}+\overline{A}C+\overline{B}C\)

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

已知逻辑表达式\( L=\overline{A+\overline{B}}\text{·}\text{C}\)试画出逻辑电路图。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

某比赛设一名主裁判A和三名副裁判B、C、D。只有当B、C、D多数裁判同意，且主裁判A同意时，表决才被认可。试设计这个多数通过表决器的逻辑电路。试：
(1)列出真值表；
(2)写出逻辑函数表达式；
(3)化简逻辑函数表达式，并画出与非门组成的逻辑图。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

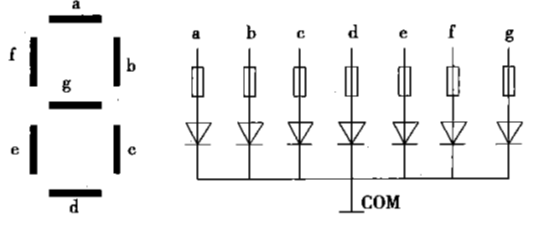

已知LED七段数码显示器的电路结构如图所示，设计一个将8421BCD码转换成LED七段数字显示的数字译码电路。要求：列出8421BCD码至七段显示真值表(七段显示器为共阴极电路)。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示电路中，试分析：
(1)该触发电路能实现的逻辑功能；
(2)若Q的初始状态为1，则在第一个触发脉冲的上升沿、下降沿时Q的状态。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

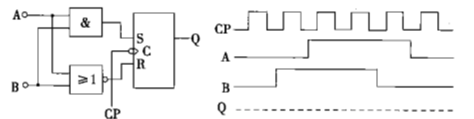

主从型RS触发器和逻辑门电路组成的电路、输入信号波形如图所示，若Q的初态为0，试画出Q端的输出波形

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示为两个门电路输入信号的波形，试分别画出相应的输出波形。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示，采用与非门集成电路74LS00实现\( Y=\overline{AB}·\overline{CD}\)，使用5V的稳压电源，试画出集成电路引脚的接线图。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

异或门的输入逻辑变量波形如图所示，试画出其输出逻辑变量波形图。

查看解析收藏纠错
