总题量：52选择本页全部试题

题型：简答题题类：单元测试难易度：难
新
年份：2020

固定分压偏置共射放大电路如图所示，试找出电路中的本级反馈元件，确定反馈类型并说明该反馈对放大电路的影响。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2020

试判断如图所示电路的反馈极性，写出反馈过程，并说明反馈类型。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2020

试判断如图所示电路中电阻RF的反馈类型及对放大器输入电阻和输出电阻的影响。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2020

如图所示的两级放大电路，为了稳定输出电压。

(1)反馈电阻RF两端A，B应分别与电路中J，K和M，N的哪点相连？
(2)该电路为何种类型反馈？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2020

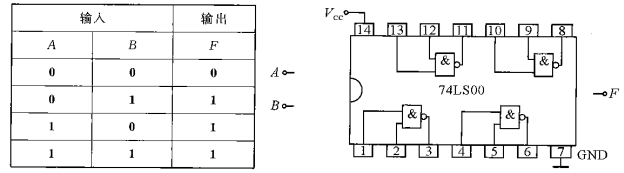

某事件输人、输出真值表如表所示。

(1)依据真值表写出逻辑表达式，并化简成与非-与非表达式；
(2)试在如图所示的74LS00引脚图上连线以实现此逻辑功能。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2020

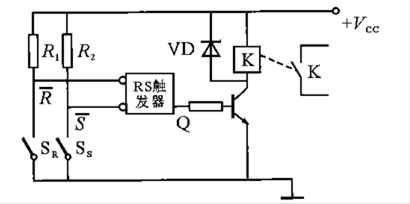

如图所示的电路，VD是保护三极管不被击穿的二极管，K为继电器及其触点，R₁，R₂为电源隔离电阻，S_s，S_R为按钮开关。问：
(1)当Ss闭合后和断开后，触点K如何变化？
(2)当S_R闭合后和断开后，触点K如何变化？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2020

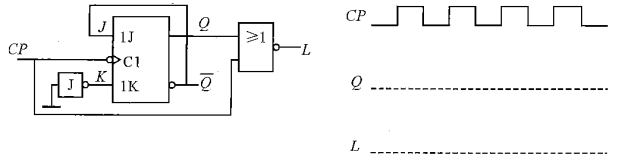

根据如图所示的逻辑电路，画出Q与L的波形图(设Q的初态为0)。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2020

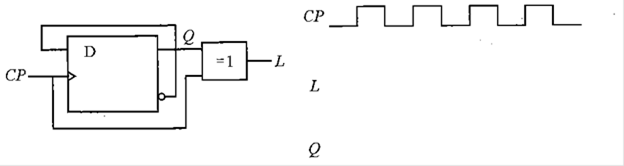

请根据如图所示的逻辑电路，画出L与Q的波形图(设Q的初态为0)。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2020

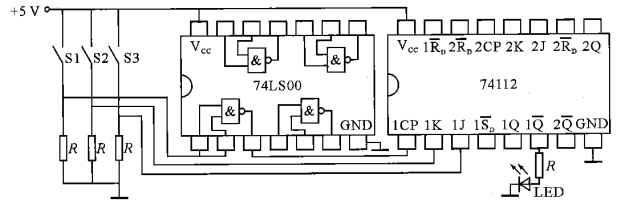

如图所示为某同学实训时所连接的触发器逻辑功能电路，其由与非门74LS00和JK触发器74112(CP 下降沿触发)构成，开始LED灯不发光。请问：
(1)当开关S2、S3闭合时，要使LED灯发光，开关S1如何操作？
(2)当开关S1、S2、S3闭合时，要使LED灯熄灭，开关S1如何操作？
(3)当LED灯熄灭后，开关S2断开，开关S3闭合，开关S1闭合时，LED灯是否会发光？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2020

如图所示，与非门构成的基本RS触发器的初始状态为0，试根据R、S的波形，画出Q端的波形。

查看解析收藏纠错
