题型：简答题题类：单元测试难易度：难
新
年份：2021

根据如图所示电路的输入电压波形，请画出负载两端电压u_L的波形(忽略二极管与晶闸管的管压降)。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示，当a、b间输入正弦交流电压u时，请问R₁、R₂两电阻中通过的是交流电还是直流电？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

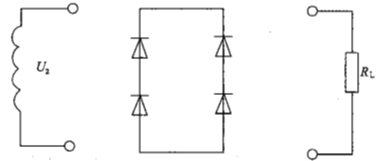

将图中元件连接成一个完整的桥式整流电路，并标出负载R_L上输出电压U_L的电压极性。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

试用图线将图中的元件连接成桥式整流电路。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示电路，已知U₂＝20V，若用电压表测得负载两端的电压有：(1)28V；(2)24V；(3)20V；(4)18V；(5)9V，试分析每种电压所代表的电路状态以及出现这种状态的原因。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

一整流滤波电路如图所示，现要在线路板上进行焊接，请在需要焊接元件处画上相应的符号。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

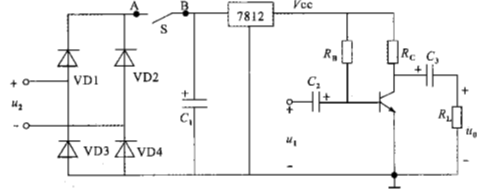

如图所示，直流稳压电源为基本放大电路的电源，U₂＝12V，R_B＝400kΩ，Rc＝2kΩ，β＝100，其中C₁为滤波电容。请问：

(1)当S断开时，则A点电位为多少？
(2)当S闭合时，则B点电位为多少？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示为由LM317组成的直流稳压电源实物连接图，回答如下问题：

(1)计算当电位器调至0.60K时，输出电压U。的大小。
(2)从左至右四个电容的作用。
(3)该电路能否直接带10Ω的阻性负载？为什么？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

某同学欲进行直流稳压电源的组装和测试，实物接线如图所示。试求：(1)请将集成稳压器7912正确接入电路中。(2)电容C₁、C₂的作用分别是什么？(3)在电路连接完整正确的情况下，用MF47型万用表测量负载电阻R_L两端的电压，应将万用表选择开关置于何挡？红、黑表笔与电路如何连接？读数应为多少？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

处于放大状态的某三极管电流关系如图所示，试分析三极管的管型和管脚。

查看解析收藏纠错
