题型：简答题题类：单元测试难易度：中档
新
年份：2021

电烙铁供电电路如图所示，试分析：
(1)电烙铁在开关S1、S2何种情况下温度最高、温度最低？为什么？
(2)上述情况下，哪种情况应该避免？为什么？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

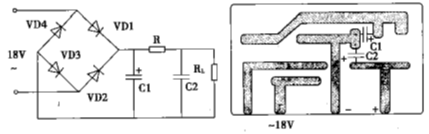

一整流滤波电路如图所示，现要在印刷电路板上进行焊接，请在需要焊接元件处画上相应的符号。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示，当a、b间输入正弦交流电压u时，试分析R1、R2两电阻中通过的是交流电还是直流电？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：易
新
年份：2021

在使输出电压满足负载电阻RL所要求的极性前提下，请在如图所示单相桥式整流电路的四个桥臂上，正确画出四个二极管。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示电路。
(1)找出电路中连接错误的元件；
(2)说明当u₁减小时电路的稳压过程。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

电路如图所示，设二极管正向电阻为零，反向电阻为无穷大，试判断二极管的工作状态，并求出A、B两点间的输出电压UAB。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

一个处于放大状态的三极管，用万用表测得三个电极对地电位是：VA＝-9.5V，VB＝-5.9V，VC＝-6.2V。试分析该管的材料、类型和管脚。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

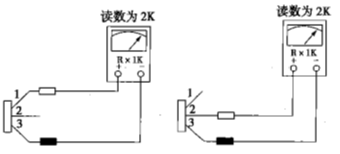

在判断晶体管的基极及管型的实验中，某同学的测量如图所示，请问他能得到什么结论？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

在放大电路中，测得某三极管的各极电流如图所示，请指出三极管各管脚极性和类型。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

有人在检修电子设备时，测出处于放大状态的晶体管的三个电极对地电位分别为：①-6V，②-2.4V，③-2.1V，请确定晶体管的管脚名称与该管的类型。

查看解析收藏纠错

+选题
