总题量：3选择本页全部试题

题型：分析计算题题类：单元测试难易度：难
新
年份：2020

如图所示的电路为全波整流电路，请回答：
(1)当变压器副边电压的极性为下正上负时，则哪只二极管导通？
(2)若VD₂开路，对电路带来什么影响？
(3)若VD₂极性接反，会出现什么问题？
(4)变压器中心抽头断路，对电路带来什么影响？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2020

固定偏置共发射极放大电路如图所示，已知：R_B＝400 kΩ，Rc＝R_L＝4kΩ，β＝40，Vcc＝12 V。
(1)求静态工作点。
(2)求电压放大倍数、输入、输出电阻。
(3)若将原三极管换成β＝100的另一同型三极管，问能否正常工作？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2020

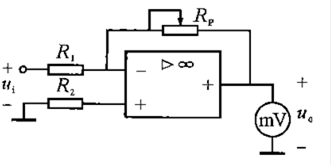

如图所示的集成运放电路，已知R₁＝10 kΩ，R₂＝9.1kΩ，R_p＝120 kΩ，输人u_i＝2mV，f＝1kHz的正弦信号。请回答：
(1)当滑动变阻器R_p滑臂处于左端1/3位置时，交流毫伏表的读数为多少？
(2)当滑动变阻器R_p滑臂向右滑动时，交流毫伏表的读数将如何变化？输出与输人信号的相位关系如何？
(3)滑动变阻器R_p构成了哪种类型的负反馈？

查看解析收藏纠错

+选题
