题型：分析计算题题类：单元测试难易度：
新
年份：2020

在桥式整流电路中，变压器接在220V的电源上，负载电阻为20Ω，要求获得40V直流电压输出。求：
(1)变压器二次电压；
(2)流过每个二极管的平均电流；
(3)每个二极管所承受的反向电压；
(4)变压器的变比。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2020

在使输出电压满足负载电阻RL所要求的前提下，请在如图所示单相桥式整流电路的四个桥臂上，正确画出4个二极管。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2020

整流电路输出直流电压为20V，在以下两种情况下变压器二次电压各为多少？每只二极管承受的最高反向电压是多少？
(1)单相半波整流；
(2)单相全波整流。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2020

如图所示的电路为全波整流电路，请回答：
(1)当变压器副边电压的极性为下正上负时，则哪只二极管导通？
(2)若VD₂开路，对电路带来什么影响？
(3)若VD₂极性接反，会出现什么问题？
(4)变压器中心抽头断路，对电路带来什么影响？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2020

某电阻性负载的单相半波可控整流电路，R＝6Ω，直接由220V交流电网供电，控制角α为0°～180°可移相。
(1)当控制角α＝0°时，试求输出电压U₁和电流I_L、晶闸管承受的最大反相电压U_m。
(2)如果将电路改为单相桥式全控整流，其他参数不变，则晶闸管承受的最大反向电压如何变化？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2020

固定偏置共发射极放大电路如图所示，已知：R_B＝400 kΩ，Rc＝R_L＝4kΩ，β＝40，Vcc＝12 V。
(1)求静态工作点。
(2)求电压放大倍数、输入、输出电阻。
(3)若将原三极管换成β＝100的另一同型三极管，问能否正常工作？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：
新
年份：2020

如图所示为集成运算放大电路，已知R₁＝R₂＝2kΩ，R₃＝3 kΩ，R_F＝4 kΩ，U_i＝5 V，试求输出电压U_o的值。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2020

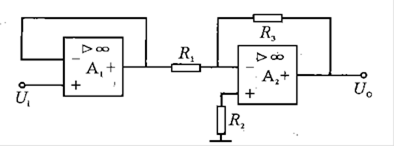

如图所示的集成运放电路中，已知R₃＝4R₁，U_i＝6V。
(1)A₁，A₂各组成什么电路？
(2)求输出电压。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：
新
年份：2020

判定如图所示电路的反馈类型。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2020

如图所示的集成运放电路，已知R₁＝10 kΩ，R₂＝9.1kΩ，R_p＝120 kΩ，输人u_i＝2mV，f＝1kHz的正弦信号。请回答：
(1)当滑动变阻器R_p滑臂处于左端1/3位置时，交流毫伏表的读数为多少？
(2)当滑动变阻器R_p滑臂向右滑动时，交流毫伏表的读数将如何变化？输出与输人信号的相位关系如何？
(3)滑动变阻器R_p构成了哪种类型的负反馈？

查看解析收藏纠错
