题型：简答题题类：单元测试难易度：
新
年份：2021

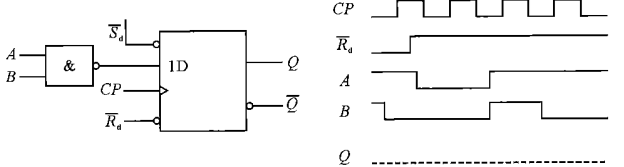

(09)请根据如图所示的逻辑电路，画出Q的波形图。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

怎样利用JK触发器组成一个四位二进制加法计数器？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图用双踪示波器观察电阻和电容两端的波形，YB接于电容两端。
(1)若用YA通道测试电阻两端的波形，请指出探头如何连接？
(2)请指出电压波形1、2分别对应的通道。
(3)若示波器的扫描时间灵敏度旋钮置于50ms／div，“微调”旋钮置于“标准”位置，当使用“扩展拉X10”时，计算电源电压的周期。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

用示波器测输入电压波形，时间灵敏度旋钮置于“5ms／div”，电压灵敏度旋钮置于“5V／div”，显示波形形状如图所示，调节哪些旋钮才能使示波器荧光屏上的波形达到如下要求：(1)波形清晰；(2)亮度适中；(3)幅度适中；(4)波形在荧光屏中央。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示为某一正弦交流电在示波器上所显示的波形，此时示波器的输人灵敏度开关置于0.5V／div，被测信号经探极10：1接人，扫描时间选择开关置于5ms／div，且使用了“扩展拉X10”，试求该交流电的有效值和频率。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示固定偏置放大电路，现要在线路板上进行焊接，请在需要焊接元件处画上相应的符号。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示，设二极管正向压降为0.7V，反向电阻为无穷大。求：二极管中的电流及A点的电位。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示电路，设二极管为理想二极管，试判断二极管的工作状态，并求出A、B两点间的电压U_AB。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

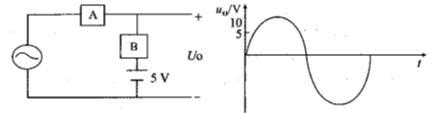

如图所示电路，在电路中有两空白处A和B，在A和B处添上一个理想二极管和一个固定电阻，试分析并画出电路在四种情况下输出端U_o的波形图。(设U_i＝10sinωtV)

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示，若输入电压u_i为如图所示的波形，请画出输出电压U_o的波形。

查看解析收藏纠错

+选题
