题型：简答题题类：单元测试难易度：中档
新
年份：2021

根据与非门的逻辑功能和下列输入波形，画出其输出波形。

查看解析收藏纠错

+选题

题型：简答题题类：单元测试难易度：中档

新

年份：2021

根据下列真值表，写出Y相应的表达式。

A	B	C	Y
0	0	0	0
0	1	0	0
0	1	0	0
0	1	1	1
1	0	0	0
1	0	1	1
1	1	1	0
1	1	1	1

查看解析收藏纠错

+选题

题型：简答题题类：单元测试难易度：中档
新
年份：2021

某数字电路的逻辑函数式为\( Y=\overline{A+BC}\)。，试根据A、B、\( \overline{C}\)，的波形画出Y的波形。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

某逻辑电路的输入A、B，输出波形L如图所示，试写出其函数表达式。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

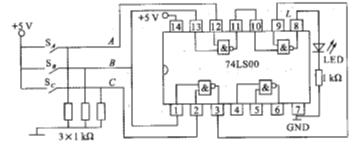

如图所示为用74LS00制作的主副裁判三人表决电路。请分析说明：

(1)根据电路连接写出L端的逻辑表达式。
(2)主裁判应操作哪个表决开关？
(3)当三名裁判分别将S_A和S_B闭合，Sc断开时，显示表决结果的LED是否发光？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

JK触发器的初始状态为0，CP的下降沿触发，试根据CP、J、K的波形，画出Q端的波形。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

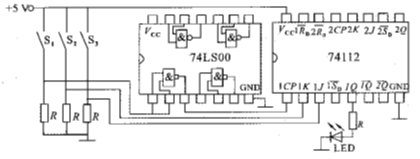

如图所示为某同学实训时所连接的触发器逻辑功能电路，其由与非门74LS00和JK触发器74112(CP下降沿触发)构成，开始LED灯不发光。请问：

(1)当开关S₂、S₃闭合时，要使LED灯发光，开关S₁如何操作？
(2)当开关S₁、S₂、S₃闭合时，要使LED灯熄灭，开关S₁如何操作？
(3)当LED灯熄灭后，开关S₂断开，S₃闭合，闭合开关S₁时，LED灯是否会发光？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

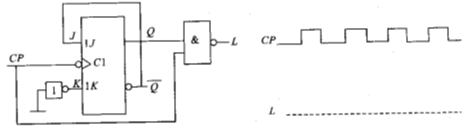

请根据如图所示的逻辑电路图，画出L的波形图(设Q的初始状态为0)。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

请根据如图所示的逻辑电路图，画出L的波形图(设Q的初态为0)。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

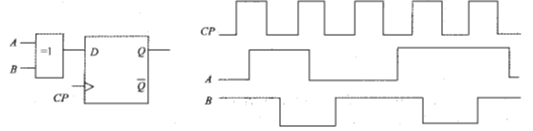

如图所示逻辑电路，已知触发器的初态为0，按所给的CP、A、B波形，作出输出端Q波形。

查看解析收藏纠错

+选题
