题型：简答题题类：单元测试难易度：中档
新
年份：2021

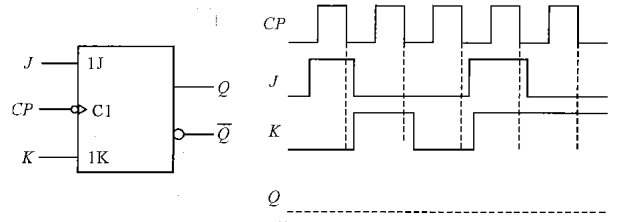

如图所示为集成JK触发器，已知CP、J、K的波形，设触发器初态为0，试画出Q端的波形。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

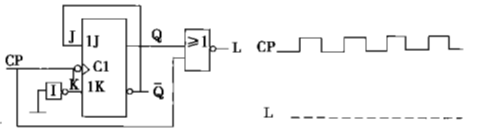

(08)请根据如图所示的逻辑电路，画出L的波形图(设Q的初态为0)。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

怎样利用JK触发器组成一个四位二进制加法计数器？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图用双踪示波器观察电阻和电容两端的波形，YB接于电容两端。
(1)若用YA通道测试电阻两端的波形，请指出探头如何连接？
(2)请指出电压波形1、2分别对应的通道。
(3)若示波器的扫描时间灵敏度旋钮置于50ms／div，“微调”旋钮置于“标准”位置，当使用“扩展拉X10”时，计算电源电压的周期。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

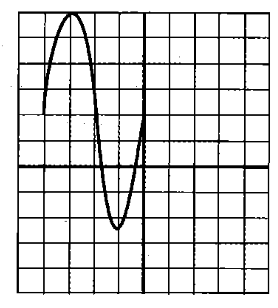

用示波器测输入电压波形，时间灵敏度旋钮置于“5ms／div”，电压灵敏度旋钮置于“5V／div”，显示波形形状如图所示，调节哪些旋钮才能使示波器荧光屏上的波形达到如下要求：(1)波形清晰；(2)亮度适中；(3)幅度适中；(4)波形在荧光屏中央。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示固定偏置放大电路，现要在线路板上进行焊接，请在需要焊接元件处画上相应的符号。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

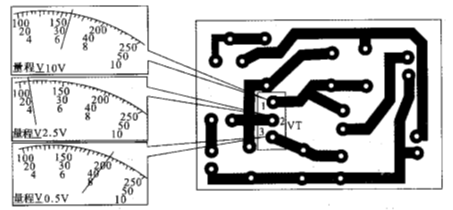

在分压偏置式放大电路的电子焊接项目实训中，用万用表直流电压挡测量三极管三个脚对地电压，万用表示数如图所示，请问：三极管的三个脚的极性及管型。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

某三极管外部标识已经看不清楚，将其接人到放大电路中能够正常工作，测出处于放大状态的三极管的三个电极对地电位分别为V₁＝6V，V₂＝6.7V，V₃＝5V，请确定三极管的管脚名称与该管的类型。

查看解析收藏纠错

+选题

题型：简答题题类：单元测试难易度：中档

新

年份：2021

某小组进行电子电路试验，首先用万用表的欧姆挡判断晶体管的类型及管脚名称时，根据下列测量结
果，你能得出什么结论。

管脚①	管脚②	管脚③	阻值大小
红表笔	黑表笔		小
黑表笔	红表笔		大
	红表笔	黑表笔	大
	黑表笔	红表笔
红表笔		黑表笔	大
黑表笔		红表笔	大

查看解析收藏纠错

+选题

题型：简答题题类：单元测试难易度：中档
新
年份：2021

处于放大状态的三极管，看不出型号和其他标记，用万用表测出三个电极的对地电位分别是V₁＝-1V，V₂＝-2.8V，V₃＝-3.1V。试分析该三极管的管脚极性、材料和类型。

查看解析收藏纠错

+选题
