题型：案例分析题题类：历年真题难易度：中档
新
年份：2022

(2008•山东)请根据如图所示的逻辑电路，画出L的波形图(设Q的初态为0)。

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：中档
新
年份：2022

(2009•山东)请根据如图所示的逻辑电路，画出Q的波形图。

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：易
新
年份：2022

(2011•山东)请根据图所示的逻辑电路图，画出L的波形图(设Q的初态为O)

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：中档
新
年份：2022

(2015•山东)试根据图所示逻辑电路图，画出Q端的输出波形(设Q的初态为0)。

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：难
新
年份：2022

(2015•山东)如图所示为某同学实训时所连接的触发器逻辑功能电路，其由与非门74LS00和JK触发器74112(CP下降沿触发)构成，开始LED灯不发光。请问：

(1)当开关S2、S3闭合时，要使LED灯发光，开关S1如何操作？
(2)当开关S1、S2、S3闭合时，要使LED灯熄灭，开关S1如何操作？
(3)当LED灯熄灭后，开关S2断开，S3闭合，闭合开关S1时，LED灯是否会发光？

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：中档
新
年份：2022

(2018•山东)如图所示为JK触发器组成的电路。假设触发器的初态为O，已知CP端的波形，请画出Q、\( \stackrel{-}{\mathrm{Q}}\)、A、B的波形。

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：中档
新
年份：2022

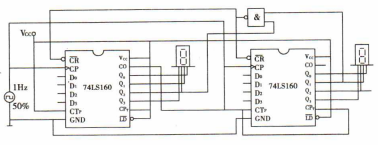

(2012•山东)如图所示为用EWB对计数器进行仿真的电路。

请分析说明：(1)计数器为多少进制？
(2)左、右两个BCD码显示器显示的最大数字分别是多少？
(3)右端的74LS160芯片是高位片还是低位片？

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：难
新
年份：2022

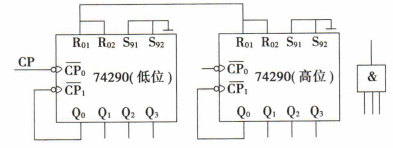

(2014•山东)如图所示，某同学计划用两片74LS290和一个与门组成一个68进制计数器，请将电路补充完整。

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：中档
新
年份：2022

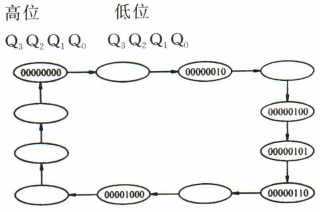

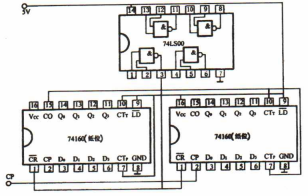

(2017•山东)某同学用74160构成的十二进制计数器如图(a)所示，其中\( \stackrel{-}{\mathrm{C}\mathrm{R}}\)是低电平有效的异步清零端，试完成下列任务：
(1)补画如图(a)所示电路图。

(2)补画如图所示有效状态的状态转换图。

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：中档
新
年份：2022

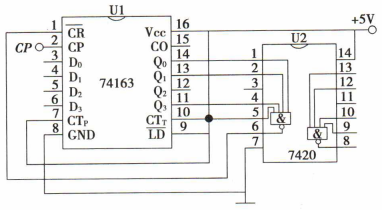

(2019•山东)如图所示计数器电路，请问：U1

(1)集成电路U1的1脚和9脚的功能分别是什么？
(2)该电路是几进制计数器？并写出Q₃Q₂Q₁Q₀。输出的最大二进制代码。

查看解析收藏纠错

+选题
