题型：案例分析题题类：历年真题难易度：难
新
年份：2022

(2017•山东)如图所示的集成运放电路，已知R₁=10kΩ，R₂=9.1kΩ，R_P=120kΩ，输入侧加入U_i=2mV、f=1KHz的正弦信号，请回答：
(1)当滑动变阻器R_p滑臂处于左端1/3位置时，交流毫伏表的读数为多少？
(2)当滑动变阻器R_P滑臂向右滑动时，交流毫伏表的读数将如何变化？输出与输入信号的相位关系如何？
(3)滑动变阻器R_P构成了哪种类型的负反馈？

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：难
新
年份：2022

(2015•山东)某同学用直流稳压电源和74LS00制作三人举重裁判表决器。电路如图所示，试完成下列任务：

(1)将电路补画完整；
(2)当开关S断开时，a点电位是多少？当开关S闭合时，b点电位是多少？
(3)电容C₁的作用是什么？
(4)根据74LS00的连接写出L端的与非一与非逻辑表达式；
(5)当开关S_A和S_B闭合、S_C断开时，分析L端输出高电平还是低电平？

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：难
新
年份：2022

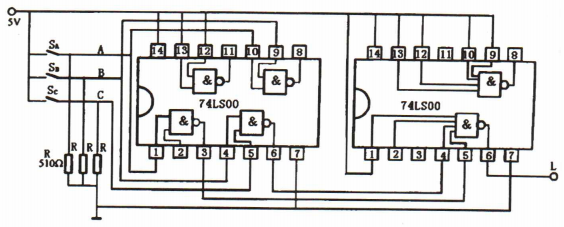

(2016•山东)某同学根据表所示真值表制作的三人表决器如图所示，试完成下列任务：

输入输出

A B C L

0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 0 0 0 1 0 1 1 1

(1)写出逻辑函数表达式；
(2)将电路补画完整。

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：难
新
年份：2022

(2017•山东)某学校组织三门课程考试，规定如下：课程A及格得2分，课程B及格得3分，课程C及格得4分；三门课程不及格均为0分；总分Y大于等于6分过关。某同学要制作判断总分能否过关的逻辑(正逻辑)电路，请回答：(1)写出Y的最小项表达式和最简“与非一与非”式。
(2)若用译码器74LS138和与非门74LS20实现上述控制要求，请将如图上述的线路补画完整(所连导线不得交叉)。

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：难
新
年份：2022

(2015•山东)如图所示为某同学实训时所连接的触发器逻辑功能电路，其由与非门74LS00和JK触发器74112(CP下降沿触发)构成，开始LED灯不发光。请问：

(1)当开关S2、S3闭合时，要使LED灯发光，开关S1如何操作？
(2)当开关S1、S2、S3闭合时，要使LED灯熄灭，开关S1如何操作？
(3)当LED灯熄灭后，开关S2断开，S3闭合，闭合开关S1时，LED灯是否会发光？

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：难
新
年份：2022

(2014•山东)如图所示，某同学计划用两片74LS290和一个与门组成一个68进制计数器，请将电路补充完整。

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：难
新
年份：2022

(2007•山东)如图所示的多级阻容耦合放大电路。

(1)试指出组成射极输出器的核心组件是哪几个？
(2)判断VT5和VT2间的反馈类型。

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：难
新
年份：2022

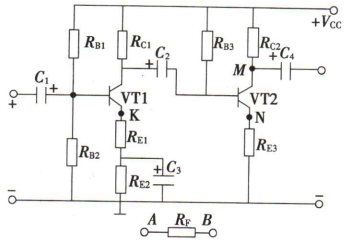

(2012•山东)如图所示的两级放大电路，为了稳定输出电压，请分析说明：

(1)反馈电阻R_F两端A、B应分别与电路中J、K和M、N的哪点相连？
(2)该反馈为何种类型反馈？

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：难
新
年份：2022

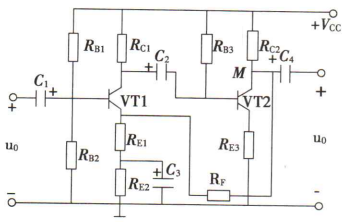

(2015•山东)如图所示的两级放大电路，请问：
(1)电阻R_F引入何种类型的反馈？
(2)RE₁、RE₂按反馈成分，分别是哪种反馈？

查看解析收藏纠错

+选题
题型：案例分析题题类：历年真题难易度：难
新
年份：2022

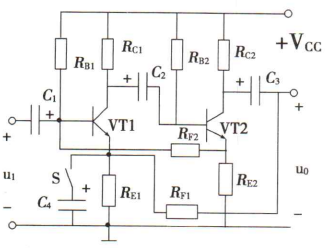

(2018•山东)如图所示的两级放大电路，请问：
(1)RF₁引入的负反馈是电压反馈还是电流反馈？
(2)RF₂引入的负反馈是串联反馈还是并联反馈？
(3)当开关S闭合时，R_F能否引入反馈？

查看解析收藏纠错

+选题
