题型：综合应用题题类：单元测试难易度：难
新
年份：2022

如图所示的三极管放大电路，Vcc＝12 V，R_B1＝30 kΩ，Rc＝2 kΩ，I_CQ＝1.5 mA，U_E＝3 V，β＝50，忽略管压降。
(1)试在图中标出三个电容的极性。
(2)试求出R_B2、R_m的值。
(3)求出放大电路的输入电阻、输出电阻和电压放大倍数。
(4)若将电容C_E去掉，试定性说明其静态工作点，输出波形会怎样变化？若将Rc短接，其输出波形会如何变化？若在输出端接人负载，其输出波形又将怎样变化？
(5)若输出波形出现削顶现象，应调整哪个元件？怎么调整？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

分析如图所示的各电路能否放大正弦交流电压信号？为什么？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所为两级放大电路。
(1)两级放大器之间是什么耦合方式？
(2)若变压器一次绕组匝数为600匝，二次绕组匝数为100匝，变压器的变比是多少？
(3)第二级放大电路的名称是什么？采用这种方式输出的优点是什么？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2022

如图所示，已知：β₁＝β₂＝40，R_B1＝R_B2＝300 kΩ，R_C1＝R_C2＝R_L＝2 kΩ，V_CC＝12 V，r_be1＝r_be2＝1 kΩ。求：
(1)输入电阻R_i和输出电阻R_o；
(2)空载和有载时电压放大倍数A_u。

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：难
新
年份：2022

欲稳定输出电压增大输入电阻，在放大电路中应引入的反馈类型是(　　)

A.电流串联 B.电压并联 C.电压串联 D.电流并联

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

固定分压偏置共射放大电路如图所示，试找出电路中的本级反馈元件，确定反馈类型并说明该反馈对放大电路的影响。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

试判断如图所示电路的反馈极性，写出反馈过程，并说明反馈类型。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

试判断如图所示电路中电阻RF的反馈类型及对放大器输入电阻和输出电阻的影响。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所示的两级放大电路，为了稳定输出电压。

(1)反馈电阻RF两端A，B应分别与电路中J，K和M，N的哪点相连？
(2)该电路为何种类型反馈？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2022

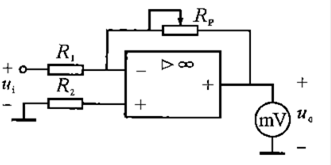

如图所示的集成运放电路，已知R₁＝10 kΩ，R₂＝9.1kΩ，R_p＝120 kΩ，输人u_i＝2mV，f＝1kHz的正弦信号。请回答：
(1)当滑动变阻器R_p滑臂处于左端1/3位置时，交流毫伏表的读数为多少？
(2)当滑动变阻器R_p滑臂向右滑动时，交流毫伏表的读数将如何变化？输出与输人信号的相位关系如何？
(3)滑动变阻器R_p构成了哪种类型的负反馈？

查看解析收藏纠错
