总题量：32选择本页全部试题

题型：作图题题类：单元测试难易度：中档
新
年份：2022

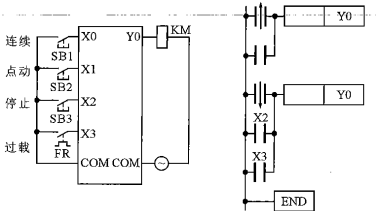

某同学进行三相异步电动机点动与连续运行控制电路的实训操作，若通过PLC实现控制，请根据I／O接线图将梯形图补画完整。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

小车在初始位置时中间的限位开关X0为“1”状态，按下启动按钮X3小车按如图所示的顺序运动，最后返回并停在初始位置。试画出顺序控制功能图。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

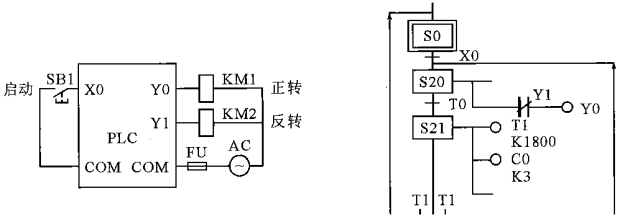

利用PLC对电动机进行控制，对电动机的控制要求为：按下启动按钮，电动机正转3分钟，反转2分钟，该动作重复执行5次后自动停止。试根据如图所示的I／O接线图补充完整顺序功能图。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

有两台三相异步电动机M1和M2，要求：
(1)按下启动按钮，M1启动10s后M2才能启动；
(2)按下停止按钮，M1停止，M2延时30s后才能停止。
设计顺序功能图完成上述任务。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

设计电动机控制电路，要求：按下按钮SB1，电动机KM1启动；2s后，电动机KM2也接通，两电动机一直运行；按SB2，电动机停止运转。
试根据I／O接线图，设计顺序功能图。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

滑台工作示意图如图所示。按起动按钮X0右行，碰右限位X1停6秒，6秒时间到左行，碰左限位X2停止。请绘制顺序功能图。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

设计一个小型PLC控制系统，实现对灯A和灯B的控制，要求灯B比灯A晚12s亮，灯B比灯A早15s熄灭。其时序波形图如图所示，将功能图补画完整。

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

关于PLC中梯形图的画法，下列说法正确的是(　　)

A.梯形图的左母线与线圈间一定要有触点 B.线圈与右母线间也要有触点 C.多个串联电路并联时，触点多的支路要画在下面 D.触点只能垂直画出

查看解析收藏纠错
