题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

如图(a)所示的导体CD在平滑金属导轨上向右匀速移动，请在图中标出导体CD中产生的感应电流方向。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

如图所示，当开关S闭合的瞬间：(1)在括号中用“＋”“-”标出线圈A、B中产生感应电动势的极性；(2)指出导线CD受不受力？如果受力，请指出受力方向。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

图甲为某同学设计的研究自感现象的实验电路图，用电流传感器显示流过电感L的电流。电路中，电灯的电阻R₁＝6Ω，定值电阻R＝2Ω，AB之间的电压U＝6V。开关S原来闭合，电路处于稳定状态，在t₁＝1.0×10^-3s时刻断开S，此时刻前后电流传感器显示的电流随时间变化的图线如图乙所示。

(1)求出线圈L的电阻R₁？
(2)分析断开关后，电灯电流的方向？
(3)在t₂＝1.6×10^-3s时，线圈L的感应电动势是多少？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

如图所示，先合上开关S，调节变阻器R的阻值，使同样规格的两个灯泡HL₁和HL₂的明亮程度相同，再调节变阻器R₁使两个灯泡都正常发光，然后断开开关S，再接通电路时，会出现什么现象？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

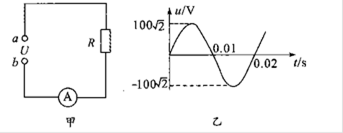

如图所示，电阻的阻值R＝50Ω，在ab之间加上如图乙所示的交流电，请回答下列问题：

(1)电流表的示数是多少？
(2)如果产生交流电的线圈转速提高一倍，则电流表的示数增大几倍？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

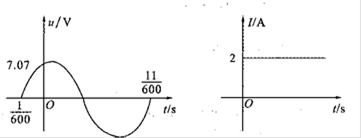

正弦交流电和直流电的波形如图所示，若让它们分别与10Ω的电阻R₁、R₂通电5分钟，哪个电阻产生
的热量多？为什么？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

如图所示为某一交流电的波形图，试问：

(1)该交流电的频率、初相位是多少？并写出解析式。
(2)当t＝3s时电压值为多少？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

已知正弦交流电流的波形如图所示，试写出其解析式。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

已知两个交流电压\( {u}_{1}=-4\sqrt{2}\mathit{sin}(10t+\frac{\pi }{6})V,{u}_{2}=3\sqrt{2}\mathit{sin}(10t-\frac{\pi }{3})V\)，作矢量图比较二者的相位关系，并求u＝u₁＋u₂。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

已知交流电压\( {u}_{1}=3\sqrt{2}\mathit{sin}(100\pi t-\frac{2\pi }{3})V,{u}_{2}=6\sqrt{2}\mathit{sin}(100\pi t+\frac{\pi }{4})V\)，作出二者的矢量图。

查看解析收藏纠错
