题型：简答作图题题类：单元测试难易度：易
新
年份：2022

如图所示为某负载的连接电路，请回答：
(1)HL₁、HL₂、HL₃是三个额定电压为220V，功率不同的灯泡，请正确接入电路中。
(2)现有一照明灯和开关需安装在A、B处，请合理选择照明灯和开关的安装位置。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：易
新
年份：2022

三相四线制供电系统如图所示，请找出图中的错误。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：易
新
年份：2022

某同学为了研究极板间绝缘介质对电容器电容量的影响，设计了如下试验，先先将电容器与电源连接进行充电，充电结束后，断开电路，将电容器移至某绝缘环境，两极板与静电仪相连接，请回答下列问题：
(1)此试验中，静电仪的作用是什么？
(2)在两极板插人其他绝缘介质后，静电仪指针的偏转角度会如何？为什么会出现这样的实验现象？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：易
新
年份：2022

根据如图(a)所示，确定电源的正极和负极。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：易
新
年份：2022

如图所，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)
垂直。导线ab，bc和cd的长度均为L，且∠abc＝∠bcd＝135°。流经导线的电流为I，方向如图中箭头所
示。导线abcd所受到的磁场作用力的合力大小为多少？方向如何？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：易
新
年份：2022

根据如图所示磁场方向和导体内的电流方向，标出导体所受力的方向。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：易
新
年份：2022

家庭中有以下常用家用电器，如列表所示，当所有电器正常运行时，是否能够用“220V10A”的电能表测量总用电量，试计算并加以说明。
盏照明白炽灯：220V30W
液晶电视机：220V300W
电冰箱：220V100W
洗衣机：220V200W
电热器：220V1000W

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：易
新
年份：2022

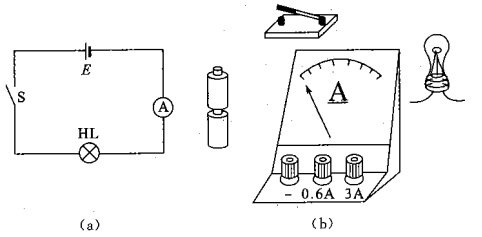

如图(a)所示为电流表测量电路电流的原理图，图(b)为对应的实物元件，请你把图(b)的实物器件正确连接起来(灯泡的参数为2.5V、1.5W，电流表量程为0.6A／3A)。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：易
新
年份：2022

请画出下列元件的符号。
(1)电阻、熔断器、二极管。
(2)电池、电容器。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：易
新
年份：2022

将下列元件组成照明电路，请画出电路图。
