题型：分析计算题题类：单元测试难易度：易
新
年份：2022

如图所示，多匝线圈的电阻和电源内阻可忽略，两个电阻的阻值都是R，开关S原来断开，试分析：
(1)电流表的大小；
(2)开关S由原来断开到闭合，电流表的读数如何变化？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：易
新
年份：2022

一只“220V、40W”的白炽灯直接接到110V的电源上，其消耗的功率是多少？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：易
新
年份：2022

如图所示，电阻R₁＝8Ω，R₂＝18Ω。当S接通R₁时，伏特表示数为U₁＝8V；接通R₂时，伏特表示数U₂＝9V。求：电源的电动势和内电阻。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：易
新
年份：2022

电路如图所示。

(1)M是______表，B点接表M的______接线柱；N是______表，D点接表N的______接线柱。
(2)已知电压表的读数为11V，电流表读数为0.5A，电源电阻为2Ω，则电阻R的阻值为多少？
(3)若电源不变，已知电阻R的阻值为10Ω，则M表和N表的读数分别为多少？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：易
新
年份：2022

如图所示，已知R₁＝3Ω，R₂＝5Ω。当开关打在位置1时，电压表的读数为6V；当开关打在位置2时，电压表的读数为8V。试求电源的电动势和内阻值。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：易
新
年份：2022

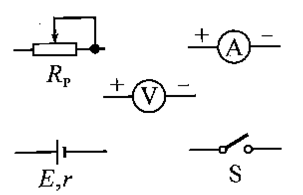

测量一个电源的电动势E和内阻r，实验器材：安培表、伏特表、滑动变阻器R_p、单刀单掷开关。

(1)连接实验原理图。
(2)简要写出实验步骤。
(3)写出计算电动势E和内阻r的表达式。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：易
新
年份：2022

如图所示，R₁＝4KΩ，R₂＝8KΩ，试求C点电位。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：易
新
年份：2022

在一RL串联电路中，电路端电压u＝220\( \sqrt{2}\)sin(314t＋60°)V，流过其电流i＝22\( \sqrt{2}\)sin(314t＋30°)，
试求：
(1)电路的功率因数；
(2)电阻R；
(3)电感L。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：易
新
年份：2022

把一个电感线圈接到12V的直流电源上，测得流过线圈的电流是2A；把它接到工频12V的交流电源上，测得流过线圈的电流是1.2A，试求线圈的电阻和电感。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：易
新
年份：2022

把一个阻值为120Ω，额定电流为2A的电阻，接到电压为260V，频率为100Hz的电源上，要选用
一个电感线圈(可以忽略其内阻)限流，保证电路中的电流为2A，求线圈的电感。

查看解析收藏纠错

+选题
