题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

如图所示，已知电源电动势E＝6V，内阻r＝2Ω，外电路电阻R₁＝R₂＝R₃＝4Ω。
(1)当开关S断开时，求通过R₁，R₂，R₃的电流I₁，I₂，I₃。
(2)当开关S闭合时，求R₁，R₂，R₃两端的电压U₁，U₂，U₃。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

如图所示的电路中，电源参数为U_s＝30 V，R_s＝1Ω，各电阻值为R₁＝7Ω，R₂＝3 Ω，R₃＝2 Ω，R₄＝5 Ω，R₅＝20Ω。求：

(1)电压源的输出电压与输出功率；
(2)R₂、R₄上的电流；
(3)R₃、R₅的端电压；
(4)R₁的电功率。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

电路如图所示。回答下列问题。

(1)当变阻器R₃的滑动触头向左移动时，图中各电表的示数如何变化？并说明理由。
(2)滑动触头移到变阻器左端时各电表有示数吗？
(3)将R₁拆去，各电表有示数吗？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

如图所示的电路中，已知E₁＝36 V，E₂＝48 V，R₁＝4Ω，R₂＝6 Ω，R₃=4 Ω，R₄=2Ω。
(1)当开关S闭合时，求电路中电流I₃和电阻R₂上的电压U；
(2)当开关S断开时，请用支路电流法求电流I₁，I₂，I₃。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

如图所示的电路中，已知R₁＝R₂＝4Ω，R₃＝R₄＝R₅＝8Ω，E₁＝4 V，E₂＝8V，求电压U_ab和电阻R₅.所消耗的功率。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

如图所示的电路中，已知电源电动势E₂＝40V，电源内阻不计，R₁＝4Ω，R₂=10 Ω，R₃=40Ω。
(1)当电流I₁＝0时，E₁应为多大？
(2)当电流I₂＝0时，E₁为何值？
(3)当E₁＝20V时，R₃中的电流为多大？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

有源二端网络如图所示，已知E₁＝6 V，E₂＝24 V，R₁＝6Ω，R₂＝3Ω。
(1)求U_ab和R_ab；
(2)若在a，b端接上一个28Ω的负载电阻，试求负载电阻的电流。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

某有源二端网络的开路电压为10V，若在该网络两端接一个10Ω的电阻，测得二端网络的端电压为8V，计算此网络的戴维宁等效电路的U_s，和内阻r。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

如图所示的电路，已知：U_s1＝10 V，U_s2＝8 V，R₁＝R₂＝R₃＝2Ω。试利用戴维宁定律求流过电阻R₃的电流I₃。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

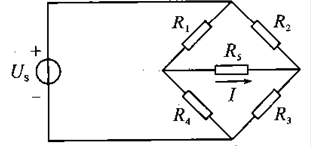

如图所示，已知R₁＝2Ω，R₂＝3 Ω，R₃＝6 Ω，R₄＝2 Ω，R_s＝2 Ω，U_s＝12 V，求流过R₅的电流。

查看解析收藏纠错

+选题
