总题量：77选择本页全部试题

题型：简答作图题题类：单元测试难易度：难
新
年份：2022

用熔断器、接触器、热继电器对5.5KW三相异步电动机进行控制和保护，试选择各控制电器、保护电器的型号。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

试画出熔断器、热继电器动断触点、三极组合开关、复合按钮、行程开关联动触点、交流接触器主触头、时间继电器断电延时线圈、时间继电器延时断开瞬时闭合动断触点、速度继电器动断触点的图形和文字符号。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所示电路中，条形磁铁从线圈中抽出，造成线圈内的磁通量以0.01Wb／s的速度减小，线圈匝数200匝，整个回路电阻为0.5Ω，导体长度0.1m。磁感应强度B为0.1T，
试求：(1)导体EF的受力方向；(2)导体EF的受力的大小。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

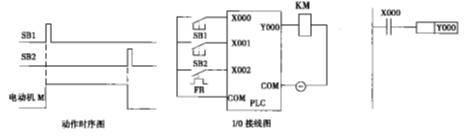

请根据如图电动机的时序图和I／O接线图，用置位和复位指令将梯形如图所梯形图补画完整。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所示为正弦交流电动势的波形图，试写出其解析式，并求t₀＝0.1s时的值。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

用比较指令实现楼房某单元密码门的梯形图如图所示(密码为：356，当密码正确后，延时3S开门，开门为Y0，开门后20S自动关门)，请将梯形图补画完整。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所示为彩灯循环控制梯形图，控制要求：8个彩灯按照2s频率隔灯交替点亮。X0为启动开关，8
个彩灯分别由Y0～Y7控制，实现隔灯显示，每两秒交换一次，反复进行。请将梯形图补充完整。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

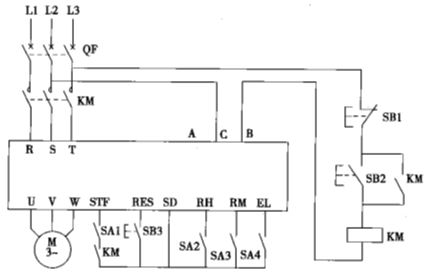

变频器控制工业洗衣机三段速运行电路如图所示，已知各段速频率分别为20Hz、40Hz、10Hz，各段速时间分别为30分钟、5分钟、15分钟，第一加减速1S。试：
(1)请设置功能参数；
(2)指出工作在40Hz、时外部端子状态；
(3)指出工作在50Hz时外部端子状态；
(4)正常工作时，怎样操作让变频器、电动机停止工作。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

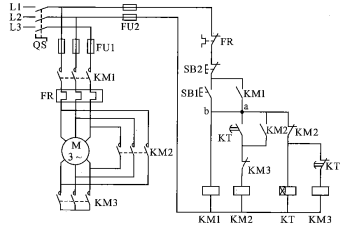

某同学设计了一个电动机Y-Δ减压起动的控制电路，如图所示。
(1)请根据原理图补画接线图。

(2)完成接线后，用万用表电阻挡对控制电路进行检测，测得ab间电阻为无穷大，其他线路正常。如果此时接通电源，按下SB1会出现什么现象？说明原因。
(3)控制电路正常后，指出起动时线圈得电的接触器和继电器。在Y-Δ转换过程中，请说出接触器、时间继电器的动作顺序。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

两盏额定值分别为“220V60W”的A灯，“110V40W”的B灯，请问：
(1)把它们串联后接到220V电源上时，哪个灯亮？为什么？
(2)把它们并联后接到48V电源上时，哪个灯亮？为什么？

查看解析收藏纠错

+选题
