题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

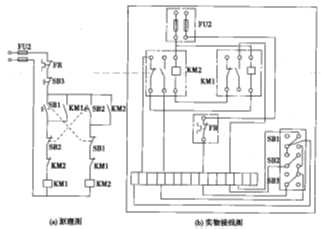

工厂某控制机械要求电动机实现正反转，请根据如图所示双重联锁正反转控制电路的原理图，将实际接线图补画完整。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

某工厂因为需要购进FX2N-80MS-001型号的PLC，回答一下问题：
(1)这个PLC输入输出点数各是多少？
(2)它的输出单元属于什么类型的？
(3)这款PLC根据点数分属于什么型的？为什么？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

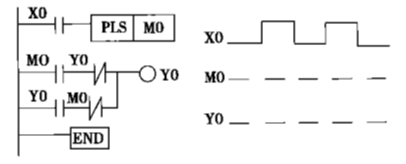

根据如图所示的PLC梯形图，画出M0和Y0的时序波图(Y0的初态为0)。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

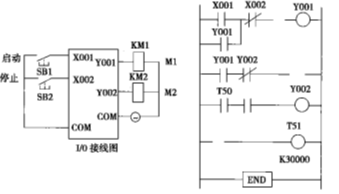

两台电动机，第一台起动10s后第二台起动，第二台远行50min后两台自动同时停止，也可用按钮控制两台电动机同时停止，KM1、KM2分别为两台电动机的接触器，试根据如图中的I／O接线图将梯形图补画完整。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

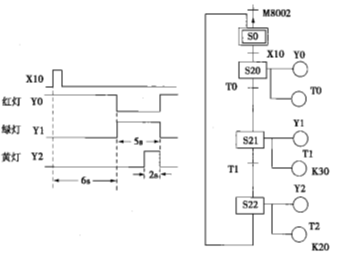

根据如图时序波形图，试将对应的STL功能图补画完整。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

如图所示，指出图中(1)(D)、(P)的表示的意思；(2)这个梯形图完成的功能是什么？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

如图所示，指出：(1)源操作数；(2)目标操作数；(3)完成功能示意图。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

用MOV指令设计电动机控制电路梯形图，控制要求：按下启动按钮X0，电动机启动正转(KM1)5分钟，停2分钟后，反转(KM2)10分钟后，自动停止。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

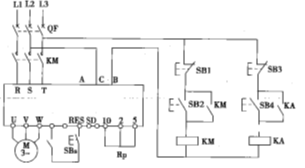

如图所示电路为继电器控制的电动机单向正转控制电路。
(1)请把电路补画完整；
(2)通过M旋钮调节电动机转速，Pr.79值设定为多少？
(3)若Pr.79设为2，通过调节什么器件改变电动机转速？
(4)解除保护回路动作时的报警输出怎样操作？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

交流接触器的作用是什么？简述交流接触器的工作原理。接触器如何正确使用？

查看解析收藏纠错
