1 . 在任一瞬时，任一节点上的电流代数和恒等于( )

A. 1 B. 0 C. 负数 D. ∞

查看解析收藏纠错

+选题
题型：选择题难易度：易

2 . 某节点有4条支路，其中I₁＝5A，I₂＝8A，I₃＝-10 A，则I₄等于( )

A. -5 A B. 8 A C. -10 A D. -3 A

查看解析收藏纠错

+选题
题型：选择题难易度：易

3 . 基尔霍夫电流定律的表达式是( )

A. ΣI=0 B. Σu=0 C. ΣE=0 D. ΣE=ΣU

查看解析收藏纠错

+选题
题型：选择题难易度：中档

4 . 关于复杂电路，下列说法错误的是( )

A. 同一支路内流过各元件的电流相等 B. 节点是指三条或三条以上支路汇聚的点 C. 可以利用电阻串并联的方法化为单回路电路 D. 支路电流法求解时至少列3个方程

查看解析收藏纠错

+选题
题型：选择题难易度：易

5 . 如图所示，已知I₁＝2A，I₂＝3A，I₅＝9A，则I₆的大小为( )

A. 6A B. 7A C. 8 A D. 9 A

查看解析收藏纠错

+选题
题型：选择题难易度：易

6 . 若电路中有n个节点、b条支路，则在利用支路电流法解题时，需要列出______个独立回路电压方程。( )

A. b B. n C. n-1 D. b-n+1

查看解析收藏纠错

+选题
题型：选择题难易度：中档

7 . 设某节点有三条支路，I₁＞0，I₂＜0，I₃＞0，则该节点电流方程为( )

A. I₁+I₃=I₂ B. I₃-I₂=I₁ C. I₁+I₂=I₃ D. I₁+I₂+I₃=0

查看解析收藏纠错

+选题
题型：选择题难易度：易

8 . 电路如图所示，电阻R₃中的电流为( )

A. 1 A B. 1/3A C. -1A D. 0

查看解析收藏纠错

+选题
题型：选择题难易度：易

9 . 在应用支路电流法列方程时，若有n个节点，则可以列出______个独立电流方程。( )

A. n B. n-1 C. n-2 D. n-3

查看解析收藏纠错

+选题
题型：选择题难易度：易

10 . 如图所示的电路，电压U_ab为( )

A. 21 V B. 19 V C. 16 V D. -16 V

查看解析收藏纠错

+选题
题型：选择题难易度：易

11 . 某复杂直流电路，有n个节点、m条支路。应用支路电流法分析时，需列出( )

A. n个节点电流方程 B. m-1个节点电流方程 C. m-n-1个回路电压方程 D. m-n＋1个回路电压方程

查看解析收藏纠错

+选题
题型：选择题难易度：易

12 . 如图所示的电路中，回路的KVL方程为( )

A. U₁+U₂+U₃=0 B. U₁-U₂-U₃=0 C. -U₁+U₂-U₃=0 D. U₁-U₂+U₃=0

查看解析收藏纠错

+选题
题型：选择题难易度：难

13 . 如图所示的电路中，电源电动势E的值为( )

A. 3 V B. 2 V C. 1 V D. -3 V

查看解析收藏纠错

+选题
题型：选择题难易度：

14 . 如图所示，正确的关系式是( )

A. \( {I}_{1}=\frac{{E}_{1}+{E}_{2}}{{R}_{1}+{R}_{2}}\) B. \( {I}_{2}=\frac{{E}_{2}}{{R}_{2}}\)
C\( .{I}_{1}=\frac{{E}_{1}-{U}_{AB}}{{R}_{1}+{R}_{2}}\)
D\( .{I}_{2}=\frac{{U}_{AB}-{E}_{2}}{{R}_{2}}\)

查看解析收藏纠错

+选题
题型：选择题难易度：易

15 . 在同一支路中，流过各元件的电流( )

A. 一定相等 B. 不一定相等 C. 不相等 D. 都不对

查看解析收藏纠错

+选题
题型：选择题难易度：易

16 . 如图所示，当电流表的读数为0时，变阻器R的值是( )

A. 4Ω B. 8 Ω C. 12Ω D. 24 Ω

查看解析收藏纠错

+选题
题型：选择题难易度：中档

17 . 如图所示的电路中，节点和回路分别是( )

A. 3，3 B. 3，5 C. 4，5 D. 4，7

查看解析收藏纠错

+选题
题型：分析计算题难易度：难

18 . 如图所示为一电桥电路，已知I₁＝25mA，I₃＝16 mA，I₄＝12 mA，求其余各电阻中的电流I₂，I₅，I₆。

查看解析收藏纠错

+选题
题型：分析计算题难易度：难

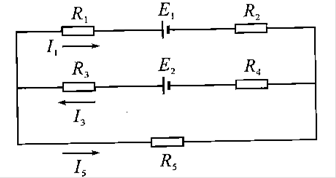

19 . 如图所示的电路中，已知E₁＝4 V，E₂＝10 V，R₁＝4Ω，R₂＝2Ω，R₃＝R₄＝R₅＝8Ω，试求电阻R₅所消耗的功率。

查看解析收藏纠错

+选题
题型：分析计算题难易度：难

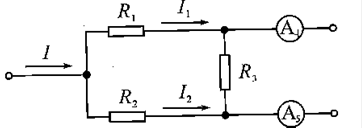

20 . 如图所示，已知I₁＝22mA，I₂＝14mA，R₁＝1kΩ，R₂＝2kΩ，R₃＝10 kΩ，求电流表A₄，A₅的示数。

查看解析收藏纠错

+选题
题型：分析计算题难易度：难

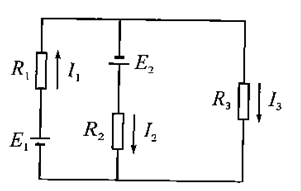

21 . 如图所示的电路中，已知电源电动势E₁＝42 V，E₂＝21 V，电阻R₁＝12 Ω，R₂＝3Ω，R₃＝6Ω，试求通过各电阻的电流。

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

22 . 如图所示的电路中，已知E₁＝36 V，E₂＝48 V，R₁＝4Ω，R₂＝6 Ω，R₃=4 Ω，R₄=2Ω。
(1)当开关S闭合时，求电路中电流I₃和电阻R₂上的电压U；
(2)当开关S断开时，请用支路电流法求电流I₁，I₂，I₃。

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

23 . 如图所示的电路中，已知R₁＝R₂＝4Ω，R₃＝R₄＝R₅＝8Ω，E₁＝4 V，E₂＝8V，求电压U_ab和电阻R₅.所消耗的功率。

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

24 . 如图所示的电路中，已知电源电动势E₂＝40V，电源内阻不计，R₁＝4Ω，R₂=10 Ω，R₃=40Ω。
(1)当电流I₁＝0时，E₁应为多大？
(2)当电流I₂＝0时，E₁为何值？
(3)当E₁＝20V时，R₃中的电流为多大？

查看解析收藏纠错

+选题
题型：分析计算题难易度：难

25 . 如图所示，已知R_B＝20 kΩ，R₁＝10 kΩ，E_B＝6V，U_s＝6 V，U_BE＝-0.3 V，试求电流I_B，I₂，I₁。

查看解析收藏纠错

+选题
