模块一制图基本知识-山东版建筑识图建筑同步练习题

题型：

全部选择题简答题作图题计算题综合应用题

难易程度：

全部易较易中档较难难

题类筛选：

全部历年真题模拟题期末考试期中考试月考试卷单元测试其他

年份：

全部 2022 2021 2020 2019 2018 2017 更早

总题量：589 选择本页全部试题

题型：选择题题类：单元测试难易度：易
新
年份：2022

重合断面图是将形体剖开后，把断面图______翻到原投影图上。(　　)

A.向上或向左 B.向下或向左 C.向上或向右 D.向下或向右

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

图标中规定定位轴线的编号圆圈一般用(　　)

A.8mm B.10mm C.6mm D.14mm

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

定位轴线的位置是指(　　)

A.墙的中心线 B.墙的对称中心线 C.不一定在墙的中心线上 D.墙的偏心线

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

建筑平面图的形成是(　　)

A.水平剖面图 B.水平正投影图 C.垂直剖面图 D.纵向剖面图

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

施工图中总平面图常用的比例为(　　)

A.1:100 B.1:200 C.1:500 D.1:50

查看解析收藏纠错相似题

+选题
题型：作图题题类：单元测试难易度：中档
新
年份：2022

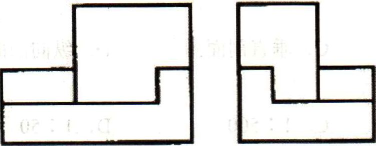

根据物体的两面投影，求作第三面投影。

查看解析收藏纠错相似题

+选题
题型：作图题题类：单元测试难易度：中档
新
年份：2022

根据物体的两面投影，求作第三面投影。

查看解析收藏纠错相似题

+选题
题型：作图题题类：单元测试难易度：中档
新
年份：2022

将下列三面投影图缺失的线补齐。

查看解析收藏纠错相似题

+选题
题型：作图题题类：单元测试难易度：难
新
年份：2022

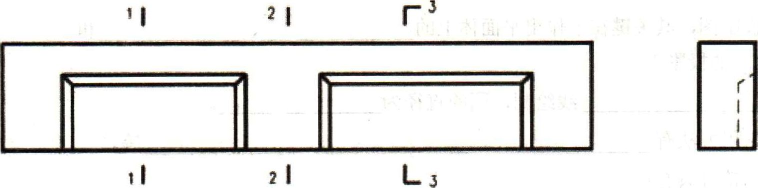

画出1-1、2-2断面图及3-3剖面图。

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

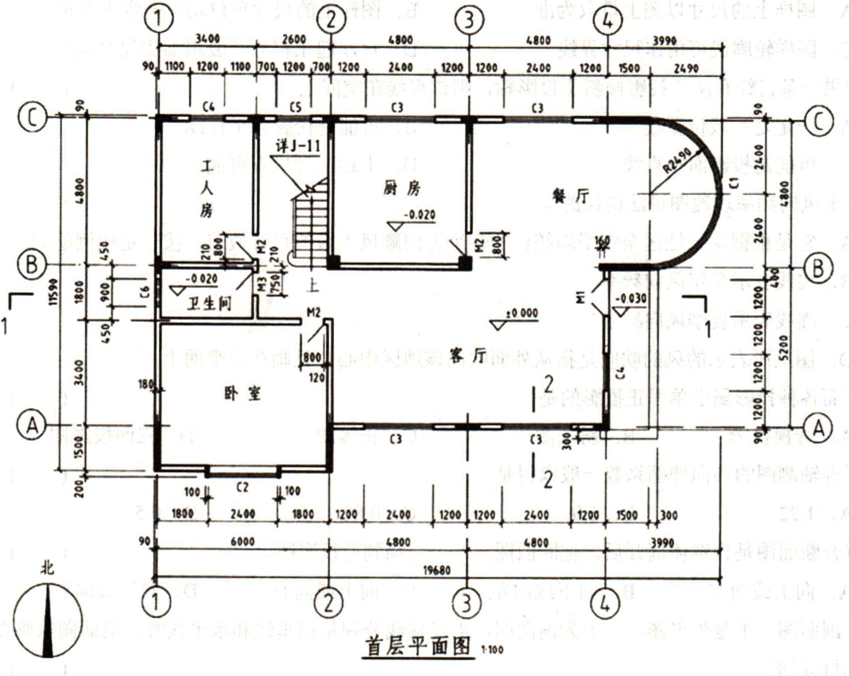

(1)本层总长______mm，总宽为______mm.
(2)图中被剖切到的墙（柱）用______线表示。
(3)C-4宽为______mm,M-1宽为______mm.
(4)承重外墙厚为______mm.
(5)阳台挑出墙外______mm.
(6)标高3.600表示高出底层地面______mm.
(7)首层平面图中C-4数量为______樘。
(8)1一1剖面投射方向为______。

查看解析收藏纠错相似题
