山东省2012年普通高校招生（春季）考试机电一体化实践真题-试卷

选择本卷全部试题

题型：选择题难易度：易

1 . (2012•山东) 普通试电笔测量电压范围为( )

A. 0~500V B. 36~500V C. 60~500V D. 0~380V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

2 . (2012•山东) 有一四色环电阻，各色环的颜色依次为绿、棕，红、金，则该电阻为( )

A. 512Ω±5% B. 4.1kΩ±5% C. 5.1kΩ±5% D. 510Ω±10%

查看解析收藏纠错

+选题
题型：选择题难易度：中档

3 . (2012•山东) 如图所示电路，节点数，支路数，网孔数分别为( )

A. 3，4，5 B. 4，5，3 C. 2、6，3 D. 3，5，3

查看解析收藏纠错

+选题
题型：选择题难易度：难

4 . (2012•山东) 如图所示电路，若电流表和电压表的读数均突然增大，造成这种现象的原因为( )

A. \( {R}_{1}\)断路 B. \( {R}_{2}\)断路 C. \( {R}_{3}\)短路 D. \( {R}_{1}\)短路

查看解析收藏纠错

+选题
题型：选择题难易度：易

5 . (2012•山东) 欲加热一壶水，现有三根电热丝，阻值\( {R}_{1}\)＜\( {R}_{2}\)<\( {R}_{3}\)，若采用以下各方式接到电源上，能使水温升高最快的为( )

A. 将三根电热丝串联使用 B. 将三根电热丝并联使用 C. 只使用阻值为\( {R}_{1}\)的电热丝 D. 只使用阻值为\( {R}_{3}\)的电热丝

查看解析收藏纠错

+选题
题型：选择题难易度：易

6 . (2012•山东) 磁通量的单位为( )

A. 亨利﹒ B. 法拉 C. 韦伯 D. 特斯拉

查看解析收藏纠错

+选题
题型：选择题难易度：中档

7 . (2012•山东) 下列电器设备中，利用电磁感应原理工作的为( )

A. 交流接触器 B. 电烙铁 C. 发电机 D. 照相机闪光灯

查看解析收藏纠错

+选题
题型：选择题难易度：易

8 . (2012•山东) 单相电能表接线时，一般遵循的原则为( )

A. 1，3接电源 B. 3，4接负载 C. 1，2接电源 D. 1，2接负载

查看解析收藏纠错

+选题
题型：选择题难易度：易

9 . (2012•山东) 反映交流电变化快慢的物理量为( )

A. 最大值 B. 有效值 C. 角频率 D. 初相位

查看解析收藏纠错

+选题
题型：选择题难易度：中档

10 . (2012•山东) 用万用表的R×1k挡检测一只10μF电容器时，将表笔搭接在电容器两端，若发现指针迅速右偏后，逐渐退回到起始位置，则说明电容器( )

A. 已击穿 B. 漏电 C. 内部断路 D. 质量好

查看解析收藏纠错

+选题
题型：选择题难易度：中档

11 . (2012•山东) 将一实际线圈接到频率为50Hz的交流电源上，功率因数为0.6，若将电源频率升高为100Hz，功率因数将( )

A. 不变 B. 变大﹒ C. 变小 D. 先变小，后变大

查看解析收藏纠错

+选题
题型：选择题难易度：中档

12 . (2012•山东) 某三相对称负载三角形联结，线电压为380V，每相阻抗为100Ω，则线电流为( )

A. 3.8A B. 6.6A C. 2.2A D. 3，1A

查看解析收藏纠错

+选题
题型：选择题难易度：中档

13 . (2012•山东) 同一三相对称负载，分别以星形和三角形接到同一三相电源上，则( )

A. 线电流相同 B. 线电压相同 C. 相电压相同 D. 相电流相同

查看解析收藏纠错

+选题
题型：选择题难易度：难

14 . (2012•山东) 下列不是我国高压配电线路额定电压的为( )

A. 35kV B. 6kV C. 3kV D. 10kV

查看解析收藏纠错

+选题
题型：选择题难易度：难

15 . (2012•山东) 关于照明灯具的特点，下列说法错误的为( )

A. 白炽灯为热发光光源 B. 日常生活中，应急照明一般采用碘钨灯 C. 高压钠灯的穿透能力强，常用作车站，体育场等场所的照明 D. 电子镇流器式荧光灯不需要启辉器

查看解析收藏纠错

+选题
题型：选择题难易度：难

16 . (2012•山东) 变压器的各种损耗中，取决于负载电流大小的为( )

A. 铁损耗 B. 涡流损耗 C. 磁滞损耗 D. 铜损耗

查看解析收藏纠错

+选题
题型：选择题难易度：难

17 . (2012•山东) 某电力线路中采用100/5A的电流互感器，若二次侧所接电流表读数为3A，则被测电流为( )

A. 300A B. 60A C. 15A D. 5A

查看解析收藏纠错

+选题
题型：选择题难易度：难

18 . (2012•山东) 某三相异步电动机正反转控制电路中，电动机额定电流为8.8A，则主电路熔断器应选择( )

A. RL1—60/60 B. RL1-60，/40 C. RL1—60/30 D. RL1-60/20

查看解析收藏纠错

+选题
题型：选择题难易度：中档

19 . (2012•山东) 日常生活中的电子秤采用的传感器为( )

A. 磁传感器 B. 压力传感器 C. 光传感器 D. 温度传感器

查看解析收藏纠错

+选题
题型：选择题难易度：中档

20 . (2012•山东) 丫接法的三相异步电动机运行过程中，若有一相电源断路，则气隙中产生的磁场为( )

A. 旋转磁场 B. 实 C. 脉动磁场 D. 均匀磁场

查看解析收藏纠错

+选题
题型：选择题难易度：中档

21 . (2012•山东) 家用洗衣机中采用的电动机为( )

A. 单相电容起动异步电动机 B. 单相电容运行异步电动机 C. 单相电容起动与运行异步电动机 D. 单相电阻起动异步电动机

查看解析收藏纠错

+选题
题型：选择题难易度：难

22 . (2012•山东) 三相异步电动机在起动过程中，转速和定子电流的变化情况为( )

A. 转速越来越高；定子电流越来越大 B. 转速越来越高，定子电流越来越小 C. 转速越来越高，定子电流不变 D. 定子电流与转速成正比

查看解析收藏纠错

+选题
题型：选择题难易度：易

23 . (2012•山东) 关于兆欧表使用，下列说法错误的为( )

A. 应根据被测设备的额定电压选择兆欧表的电压等级 B. 测量前对兆欧表进行短路试验时，应以120r/min的速度摇动手柄 C. 测量电动机绝缘电阻时应使用其L端和E端 D. 严禁测量带电设备的绝缘电阻

查看解析收藏纠错

+选题
题型：选择题难易度：中档

24 . (2012•山东) 串励直流电动机与负载的联接必须通过( )

A. 电刷 B. 链条 C. 联轴器 D. 传送带

查看解析收藏纠错

+选题
题型：选择题难易度：中档

25 . (2012•山东) C620普通车床上的照明变压器为( )

A. 380V/36V B. 220V/36V C. 380V/220V D. 36V/220V

查看解析收藏纠错

+选题
题型：选择题难易度：易

26 . (2012•山东) 在焊接电子元件时，发现烙铁头上焊锡过多，正确的做法为( )

A. 用力甩掉 B. 多蘸些松香 C. 用湿布擦掉 D. 用水冲洗

查看解析收藏纠错

+选题
题型：选择题难易度：易

27 . (2012•山东) YB1605函数信号发生器不能产生的波形为( )

A. 正弦波 B. 矩形波 C. 三角波 D. 锯齿波

查看解析收藏纠错

+选题
题型：选择题难易度：中档

28 . (2012•山东) 用示波器测量某正弦信号，输入探头使用10∶1衰减，已知"V/div"置于"0.5V/div"，"t/div"置于"5ms/div"，峰一峰值占为6格，一个周期占4格，则被测信号的最大值和周期分别为( )

A. 15V，2ms B. 3V，20ms C. 15V，20ms D. 1.5V，2ms

查看解析收藏纠错

+选题
题型：选择题难易度：中档

29 . (2012•山东) 测得放大电路中某只三极管三个管脚的电位分别为2.8V，3.5V，6V，则三个管脚依次为( )

A. c，b，e B. e，b，c C. b，e，c D. b，c，e

查看解析收藏纠错

+选题
题型：选择题难易度：中档

30 . (2012•山东) 如图所示电路，已知\( {U}_{1}\)=12V，\( {U}_{z}\)=5V，则输出电压\( {U}_{0}\)为( )

A. 12V B. 3V C. 5V D. 0.7V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

31 . (2012•山东) 如图所示的理想集成运放电路，电压表的读数为( )

A. -4V B. --6V C. 6V D. 4V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

32 . (2012•山东) 在单相桥式整流电容滤波电路中，变压器次级电压为20V，负载电阻为5Ω，流过每只二极管的平匀电流为( )

A. 2.4A B. 4A C. 4.8A.

查看解析收藏纠错

+选题
题型：选择题难易度：易

33 . (2012•山东) 用三端集成稳压器组成稳压电路，要求输出电压在＋5~＋12V之间可调，则应选用( )

A. CW7805 B. CW7912 C. Cw317 D. CW337

查看解析收藏纠错

+选题
题型：选择题难易度：中档

34 . (2012•山东) 关于射极输出器的特点，说法错误的为( )

A. 输出电压与输入电压同相 B. 输入电阻大 C. 电压放大倍数高 D. 输出电阻小

查看解析收藏纠错

+选题
题型：选择题难易度：中档

35 . (2012•山东) 关于多级放大电路耦合方式的特点，说法错误的为( )

A. 阻容耦合各级静态工作点彼此独立 B. 变压器耦合各级静态工作点相互影响 C. 直接耦合各级静态工作点相互影响 D. 直接耦合便于集成化

查看解析收藏纠错

+选题
题型：选择题难易度：中档

36 . (2012•山东) 在检测三极管管脚极性时，万用表黑表笔固定在某一管脚，红表笔分别接另外两管脚，两次阻值均较小，则黑表笔新接管脚及三极管管型为( )

A. 基极、NPN型 B. 基极，PNP型 C. 发射极、NPN型 D. 集电极、PNP型

查看解析收藏纠错

+选题
题型：选择题难易度：易

37 . (2012•山东) 功率放大器可分为甲类，乙类、甲乙类，这种分类的依据为( )

A. 效率高低 B. 失真情况 C. 放大倍数高低 D. 静态工作点的设置

查看解析收藏纠错

+选题
题型：选择题难易度：中档

38 . (2012•山东) 不能产生正弦波信号的为( )

A. 电感三点式振荡电路 B. 电容三点式振荡电路 C. RC振荡电路 D. 555多谐振荡电路

查看解析收藏纠错

+选题
题型：选择题难易度：中档

39 . (2012•山东) 下列四个数中最大的为( )

A. \( (11001{)}_{2}\) B. \( (40{)}_{10}\) C. \( (2B{)}_{16}\) D. \( (1A{)}_{16}\)

查看解析收藏纠错

+选题
题型：选择题难易度：中档

40 . (2012•山东) TTL和CMOS集成电路相比较( )

A. TTL功耗大、CMOS功耗小 B. TTL功耗小，CMOS功耗大 C. TTL电源电压允许波动范围宽 D. CMOS集成电路所有多余端都应接地

查看解析收藏纠错

+选题
题型：选择题难易度：中档

41 . (2012•山东) 74HC42集成电路输出端\( {Y}_{5}\)=0，其余为1，则输入端\( {A}_{3}{A}_{2}{A}_{1}{A}_{0}\)为( )

A. O101 B. 1010 C. 1001 D. 1100

查看解析收藏纠错

+选题
题型：选择题难易度：中档

42 . (2012•山东) 555时基电路输出端为高电平时，说法正确的为( )

A. 7引脚和1引脚之间呈现低电阻 B. 7引脚和1引脚之间呈现出高电阻 C. 5引脚和1引脚之间呈现低电阻 D. 3引脚和1引脚之间呈现低电阻

查看解析收藏纠错

+选题
题型：选择题难易度：中档

43 . (2012•山东) 图所示的JK触发器，设初态为0，则经过1和100个脉冲后触发器的状态分别为( )

A. 0，0 B. 0，1 C. 1，0 D. 1，1

查看解析收藏纠错

+选题
题型：选择题难易度：难

44 . (2012•山东) 如图所示梯形图，当X0闭合25次时，状态为1的辅助继电器为( )

A. M10 B. M11 C. M12 D. M13

查看解析收藏纠错

+选题
题型：选择题难易度：中档

45 . (2012•山东) 关于型号为FX2N-128MR-001的PLC说法错误的为( )

A. 属于中型PLC B. 三菱公司产品 C. 继电器输出 D. 需220V交流电源供电

查看解析收藏纠错

+选题
题型：选择题难易度：中档

46 . (2012•山东) 下列指令语句正确的为( )

A. OUTX1 B. LDX8 C. ANBY0 D. MPP

查看解析收藏纠错

+选题
题型：选择题难易度：中档

47 . (2012•山东) 逻辑运算结果取反指令为( )

A. LDP B. INV C. ORF D. ANDF

查看解析收藏纠错

+选题
题型：选择题难易度：中档

48 . (2012•山东) 关于步进指令说法错误的为( )

A. STL仅对状态器S的动合触点起作用 B. RET用于步进进触点返回母线 C. STL触点本身一般用SET指令驱动 D. STL和RET必须成对使用

查看解析收藏纠错

+选题
题型：选择题难易度：中档

49 . (2012•山东) 指令MOV(P)中，P表示( )

A. 32位数据指令 B. 16位数据指令 C. 脉冲执行方式 D. 连续执行方式

查看解析收藏纠错

+选题
题型：选择题难易度：难

50 . (2012•山东) 在GX编程软件中，用梯形图编辑好的程序，在保存前必须先进行( )

A. 交换 B. 通信设置 C. 起动监视功能 D. 将PLC设置为"STOP"模式

查看解析收藏纠错

+选题
题型：作图题难易度：难

51 . (2012•山东) 如图所示为某同学用双联开关控制一盏荧光灯的实物接线图，请补画出所缺连线.

查看解析收藏纠错

+选题
题型：简答题难易度：中档

52 . (2012•山东) 如图所示为某同学用MF47型万用表测量实训台上插座两孔之间的电压，他依次进行了如下操作：

(1)进行欧姆调零；
(2)根据估算，选择AC500V挡进行测量；
(3)测量中发现指针未指到满刻度的2/3以上位置，立即将转换开关拨到AC250V挡进行测量；
(4)指针稳定后，指在图示位置，读出电压为220V并记录；
(5)测量完毕，将万用表水平放置到桌面上.
请分析说明测量过程中的错误之处.

查看解析收藏纠错

+选题
题型：作图题难易度：难

53 . (2012•山东) 现用PLC对一最大存货量为6000箱的仓库进行控制，部分控制要求为：当仓库中存货量小于5000箱时，绿灯亮；大于等于5000箱小于等于6000箱时，红灯亮(存货量存于数据寄存器D0)等，请将图所示的控制梯形图补画完整.

查看解析收藏纠错

+选题
题型：作图题难易度：难

54 . (2012•山东) 如图所示的导体CD在平滑金属导轨上向右匀速移动，请在图中标出：
(1)导体CD中产生的感应电流方向；
(2)铁芯两端产生的磁极极性，
(3)通电导体GH所受力的方向.

查看解析收藏纠错

+选题
题型：简答题难易度：难

55 . (2012•山东) 如图所示的两级放大电路.为了稳定输出电压，请分析说明：
(1)反馈电阻\( {R}_{F}\)两端A，B应分别与电路中J，K和M，N的哪点相连?
(2)该反馈为何种类型反馈?

查看解析收藏纠错

+选题
题型：简答题难易度：难

56 . (2012•山东) 如图所示为工频三相四线制照明电路，其中灯HL1，HL2为"220V，100W"，HL3为"220V，60W"，请分析说明：
(1)各开关闭合后，三只灯能正常发光?中性线上是否有电流?
(2)当U相熔断器熔断后，三只灯亮度如何变化?当中性线也断开时，HL2亮度如何变化?

查看解析收藏纠错

+选题
题型：分析计算题难易度：难

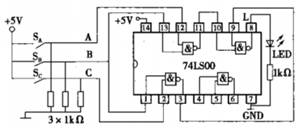

57 . (2012•山东) 如图所示为用74LSO0制作的主副裁判三人表决电路.请分析说明：
(1)根据电路连接写出L端的逻辑表达式.
(2)主裁判应操作哪个表决开关?
(3)当三名裁判分别将\( {S}_{A}\)和\( {S}_{B}\)闭合，\( {S}_{c}\)断开时，显示表决结果的LED是否发光?

查看解析收藏纠错

+选题
题型：简答题难易度：难

58 . (2012•山东) 如图所示为用EWB对计数器进行仿真的电路.请分析说明：
(1)计数器为多少进制?
(2)左、右两个BCD码显示器显示的最大数字分别是多少?
(3)右端的74160芯片是高位片还是低位片?

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

59 . (2012•山东) 如图所示的电路中，已知；\( {E}_{1}\)=20V，\( {E}_{2}\)=10V，\( {R}_{1}\)=40Ω，\( {R}_{2}\)=30Ω，\( {R}_{3}\)=20Ω.试求：(1)电流\( {I}_{1}\)和﹔
(2)电压.

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

60 . (2012•山东) 如图所示，已知电流表的读数为4A，R=30Ω，\( {x}_{L}\)=40Ω.\( {x}_{C}\)=80Ω.
试求：电压表\( {V}_{1}\)和\( {V}_{2}\)的读数.

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

61 . (2012•山东) 如图所示的理想变压器，接在220V的交流电源上，原绕组\( {N}_{1}\)=1100匝，副边有两个绕组\( {N}_{2}\)和\( {N}_{3}\)，\( {N}_{2}\)=200匝，电阻R消耗的功率为100W，灯泡HL（20V，10W）正常发光。试求：
(1)电阻两端的电压\( {U}_{2}\)，
(2)匝数\( {N}_{3}\)
(3)一次侧电流\( {I}_{1}\)

查看解析收藏纠错

+选题
题型：分析计算题难易度：难

62 . (2012•山东) 某台三相异步电动机的铭牌如图所示，电动机额定运行时cosφN=0.85，过载系数λ=2.2、试求：
(1)额定运行时电动机的损耗功率ΔP；
(2)最大转矩\( {T}_{m}\).

查看解析收藏纠错

+选题
题型：综合应用题难易度：难

63 . (2012•山东) 某同学进行电动机点动与连续运行控制电路的实训操作.
(1)请将图所示的原理图补画完整.

(2)根据原理图，请将图所示的控制电路实物接线图补画完整.

(3)若通过PLC实现控制，请根据图所示的I/O接线图，将梯形图补画完整.

(4)若用顺序功能图进行编程，请将图所示的顺序功能图补画完整.

查看解析收藏纠错

+选题
题型：综合应用题难易度：难

64 . (2012•山东) 某同学欲进行基本共射放大电路的实物接线.
(1)请将图所示的实物接线图中未完成的连线补画完整.

(2)已知：\( {V}_{cc}\)=12V，\( {R}_{C}\)=2kΩ，β=50，\( {U}_{CEQ}\)=6V，\( {r}_{be}\)=1kΩ，\( {R}_{p}\)=200kΩ且滑臂在中间位置.试求：
①基极电阻\( {R}_{B}\)′
②电压放大倍数\( {A}_{u}\)

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

65 . (2012•山东) 某同学进行台灯调光电路的组装与调试
(1)组装之前，首先用万用表对晶闸管进行测试，请根据图所示的测试现象分析说明三个管脚的名称.

(2)根据图所示的原理图，请分析说明：实物组装图中的错误之处以及这些错误单独出现时，分别会造成什么现象?

(3)当电路器件组装正确通电调试时，调节电位器使\( {R}_{p}\)变小，灯亮度如何变化?此时灯中通过的电流为直流还是交流?

查看解析收藏纠错

+选题
