2020年机电一体化电子技术第一章三极管单元测试-试卷

选择本卷全部试题

题型：选择题难易度：中档

1 . 实践中判断三极管是否饱和，最简单可靠的方法是测量( )

A. IB B. IC C. UBE D. UCE

查看解析收藏纠错

+选题
题型：选择题难易度：中档

2 . NPN型和PNP型晶体管的区别是( )

A. 由两种不同的材料硅和锗制成的 B. 掺入的杂质元素不同 C. P区和N区的位置不同 D. 管脚排列方式不同

查看解析收藏纠错

+选题
题型：选择题难易度：中档

3 . 三极管各极对公共端电位如图所示，则处于放大状态的硅三极管是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

4 . 当晶体三极管的发射结和集电结都反偏时，则晶体三极管的集电极电流( )

A. 增大 B. 减少 C. 反向 D. 几乎为零

查看解析收藏纠错

+选题
题型：选择题难易度：

5 . 对放大电路中的三极管进行测量，各极对地电压分别为V_B＝2.7V，V_E＝2 V，V_c＝6 V，则该管工作在( )

A. 放大区 B. 饱和区 C. 截止区 D. 无法确定

查看解析收藏纠错

+选题
题型：选择题难易度：中档

6 . 某单管共射放大电路在处于放大状态时，三个电极A，B，C对地的电位分别是V_A＝2.3 V，V_B＝3 V，V_C＝0，则此三极管一定是( )

A. PNP 硅管 B. NPN 硅管 C. PNP锗管 D. NPN锗管

查看解析收藏纠错

+选题
题型：选择题难易度：中档

7 . 电路如图所示，该管工作在( )

A. 放大区 B. 饱和区 C. 截止区 D. 无法确定

查看解析收藏纠错

+选题
题型：选择题难易度：易

8 . 测得三极管I_B＝30 μA时，I_C＝2.4 mA；I_B＝40 μA时，I_C＝3 mA，则该管的交流电流放大系数为( )

A. 80 B. 60 C. 75 D. 100

查看解析收藏纠错

+选题
题型：选择题难易度：中档

9 . 用直流电压表测得放大电路中某晶体管电极1，2，3的电位各为V₁＝2V，V₂＝6V，V₃＝2.7 V，则( )

A. 1为e，2为b，3为c B. 1为e，3为b，2为c C. 2为e，1为b，3为c D. 3为e，1为b，2为c

查看解析收藏纠错

+选题
题型：选择题难易度：中档

10 . 如图所示为三极管的输出特性曲线。该管在U_cE＝6 V，I_C＝3mA处电流放大倍数β为( )

A. 60 B. 80 C. 100 D. 10

查看解析收藏纠错

+选题
题型：选择题难易度：易

11 . 用万用表测得晶体管任意两极间的正、反向电阻均较小，则该管( )

A. 两个PN结均击穿 B. 发射结击穿，集电结正常 C. 发射结正常，集电结击穿 D. 两个PN结均开路

查看解析收藏纠错

+选题
题型：选择题难易度：易

12 . 三极管各极电位如图所示，工作在放大状态的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

13 . 工作在放大区的三极管，当I_B从20μA最大至40μA时，I_c从1mA变为2mA，β值约为( )

A. 50 B. 100 C. 500 D. 1000

查看解析收藏纠错

+选题
题型：简答题难易度：难

14 . 一晶体管的极限参数为P_CM＝100 mW，I_CM＝20 mA，U₍_BR₎_CEo＝15 V。试问在下列情况下能否正常工作？
(1)U_CE=3 V，I_C=10mA。
(2)U_CE=2 V，I_C=40 mA。
(3)U_CE=6 V，I_C=20mA。

查看解析收藏纠错

+选题
题型：简答题难易度：难

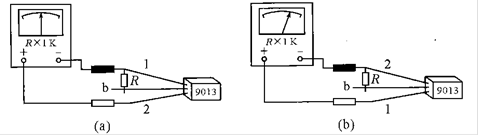

15 . 9013型晶体管，已知管脚b组装前用万用表做了如图所示的测量。请根据现象判断管脚1和管脚2的名称以及管型。

查看解析收藏纠错

+选题
题型：简答题难易度：难

16 . 某同学在检修一台电子设备时，因为没有图纸，而且管子上也没有型号，他利用测电位的方法在如图所示的电路中测出管脚1对地电压为5.8V，管脚2对地电压为5.1V，管脚3对地电压为10V。请根据他的测量数据判断该三极管的类型、材料和各管脚极性。

查看解析收藏纠错

+选题
