2020年机电一体化电工技术基础第一章电阻元件与欧姆定律单元测试-试卷

选择本卷全部试题

题型：选择题难易度：中档

1 . 有段电阻是16Ω的导线，把它对折起来作为一条导线用，则电阻是( )

A. 8Ω B. 16 Ω C. 4Ω D. 32 Ω

查看解析收藏纠错

+选题
题型：选择题难易度：中档

2 . 鸟儿落在110V的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍安然无恙，这是因为(( )

A. 鸟有耐高压的天性 B. 鸟儿是干燥的，所以鸟体不导电 C. 鸟两脚间的电压几乎为0 D. 鸟体电阻极大所以无电流通过

查看解析收藏纠错

+选题
题型：选择题难易度：易

3 . 由R＝U/I可知，导体的电阻值( )

A. 与导体两端的电压成正比 B. 与导体中通过的电流成反比 C. 与电压和电流的变化有关 D. 为电压与电流的比值，与电压电流的大小无关

查看解析收藏纠错

+选题
题型：选择题难易度：中档

4 . 如图所示为两个线性电阻的伏安特性曲线，则( )

A. R_a>R_b B. R_ab C. R_a=R_b D. 不确定

查看解析收藏纠错

+选题
题型：选择题难易度：易

5 . 色标法电阻器的色环通常有四道，其中三道相距较近的是作为( )

A. 误差标注 B. 阻值标注 C. 单位标注 D. 特性标注

查看解析收藏纠错

+选题
题型：选择题难易度：易

6 . 有一四色环电阻，各色环的颜色依次为金、橙、黑、棕，则该电阻为( )

A. 300Ω B. 1 kΩ±5% C. 10 kΩ±5% D. 10 kΩ±1%

查看解析收藏纠错

+选题
题型：选择题难易度：易

7 . 某色环电阻为3.9Ω±10％，则对应的色环颜色为( )

A. 橙白黑金 B. 橙白金金 C. 橙白红银 D. 橙白金银

查看解析收藏纠错

+选题
题型：选择题难易度：易

8 . 通过电阻的电流增大为原来的2倍，电阻两端的电压变为原来的______，则其消耗的功率变为原来的______。( )

A. 1/2 2倍 B. 2倍 4倍 C. 1/48倍 D. 不变不变

查看解析收藏纠错

+选题
题型：选择题难易度：易

9 . 电阻端电压为10V，电阻值为10Ω，当电压升至20V时，电阻值为( )

A. 20 Ω B. 10 Ω C. 30 Ω D. 15Ω

查看解析收藏纠错

+选题
题型：选择题难易度：易

10 . 如图所示，如果电压表的读数为10V，电流表的读数为0.1 A，电流表的内阻为0.2Ω，则该电阻的阻值是( )

A. 100 Ω B. 99.8Ω C. 50Ω D. 49.8 Ω

查看解析收藏纠错

+选题
题型：选择题难易度：易

11 . 一个额定值为“100Ω，4W”的电阻，允许加的最大电压是( )

A. 10 V B. 20 V C. 30 V D. 40 V

查看解析收藏纠错

+选题
题型：选择题难易度：易

12 . 电源的电动势是2V，内电阻是0.1Ω。当外电路短路时，电路中的电流和端电压分别是( )

A. 0，2 V B. 20 A，2 V C. 20 A，0 D. 0，0

查看解析收藏纠错

+选题
题型：选择题难易度：易

13 . 如图所示，当可调电阻的触点左移时，电流表和电压表的读数将( )

A. 电流表读数将增大，电压表读数将增大 B. 电流表读数将下降，电压表读数将增大 C. 电流表读数将增大，电压表读数将下降 D. 电流表读数将下降，电压表读数将下降

查看解析收藏纠错

+选题
题型：选择题难易度：易

14 . 一个电源分别接上R₁＝8Ω，R₂＝2Ω两个电阻时，两个电阻消耗的功率相同，则电源的内阻为( )

A. 1Ω B. 2 Ω C. 4Ω D. 8Ω

查看解析收藏纠错

+选题
题型：选择题难易度：中档

15 . 导体的长度和直径都增大为原来的两倍，其阻值变为原来的( )

A. 1/2 B. 1倍 C. 2倍 D. 4倍

查看解析收藏纠错

+选题
题型：选择题难易度：中档

16 . 白炽灯的灯丝烧断后又搭接在一起，则白炽灯会( )

A. 变亮 B. 变暗 C. 时亮时暗 D. 不发光

查看解析收藏纠错

+选题
题型：选择题难易度：中档

17 . 一段粗细均匀的导线接入电路中，电流为I，将其对折后再接入原电路中(电源内阻忽略不计)，导线中的电流为( )

A. 2I B. 4I C. I D. 0.5I

查看解析收藏纠错

+选题
题型：选择题难易度：中档

18 . 线性电阻两端的电压为U时，电阻为R，当电阻两端的电压升高到2U时，电阻为( )

A. 2R B. 0.5R C. R D. 4R

查看解析收藏纠错

+选题
题型：选择题难易度：中档

19 . 电源的端电压等于电动势，这一结论适用于电路处于( )

A. 开路状态 B. 通路状态 C. 短路状态 D. 任意状态

查看解析收藏纠错

+选题
题型：选择题难易度：中档

20 . 在全电路中，仅电源内阻变大而其他条件不变，则( )

A. 电流增大 B. 端电压增大 C. 最大输出功率减少 D. 电动势增大

查看解析收藏纠错

+选题
题型：选择题难易度：易

21 . 某导体两端的电压为10V，通过的电流为0.5A。当电压变为20V时，导体的电阻为( )

A. 10Ω B. 20 Ω C. 30 Ω D. 40Ω

查看解析收藏纠错

+选题
题型：选择题难易度：易

22 . 对于同一导体而言，R=U/I的物理意义是( )

A. 加在导体两端的电压越大，电阻越大 B. 导体中的电流越小，电阻越大 C. 导体的电阻与电压成正比，与电流成反比 D. 导体的电阻等于导体两端的电压与通过的电流之比

查看解析收藏纠错

+选题
题型：简答题难易度：易

23 . 某同学在进行技能实训时，需要识读如图所示的色环电阻。

(1)请你帮他读出电阻的阻值。
(2)用万用表测量，选择哪个挡位比较合适？

查看解析收藏纠错

+选题
题型：简答题难易度：易

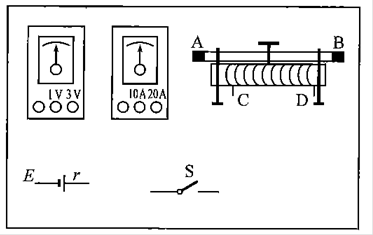

24 . 电源端电压测试电路如图所示，已知电源电动势E＝1.5V，内阻r＝0.1Ω，滑动变阻器的阻值范围：0～100Ω。试完成下列问题。

(1)根据测量原理图将实物连接完整(按滑动变阻器触头向右滑动为减小)。
(2)开关S断开时，电压表、电流表的读数分别是多少？
(3)开关S闭合后，当滑动变阻器的滑动触头向右滑动时，电压表、电流表的读数如何变化？

查看解析收藏纠错

+选题
题型：分析计算题难易度：易

25 . 电路如图所示。

(1)M是______表，B点接表M的______接线柱；N是______表，D点接表N的______接线柱。
(2)已知电压表的读数为11V，电流表读数为0.5A，电源电阻为2Ω，则电阻R的阻值为多少？
(3)若电源不变，已知电阻R的阻值为10Ω，则M表和N表的读数分别为多少？

查看解析收藏纠错

+选题
题型：分析计算题难易度：易

26 . 如图所示，已知R₁＝3Ω，R₂＝5Ω。当开关打在位置1时，电压表的读数为6V；当开关打在位置2时，电压表的读数为8V。试求电源的电动势和内阻值。

查看解析收藏纠错

+选题
题型：分析计算题难易度：易

27 . 测量一个电源的电动势E和内阻r，实验器材：安培表、伏特表、滑动变阻器R_p、单刀单掷开关。

(1)连接实验原理图。
(2)简要写出实验步骤。
(3)写出计算电动势E和内阻r的表达式。

查看解析收藏纠错
