2020年机电一体化电子技术第三章理想集成运算放大器单元测试-试卷

选择本卷全部试题

题型：选择题难易度：中档

1 . 同相比例运算放大器的反馈类型是( )

A. 电压并联负反馈 B. 电流并联负反馈 C. 电压串联负反馈 D. 电流串联负反馈

查看解析收藏纠错

+选题
题型：选择题难易度：中档

2 . 如图所示的电路中，若仅增大R2的阻值，则集成运放输出电压U_o的值将( )

A. 增大 B. 减小 C. 不变 D. 条件不足，无法确定

查看解析收藏纠错

+选题
题型：选择题难易度：中档

3 . 用单个运放构成的反相加法运算电路，输入信号是( )

A. 从同相端输入 B. 从反相端输入 C. 从同相端和反相端输入 D. 同相端、反相端输入任选一端

查看解析收藏纠错

+选题
题型：选择题难易度：中档

4 . 集成运放内部电路第一级多采用( )

A. 共发射极放大电路 B. 差动放大电路 C. 射极输出器 D. 复合互补对称电路

查看解析收藏纠错

+选题
题型：选择题难易度：中档

5 . 关于理想运算放大器的叙述，错误是( )

A. 输入阻抗为0，输出阻抗为0 B. 通频带带宽从0到无穷大 C. 开环放大倍数无穷大 D. 两输人端电流近似为0

查看解析收藏纠错

+选题
题型：选择题难易度：中档

6 . 电路如图所示，R₂＝2R₁，U_i＝-2V，则输出电压U_o为( )

A. 4 V B. -4V C. 8V D. -8 V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

7 . 在差分放大电路中，若两个输入信号大小相等而极性相反，称为( )

A. 共模输入 B. 共模抑制比 C. 同相输入 D. 差模输入

查看解析收藏纠错

+选题
题型：选择题难易度：易

8 . 集成运放有( )

A. 一个输入端，一个输出端 B. 一个输入端，两个输出端 C. 两个输入端，一个输出端 D. 两个输入端，两个输出端

查看解析收藏纠错

+选题
题型：选择题难易度：中档

9 . 抑制零点漂移的有效措施是采用( )

A. 共发射极放大电路 B. 差动放大电路 C. 射极输出器 D. 复合互补对称电路

查看解析收藏纠错

+选题
题型：选择题难易度：中档

10 . 工作在线性放大状态的集成运算放大器必须加( )

A. 深度负反馈 B. 只要是负反馈即可 C. 深度正反馈 D. 只要是正反馈即可

查看解析收藏纠错

+选题
题型：选择题难易度：中档

11 . 如图所示的电路，输出电压u_o为( )

A. 20 V B. -20 V C. 22 V D. -30 V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

12 . 如图所示的同相比例理想运算放大电路中，负载电流I为( )

A. -2 mA B. 2 mA C. 6 mA D. 4 mA

查看解析收藏纠错

+选题
题型：选择题难易度：中档

13 . 如图所示，若电压表的读数是20V，则电阻R_x的值是( )

A. 1 kΩ B. 2 kΩ C. 3 kΩ D. 4 kΩ

查看解析收藏纠错

+选题
题型：选择题难易度：中档

14 . 如图所示的理想集成运放，电路的输出电压是( )

A. 4 V B. -4 V C. 6 V D. -6 V

查看解析收藏纠错

+选题
题型：选择题难易度：易

15 . 集成运放的中间放大级采用的耦合方式是( )

A. 阻容耦合 B. 电容耦合 C. 直接耦合 D. 变压器耦合

查看解析收藏纠错

+选题
题型：选择题难易度：易

16 . 如图所示的理想集成运放电路，电压表的读数为( )

A. -4 V B. -6 V C. 6 V D. 4 V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

17 . 如图所示，当滑动触头向左滑动而其他条件不变时，电流表和电压表的读数( )

A. 电流表和电压表的读数均增大 B. 电流表读数增大，电压表读数不变 C. 电流表读数不变，电压表读数增大 D. 电流表读数减小，电压表读数增大

查看解析收藏纠错

+选题
题型：分析计算题难易度：

18 . 如图所示为集成运算放大电路，已知R₁＝R₂＝2kΩ，R₃＝3 kΩ，R_F＝4 kΩ，U_i＝5 V，试求输出电压U_o的值。

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

19 . 如图所示的集成运放电路中，已知R₃＝4R₁，U_i＝6V。
(1)A₁，A₂各组成什么电路？
(2)求输出电压。

查看解析收藏纠错

+选题
题型：分析计算题难易度：难

20 . 判定如图所示电路的反馈类型。

查看解析收藏纠错

+选题
题型：分析计算题难易度：难

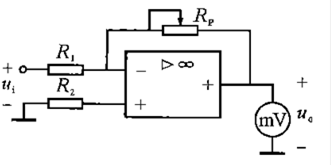

21 . 如图所示的集成运放电路，已知R₁＝10 kΩ，R₂＝9.1kΩ，R_p＝120 kΩ，输人u_i＝2mV，f＝1kHz的正弦信号。请回答：
(1)当滑动变阻器R_p滑臂处于左端1/3位置时，交流毫伏表的读数为多少？
(2)当滑动变阻器R_p滑臂向右滑动时，交流毫伏表的读数将如何变化？输出与输人信号的相位关系如何？
(3)滑动变阻器R_p构成了哪种类型的负反馈？

查看解析收藏纠错

+选题
