山东省2011年普通高校招生（春季）考试机电一体化实践真题-试卷

选择本卷全部试题

题型：选择题难易度：易

1 . (2011•山东) 发现有人触电，第一步应做的事情是( )

A. 联系医生 B. 迅速用正确的方法使触电者脱离电源 C. 马上做人工呼吸 D. 迅速离开现场，防止触电

查看解析收藏纠错

+选题
题型：选择题难易度：易

2 . (2011•山东) 电路中的用电设备在超过额定电流时运行的状态叫( )

A. 满载 B. 空载 C. 过载 D. 轻载

查看解析收藏纠错

+选题
题型：选择题难易度：易

3 . (2011•山东) 当电路参考点改变后，能够改变的物理量是( )

A. 电流 B. 电压 C. 电位 D. 电阻

查看解析收藏纠错

+选题
题型：选择题难易度：易

4 . (2011•山东) 有段电阻为8Ω的导线，把它均匀截成四段，每段电阻为( )

A. 2Ω B. 4Ω C. 8Ω D. 32Ω

查看解析收藏纠错

+选题
题型：选择题难易度：中档

5 . (2011•山东) 当穿过线圈的磁通发生变化时，线圈两端感应电动势的大小与之成正比的是( )

A. 磁通 B. 磁通变化率 C. 磁感应强度 D. 磁通变化量

查看解析收藏纠错

+选题
题型：选择题难易度：难

6 . (2011•山东) 两个同频率的正弦交流电i\( 1\)、i\( 2\)的有效值各为40A和30A，若i\( 1\)+i\( 2\)的有效值为70A，i\( 1\)与i\( 2\)的相位差是( )

A. 0° B. 180° C. 90° D. 45°

查看解析收藏纠错

+选题
题型：选择题难易度：易

7 . (2011•山东) 左手定则可以判断通电导体在磁场中( )

A. 受力大小 B. 受力方向 C. 运动方向 D. 运动速度

查看解析收藏纠错

+选题
题型：选择题难易度：中档

8 . (2011•山东) 当万用表选择开关置于R×1k挡时，将表笔与电容器的两端相接，若指针转到0Ω位置后不再回去，说明电容器( )

A. 漏电 B. 内部断路 C. 内部短路 D. 质量好

查看解析收藏纠错

+选题
题型：选择题难易度：中档

9 . (2011•山东) 工频动力供电线路中，采用星形联结的三相四线制供电，线电压为380V，则( )

A. 线电压的相电压的\( \sqrt{3}\)倍 B. 线电压的最大值为380V C. 相电压的瞬时值为220V D. 交流电的周期为0.2s

查看解析收藏纠错

+选题
题型：选择题难易度：中档

10 . (2011•山东) 三相交流对称负载电路中，负载所获得的有功功率表达式错误的为( )

A. 3U\( L\)I\( L\) B. 3\( {I}_{P}^{2}R\) C. \( \sqrt{3}{U}_{L}{I}_{1}\)cosφ D. \( 3{U}_{p}{I}_{p}cos\phi \)

查看解析收藏纠错

+选题
题型：选择题难易度：中档

11 . (2011•山东) 一灯泡串联一空心线圈后通入交流电能正常发光，如果在线圈中放入铁心，则灯泡亮度( )

A. 不变 B. 变暗 C. 变亮 D. 先变亮后不变

查看解析收藏纠错

+选题
题型：选择题难易度：易

12 . (2011•山东) 中性线俗称( )

A. 火线 B. 端线 C. PE线 D. 零线

查看解析收藏纠错

+选题
题型：选择题难易度：中档

13 . (2011•山东) 在感性负载两端并联适当的电容，电路仍呈感性，则电路中( )

A. 总电流增大 B. 负载电流不变 C. 功率因数减小 D. 有功功率增大

查看解析收藏纠错

+选题
题型：选择题难易度：中档

14 . (2011•山东) 某电容器充电后两极电压为10V，所带电量为9C，则它不带电时的电容为( )

A. 9F B. 0.9F C. 90F D. 0F

查看解析收藏纠错

+选题
题型：选择题难易度：中档

15 . (2011•山东) 已知两正弦交流\( :{u}_{1}=31\mathit{sin}(314t+9{0}^{°})V\)，\( {u}_{2}=220\sqrt{2}\mathit{sin}(10\pi t-9{0}^{°})V\)，这两个解析式中相同的量是( )

A. 有效值 B. 周期 C. 初相位 D. 角频率

查看解析收藏纠错

+选题
题型：选择题难易度：易

16 . (2011•山东) 国家提倡节能环保，大力推广的家庭照明灯具是( )

A. 高压钠灯 B. 白炽灯 C. 荧光灯 D. 节能灯

查看解析收藏纠错

+选题
题型：选择题难易度：中档

17 . (2011•山东) 双绕组变压器的绕组特点是( )

A. 高压绕组匝数多，线径细 B. 低压绕组匝数多，线径细 C. 高压绕组匝数多，线径粗 D. 低压绕组匝数多，线径粗

查看解析收藏纠错

+选题
题型：选择题难易度：易

18 . (2011•山东) 电流互感器运行时，接近( )

A. 空载状态，二次绕组不准开路 B. 空载状态，二次绕组不准短路 C. 短路状态，二次绕组不准短路 D. 短路状态，二次绕组不准开路

查看解析收藏纠错

+选题
题型：选择题难易度：难

19 . (2011•山东) 下列不是应用光传感器的实例是( )

A. 自动门 B. 光电鼠标 C. 冰箱温控器 D. 手机摄像头

查看解析收藏纠错

+选题
题型：选择题难易度：难

20 . (2011•山东) 交流接触器的线圈电压过低将导致( )

A. 线圈电流显著增加 B. 线圈电流显著减小 C. 触点电流显著增加 D. 触点电流显著减小

查看解析收藏纠错

+选题
题型：选择题难易度：中档

21 . (2011•山东) 城市电车一般应用的直流电动机类型是( )

A. 他励 B. 并励 C. 串励 D. 复励

查看解析收藏纠错

+选题
题型：选择题难易度：难

22 . (2011•山东) 绕线式异步电动机的转子绕组与外电路连接需通过( )

A. 电刷与换向器 B. 电刷与滑环 C. 换向器 D. 变阻器

查看解析收藏纠错

+选题
题型：选择题难易度：易

23 . (2011•山东) 在EWB元件库中，符号""是指( )

A. 与门 B. 或门 C. 非门 D. 与非门

查看解析收藏纠错

+选题
题型：选择题难易度：中档

24 . (2011•山东) 在空间互差90∘的两相定子绕组中，通入相位互差90°的两相交流电时产生的磁场为( )
A.恒定磁场
B.脉动磁场
C.旋转磁场
D.固定磁场

查看解析收藏纠错

+选题
题型：选择题难易度：中档

25 . (2011•山东) C620普通车床实现主运动和进给运动的电动机台数为( )

A. 1 B. 2 C. 3 D. 4

查看解析收藏纠错

+选题
题型：选择题难易度：中档

26 . (2011•山东) 用示波器观察一标准正弦波电压，波形一个周期水平距离为4div，且挡位为5ms/div，则该电压的频率为( )

A. 5Hz B. 50Hz C. 500Hz D. 20Hz

查看解析收藏纠错

+选题
题型：选择题难易度：中档

27 . (2011•山东) 关于焊接电子元件，说法正确的是( )

A. 不准甩动使用中的电路铁 B. 电烙铁温度不够高易导致虚焊 C. 选用100W的电烙铁 D. 一般使用焊锡膏作助焊剂

查看解析收藏纠错

+选题
题型：选择题难易度：难

28 . (2011•山东) 如图所示，VD1、VD2的状态是( )

A. VD1导通，VD2截止 B. VD2导通，VDl截止 C. VD1，VD2都导通 D. VD1，VD2都截止

查看解析收藏纠错

+选题
题型：选择题难易度：中档

29 . (2011•山东) 如图所示理想集成运放，电路的输出电压是( )

A. 4V B. -4V C. 6V D. -6V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

30 . (2011•山东) NPN型三极管处于放大状态时，各极电位关系是( )

A. \( {V}_{C}>{V}_{B}>{V}_{E}\) B. \( {V}_{C}<{V}_{p}<{V}_{E}\) C. \( {V}_{C}>{V}_{E}>{V}_{B}\) D. \( {V}_{C}<{V}_{E}<{V}_{B}\)

查看解析收藏纠错

+选题
题型：选择题难易度：易

31 . (2011•山东) 普通晶闸管有( )

A. 两个电极，两个PN结 B. 三个电极、三个PN结 C. 四个电极、四个PN结 D. 三个电极，两个PN结

查看解析收藏纠错

+选题
题型：选择题难易度：中档

32 . (2011•山东) 工作在放大区的三极管，从\( {I}_{B}\)从20\( \mu \)A增大至40\( \mu \)A时，\( {I}_{C}\)从1mA变为2mA，β值约为( )

A. 50 B. 100 C. 500 D. 1000

查看解析收藏纠错

+选题
题型：选择题难易度：难

33 . (2011•山东) 桥式可控整流电路输入电压\( {U}_{2}\)为100V，则输出平均电压最大为( )

A. 311V B. 100V C. 141V D. 90V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

34 . (2011•山东) 分压式偏置放大电路电阻\( {R}_{E}\)的主要作用是( )

A. 稳定静态工作点 B. 交流旁路，减少信号在\( {R}_{E}\)上的损失 C. 改善输出电压的波形 D. 减少信号失真

查看解析收藏纠错

+选题
题型：选择题难易度：中档

35 . (2011•山东) 在共集电极放大器中，输出电压与输入电压的关系是( )

A. 相位相同，幅度增大 B. 相位相反，幅度增大 C. 相位相同，幅度近似相等 D. 相位相反，幅度近似相等

查看解析收藏纠错

+选题
题型：选择题难易度：中档

36 . (2011•山东) 为使放大电路的输入电阻增大，并具有稳定输出电压的作用，在电路中应引入( )

A. 电流并联负反馈 B. 电流串联负反馈 C. 电压并联负反馈 D. 电压串联负反馈

查看解析收藏纠错

+选题
题型：选择题难易度：中档

37 . (2011•山东) 各类低频功率放大器中管耗大，效率低的是( )

A. 甲类 B. 乙类 C. 丙类 D. 甲乙类

查看解析收藏纠错

+选题
题型：选择题难易度：中档

38 . (2011•山东) 产生波形频率稳定度高的振荡器是( )

A. 变压器耦合式 B. 电感三点式 C. 石英晶体式 D. 电容三点式

查看解析收藏纠错

+选题
题型：选择题难易度：易

39 . (2011•山东) 将\( (A2{)}_{16}\)转换成二进制数为( )

A. 10100010 B. 00101010 C. 1100010 D. 00101000

查看解析收藏纠错

+选题
题型：选择题难易度：易

40 . (2011•山东) 一个两输入端的门电路，当输入为1和0时，输出不为1的是( )

A. 与非门 B. 或门 C. 或非门. D. 异或门

查看解析收藏纠错

+选题
题型：选择题难易度：中档

41 . (2011•山东) TTL集成与非门电路中不使用的多余输入端应( )

A. 悬空 B. 接固定的高电平 C. 直接接地 D. 接电源负极

查看解析收藏纠错

+选题
题型：选择题难易度：难

42 . (2011•山东) 优先编码器74LS147输入情况为：\( {\stackrel{̄}{I}}_{1}{\stackrel{̄}{I}}_{3}{\stackrel{̄}{I}}_{5}{\stackrel{̄}{I}}_{8}{\stackrel{̄}{I}}_{9}\)为1，\( {i}_{2}{7}_{4}{7}_{6}{7}_{7}\)为0，编码器输出为( )

A. 0110 B. 1000 C. o111 D. 1001

查看解析收藏纠错

+选题
题型：选择题难易度：中档

43 . (2011•山东) 74LS160十进制加法计数器的状态为1000，若再输入6个计数脉冲后，计数器新状态为( )

A. 1001 B. 1110 C. 0011 D. 0100

查看解析收藏纠错

+选题
题型：选择题难易度：中档

44 . (2011•山东) 在PLC中，只能由外部控制现场的信号驱动的为( )

A. 辅助继电器 B. 计数器 C. 输入继电器 D. 输出继电器

查看解析收藏纠错

+选题
题型：选择题难易度：中档

45 . (2011•山东) 步进指令STL必须与何指令配合使用( )

A. RST B. RET C. MCR D. END

查看解析收藏纠错

+选题
题型：选择题难易度：中档

46 . (2011•山东) 下列指令无操作数的是( )

A. MPS B. SET C. PLS D. AND

查看解析收藏纠错

+选题
题型：选择题难易度：中档

47 . (2011•山东) FX系列PLC中的10ms定时器的设定值范围为( )

A. 0~3276.7s B. 0~327.67s C. 0~32.767s D. 0~32767s

查看解析收藏纠错

+选题
题型：选择题难易度：中档

48 . (2011•山东) FX系列PLC中，辅助继电器的地址编号采用( )
A.二进制
B.八进制
C.十进制
D.十六进制

查看解析收藏纠错

+选题
题型：选择题难易度：中档

49 . (2011•山东) FX2N-48MR型PLC属( )

A. 小型 B. 中型 C. 大型 D. 巨型

查看解析收藏纠错

+选题
题型：选择题难易度：中档

50 . (2011•山东) 关于条件跳转指令，下列说法错误的是( )

A. 使用CJ(P)指令时，跳转指令只执行一个扫描周期 B. CJP63专指跳转到END语句 C. 程序中两条跳转指令不能跳转到同一标号处 D. 同一程序中不能在两处使用同一标号

查看解析收藏纠错

+选题
题型：作图题难易度：中档

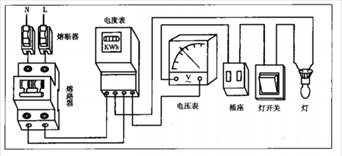

51 . (2011•山东) 如图所示，请找出单相照明配电盘中的5处错误.

查看解析收藏纠错

+选题
题型：作图题难易度：中档

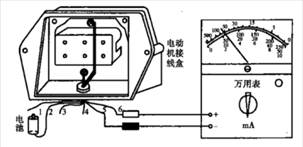

52 . (2011•山东) 如图所示为用直流法判断电动机的首尾端，当线端1与电池正极接触瞬间，请根据测量现象说明得出什么结论?如果该电动机首尾端标识不清，需用万用表从6个线端中区分三相绕组，应将万用表的选择开关置于何挡?

查看解析收藏纠错

+选题
题型：作图题难易度：中档

53 . (2011•山东) 如图所示电路，当开关S闭合瞬间，请在括号处标注相定磁极极性，并在铜线框AB段标上感应电流方向，

查看解析收藏纠错

+选题
题型：作图题难易度：中档

54 . (2011•山东) 如图所示为555时基电路芯片构成的多谐振荡器的印制板图，请在合适位置补画相应元件的图形符号，并在，图上将\( {V}_{c}\)和\( {u}_{n}\)标在相应的管脚右侧.

查看解析收藏纠错

+选题
题型：作图题难易度：中档

55 . (2011•山东) 某同学用主数指令将图所示的梯形图(a)转化为图(b)，请指出图(b)中的错误

查看解析收藏纠错

+选题
题型：作图题难易度：中档

56 . (2011•山东) 请根据图所示的逻辑电路图，画出L的波形图(设Q的初态为0).

查看解析收藏纠错

+选题
题型：作图题难易度：中档

57 . (2011•山东) 请根据图所示的动作时序图，将PLC的梯形图补画完整.

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

58 . (2011•山东) 如图所示电路中，已知\( {E}_{1}\)=36V，\( {E}_{2}\)=48V，\( {R}_{1}\)=4Ω，\( {R}_{2}\)=6Ω，\( {R}_{3}\)=4Ω，\( {R}_{4}\)=2Ω.试求：

(1)当开关S闭合时，电路中电流\( {I}_{3}\)和电阻\( {R}_{2}\)上电压U；
(2)当开关S断开时，请用支路电流法求电流\( {I}_{1}\)、\( {I}_{2}\)、\( {I}_{3}\)。

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

59 . (2011•山东) 某台三相异步电动机铭牌数据如图所示，若满载时的功率因数为0.79.试求：
(1)电动机满载时的效率η﹔
(2)额定转矩\( {T}_{N}\).

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

60 . (2011•山东) 把30Ω的电阻和79.6μF的电容器串联接入\( u=220\sqrt{2}\mathit{sin}(100\pi t+4{5}^{°})V\)的交流电源上.试求：
(1)电流I；
(2)有功功率P.

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

61 . (2011•山东) 某机床上照明变压器，额定容量300V·A，额定电压为220/36V，当接电阻负载时二次侧电流为2A，效率为95%.试求：
(1)变压比K；
(2)额定电流\( {I}_{1N}\)﹔
(3)输入功率\( {P}_{1}\)和一次侧电流\( {I}_{1}\).

查看解析收藏纠错

+选题
题型：综合应用题难易度：难

62 . (2011•山东) 某同学欲进行固定偏置式基本放大电路的组装与调试.试求：

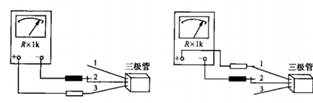

(1)在检测正常三极管的基极和管塑时做了如图所示的测量.请根据测量现象说明得出什么结论.

(2)若\( {R}_{p}\)为200kΩ.滑臂在中间位置\( {R}_{B}\)=200kΩ.\( {R}_{C}\)=3kΩ.三极管的β=50，\( {V}_{CC}\)=12V，请估算电路物静态工作点\( {I}_{BQ}\)、\( {I}_{CQ}\)、\( {U}_{CEQ}\)
(3)如图所示，若测量静态工作点的值，请把直流电流表和直流电压表连接在相应的断口处，并将需要连接的断口连接起来.

(4)若当\( {U}_{CE}\)测量结果为0.3V时，试分析此时三极管处于何状态?应如何调整\( {R}_{p}\)使电路正常放大?

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

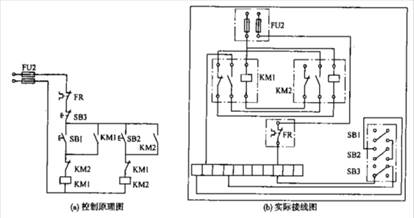

63 . (2011•山东) 如图所示，某同学欲实现三相异步电动机接触器联锁的正反转控制.试求：

(1)请根据控制原理图补画实际接线图.

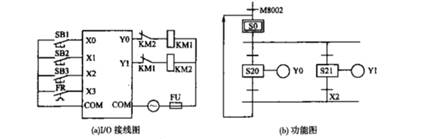

(2)根据图所示的I/Q接线图，若电动机的控制通过PLC实现，请将功能图补画完整.

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

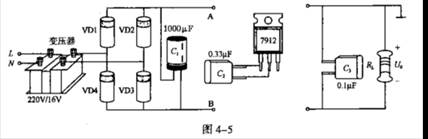

64 . (2011•山东) 某同学欲进行直流稳压电源的的组装和测试，实物接线如图所示.试求：

(1)图示状态下电压\( {U}_{AB}\)为多少?
(2)请将集成稳压器7912正确接入电路中.
(3)电容\( {C}_{1}\)，\( {C}_{2}\)的作用分别是什么?
(4)在电路连接完整正确的情况下，用MF-47型万用表测量负载电阻\( {R}_{L}\)两端的电压，应将万用表选择开关置于何挡?红，黑表笔与电路如何连接?读数应为多少?

查看解析收藏纠错
