机械制造极限配合与技术测量常用计量器具与技术测量-试卷

选择本卷全部试题

题型：选择题难易度：易

1 . 测量圆柱度使用的测量仪器一般可采用( )

A. 千分尺 B. 百分表和V形架 C. 刀口尺和塞尺 D. 导向套筒和百分表

查看解析收藏纠错

+选题
题型：选择题难易度：易

2 . 关于计量器具,以下说法错误的是( )

A. 游标高度尺不但能测量工件的高度尺寸,还可以进行划线 B. 利用量块的研合性，就可用不同尺寸的量块组合成所需的各种尺寸 C. 螺纹千分尺主要用来测量螺纹的大径尺寸 D. 干分表的使用方法与百分表相同,但其测量精度比百分表高

查看解析收藏纠错

+选题
题型：选择题难易度：易

3 . 测量精度为0.02 mm的游标卡尺,两测量爪并拢时,尺身上49 mm对正游标上的( )格.

A. 20 B. 40 C. 50 D. 49

查看解析收藏纠错

+选题
题型：选择题难易度：易

4 . 精度为0.02 mm的游标卡尺，当读数为30.42 mm时,游标副尺哪条刻线与主尺刻线对( )

A. 22 B. 21 C. 30 D. 42

查看解析收藏纠错

+选题
题型：选择题难易度：易

5 . 在工厂使用的量具中,常作为长度基准的是( )

A. 钢直尺 B. 游标卡尺 C. 千分尺 D. 量块

查看解析收藏纠错

+选题
题型：选择题难易度：易

6 . 下列测量值中精度最高的是( )

A. 真值为40 mm,测得值为40.05mm B. 真值为40 mm,测得值为40.02 mm C. 真值为100 mm,测得值为100.03 mm D. 真值为100 mm,测得值为99.5 mm

查看解析收藏纠错

+选题
题型：选择题难易度：易

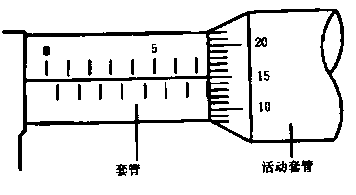

7 . 用千分尺测量工件的直径,读数如图5-1所示,则工件的直径尺寸是（）

图5-1

A. φ7 mm B. φ7.85 mm C. φ7.35 mm D. φ35 mm

查看解析收藏纠错

+选题
题型：选择题难易度：易

8 . 下列测量中属于间接测量的有( )

A. 用千分尺测外径 B. 用光学比较仪测外径 C. 用内径百分表测内径 D. 用游标卡尺测量两孔中心距

查看解析收藏纠错

+选题
题型：选择题难易度：易

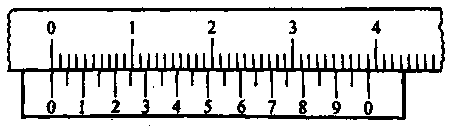

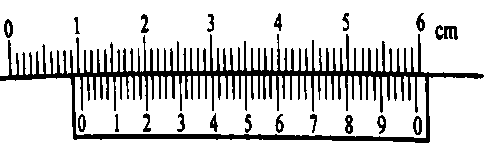

9 . 如图5-2所示游标卡尺的读数是( )

图5-2

查看解析收藏纠错

+选题
题型：选择题难易度：易

10 . 用百分表测量工件,若短指针指向2和3之间,长指针指向25 格刻线，则百分表测量杆移动( )

A. 2.75 mm B. 2.25 mm C. 3.75 mm D. 3.25 mm

查看解析收藏纠错

+选题
题型：选择题难易度：易

11 . 下列计量器具中不属于通用量具的是( )

A. 钢直尺 B. 量块 C. 游标卡尺 D. 千分尺

查看解析收藏纠错

+选题
题型：选择题难易度：易

12 . 如图5-3所示的千分尺的读数为( )

图5-3

A. 7.50 mm B. 7.65 mm C. 7.15 mm D. 7.35 mm

查看解析收藏纠错

+选题
题型：选择题难易度：易

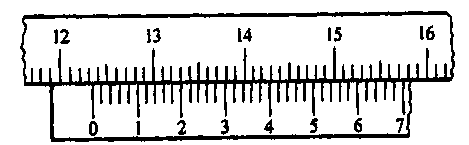

13 . 图 5-4中的测量读数为( )

图 5-4

A. 12.3mm B. 12.32 mm C. 123.22 mm D. 120.3 mm

查看解析收藏纠错

+选题
题型：选择题难易度：易

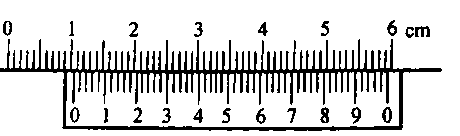

14 . 图 5-5 中的游标卡尺精度为( )

图 5-5

A. 0.1 B. 0.02 C. 0.05 D. 0.5

查看解析收藏纠错

+选题
题型：选择题难易度：易

15 . 下面关于千分尺说法不正确的是( )

A. 测量不同精度等级的工件,应选用不同精度的千分尺 B. 不可测量粗糙零件表面 C. 可以代替卡规使用 D. 使用前应校对零线

查看解析收藏纠错

+选题
题型：选择题难易度：易

16 . 下面关于技术测量说法正确的是( )

A. 游标卡尺受损变形不严重时,可以采用精度较高的钳工工具进行简单的修理 B. 所有测量工具的读数都有主尺与副尺组成 C. 百分表是用测量回转类零件的直径用的测量器具 D. 万能角度尺的读数方法，和游标卡尺相同

查看解析收藏纠错

+选题
题型：选择题难易度：易

17 . 能够直接测量出外螺纹中径尺寸的工具是( )

A. 螺纹环规 B. 光滑极限卡规 C. 螺纹三针 D. 螺纹千分尺

查看解析收藏纠错

+选题
题型：选择题难易度：易

18 . 在车床卡盘上装夹圆棒料时,能够影响检测是否夹正的量具是( )

A. 百分表 B. 千分尺 C. 游标卡尺 D. 水平仪

查看解析收藏纠错

+选题
题型：选择题难易度：易

19 . 在车床卡盘上装夹圆棒料时,能够影响检测是否夹正的量具是( )

A. 游标卡尺 B. 千分尺 C. 百分表 D. 水平仪

查看解析收藏纠错

+选题
题型：选择题难易度：易

20 . 分度值和刻度间距的关系是( )

A. 分度值越大,则刻度间距越大 B. 分度值越小,则刻度间距越小 C. 分度值与刻度间距值成反比 D. 分度值的大小与刻度间距的大小没有直接联系

查看解析收藏纠错

+选题
题型：选择题难易度：易

21 . 用游标卡尺的深度尺测量槽深时,尺身应( )槽底。

A. 垂直于 B. 平行于 C. 倾斜于 D. 任意

查看解析收藏纠错

+选题
题型：选择题难易度：易

22 . 用百分表测量工件的长度尺寸时,所采用的测量方法是( )

A. 直接测量、绝对测量 B. 直接测量、相对测量 C. 间接测量、绝对测量 D. 间接测量、相对测量

查看解析收藏纠错

+选题
题型：选择题难易度：易

23 . 将万能角度尺的角尺、直尺和夹块全部取下,直接用基尺和扇形板的测量面进行测量,所测量的范围为( )

A. 0°~50° B. 50°~140° C. 140°~230° D. 230°~320°

查看解析收藏纠错

+选题
题型：选择题难易度：易

24 . 量块是一种精密量具,应用较为广泛,但它不能用于( )

A. 评定表面粗糙度 B. 检定和校准其他量具、量仪 C. 调整量具和量仪的零位 D. 用于精密机床的调整、精密划线等

查看解析收藏纠错

+选题
题型：选择题难易度：易

25 . 螺纹千分尺主要用于测量螺纹的( )尺寸

A. 大径 B. 小径 C. 中径 D. 顶径

查看解析收藏纠错

+选题
题型：选择题难易度：易

26 . 游标卡尺的分度值中( )mm最为常用

A. 0.05 B. 0.01 C. 0.02 D. 0.1

查看解析收藏纠错

+选题
题型：选择题难易度：易

27 . 关于外径千分尺的特点,下列说法中错误的是( )

A. 使用灵活,读数准确 B. 测量精度比游标卡尺高 C. 在生产中使用广泛 D. 螺纹传动副的精度很高,因而适合精度要求很高的零件

查看解析收藏纠错

+选题
题型：选择题难易度：易

28 . 关于正弦规,下列说法中错误的是( )

A. 正弦规测量角度采用的是间接测量法 B. 正弦规测量角度必须同量块和指示量仪(百分表或千分表)结合起来使用 C. 正弦规只能测量外圆锥角,而不能测量内圆锥角 D. 正弦规有很高的精度,可以作精密测量用

查看解析收藏纠错

+选题
题型：选择题难易度：易

29 . 关于杠杆百分表的使用特点,下列说法中错误的是( )

A. 杠杆百分表体积较小且杠杆测头的位移方向可以改变 B. 尤其适用于小孔的测量 C. 在机床上校正工件时使用灵活 D. 杠杆百分表的测量头必须垂直于工件被测表面

查看解析收藏纠错

+选题
题型：简答题难易度：

30 . (4分)图5-6甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况,请读出它们的读数。
甲:读数为________mm 乙:读数为________mm。

(a) (b)

查看解析收藏纠错

+选题
题型：简答题难易度：易

31 . (4分)图 5-7 中50分度游标卡尺和螺旋测微器的读数分别为________mm和________mm。

图 5-7

查看解析收藏纠错

+选题
题型：简答题难易度：

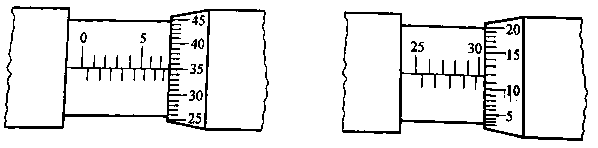

32 . (4分)确定图5-8所示的各千分尺所表示的被测尺寸数值。

图5-8

查看解析收藏纠错

+选题
题型：简答题难易度：难

33 . (15)加工如图5-9所示齿轮轴,毛坯选用φ50x160的45圆钢棒料。需要在车床和铣床进行加工，在车床上完成阶梯轴的加工,在铣床上铣削键槽和齿轮。请回答以下问

图5-9
题:(注:φ48f7 es=-0.025，ei=-0.050;φ18f7 es=-0.016，ei=-0.034)
(1)右端键槽的深度是多少?可用什么工具测量?
(2)右端M12的螺纹牙型是什么类型?常用什么工具检测?
(3)齿轮坯直径加工到什么尺寸范围内为合格?常采用什么测量工具检测?
(4)在铣床上用盘状齿轮铣刀加工齿轮,为使轮齿均匀分布在圆周上,需要什么铣床附件?
(5)测量齿轮的齿厚用什么量具?

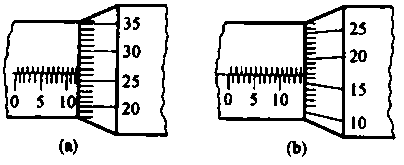

(6)某同学用公法线千分尺测量该齿轮四处公法线长度,其中第一和第三处如图5-10a所示、第二和第四处如图5-10b所示,能否从这两组数据直接判断该齿轮合格性吗?

图5-10

查看解析收藏纠错

+选题
题型：简答题难易度：

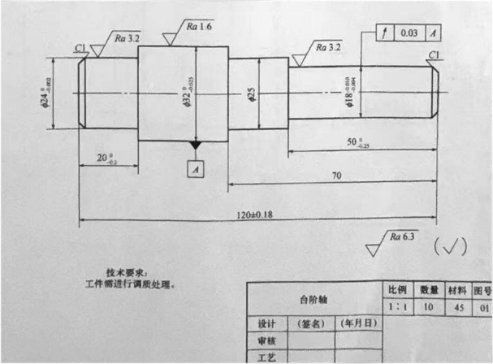

34 . (7 分)要在普通车床上加工如图5-11所示阶梯轴,毛坯选用φ35X130的45圆钢棒料。需要完成①车左端面、②车右端面、③钻中心孔、④车φ24X20 外圆面、⑤车φ25 x20外圆面、⑥车φ32X30外圆面、⑦车φ18X50 外圆面、⑧调头、⑨车倒角等几项内容。(注:为保证几何公差要求,精车需要采用双顶装夹)根据车削的实践经验回答以下问题:

图5-11
(1)排列你认为合适的车削顺序。①→( )→④→⑨→⑧→( )→③→( )→⑤→( )→⑨。
(2)测量长度尺寸20一般采用什么量具?测量直径尺寸φ32一般采用什么量具?
(3)用百分表测量φ18轴线的跳动度,调零后转动轴,记录百分表长指针的左右偏摆值,其最大偏摆值是0.04,最小偏摆值是0.02,其跳动度是否合格?

查看解析收藏纠错

+选题
题型：简答题难易度：难

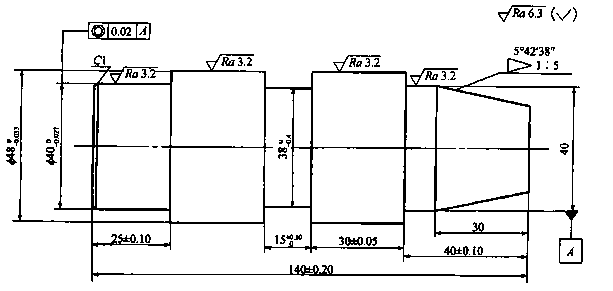

35 . (6分)在普通车床上加工如图5-12所示的工件,毛坯选用φ50X150的45钢。看懂图形，回答下列问题:

图5-12
(1)测量公差时采用哪种量具?该量具能否用于测量毛坯?
(2)检测零件的外径时应选用哪种规格的游标卡尺?
(3)检测右端的轴段锥度采用何种工具测量?

查看解析收藏纠错
