山东省2014年普通高校招生（春季）考试机电一体化真题-试卷

选择本卷全部试题

题型：选择题难易度：易

1 . (2014•山东) 如图所示，正确的一组三视图是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

2 . (2014•山东) 如图所示，正确的左视图是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

3 . (2014•山东) 如图所示，尺寸标注完全正确的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

4 . (2014•山东) 标注圆球尺寸时，应在Φ或R前加( )

A. 球S B. QS C. S D. 球Q

查看解析收藏纠错

+选题
题型：选择题难易度：中档

5 . (2014•山东) 如图所示，正确的断面图是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

6 . (2014•山东) 如图所示，正确的断面图是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

7 . (2014•山东) 如图所示，其中合理的装配结构是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

8 . (2014•山东) 在装配图中，不必标注的尺寸是( )

A. 规格尺寸 B. 装配尺寸 C. 铸造圆角尺寸 D. 安装尺寸

查看解析收藏纠错

+选题
题型：选择题难易度：易

9 . (2014•山东) 某物体在地面上处于静止状态，其重力为G，支持力为\( {F}_{1}\)，物体对地面的压力为\( {F}_{2}\)，下列说法正确的是( )

A. G与\( {F}_{1}\)互为作用力与反作用力 B. G与\( {F}_{1}\)是一对平衡力 C. G与\( {F}_{2}\)是一对平衡力 D. G与\( {F}_{2}\)是互为作用力与反作用力

查看解析收藏纠错

+选题
题型：选择题难易度：难

10 . (2014•山东) 下列传动形式中，传动效率高的是( )

A. 单线螺旋传动 B. 多线螺旋传动 C. 滚珠螺旋传动 D. 差动螺旋传动

查看解析收藏纠错

+选题
题型：选择题难易度：中档

11 . (2014•山东) 广泛用于金属切削机床，汽车，摩托车和起重设备的传动装置中，具有自控功能的是( )

A. 齿形离合器 B. 超越式离合器 C. 啮合式离合器 D. 摩擦式离合器

查看解析收藏纠错

+选题
题型：选择题难易度：易

12 . (2014•山东) 在平行四边形机构中，主动曲柄匀速回转，从动曲柄转动为( )

A. 加速运动 B. 减速运动 C. 匀速运动 D. 周期性加速减速交替

查看解析收藏纠错

+选题
题型：选择题难易度：易

13 . (2014•山东) 汽车变速箱与后桥差速器间的连接轴是( )

A. 心轴 B. 转轴 C. 曲轴 D. 传动轴

查看解析收藏纠错

+选题
题型：选择题难易度：易

14 . (2014•山东) 凸轮机构的重要特点是( )

A. 传递动力 B. 属于低副 C. 属于转动副 D. 实现预期的运动规律

查看解析收藏纠错

+选题
题型：选择题难易度：中档

15 . (2014•山东) 同步带轮的轮齿有弧形齿和( )

A. 渐开线形齿 B. 矩形齿 C. 梯形齿 D. V形齿

查看解析收藏纠错

+选题
题型：选择题难易度：中档

16 . (2014•山东) 滑动轴承在高速，重载大型机械传动中，常采用( )
A.芯捻润滑
B.压力润滑
C.压配式油杯润滑
D.油环润滑

查看解析收藏纠错

+选题
题型：选择题难易度：中档

17 . (2014•山东) 牙根强度高、易加工，且广泛用于机床设备螺旋传动中的螺纹是( )

A. 三角形螺纹 B. 锯齿形螺纹 C. 矩形螺纹 D. 梯形螺纹

查看解析收藏纠错

+选题
题型：选择题难易度：易

18 . (2014•山东) 要实现液压缸差动连接，可选用三位换向阀的滑阀机能是( )

A. M B. Y C. Р D. H

查看解析收藏纠错

+选题
题型：选择题难易度：中档

19 . (2014•山东) 对于滚动轴承钢GCr15，它的Cr的平均含量为( )

A. 15% B. 1.5% C. 0.15% D. 0.015%

查看解析收藏纠错

+选题
题型：选择题难易度：难

20 . (2014•山东) 齿面点蚀易发生在( )

A. 齿顶表面节线附近 B. 齿顶 C. 齿根表面节线附近 D. 齿根

查看解析收藏纠错

+选题
题型：选择题难易度：易

21 . (2014•山东) 传动平稳、无噪音、能缓冲吸振的传动是( )

A. 带传动 B. 锥齿轮传动 C. 螺旋传动 D. 蜗杆传动

查看解析收藏纠错

+选题
题型：选择题难易度：易

22 . (2014•山东) 气压传动系统中的消声器属于( )

A. 辅助元件 B. 控制元件 C. 气源装置 D. 执行元件

查看解析收藏纠错

+选题
题型：选择题难易度：易

23 . (2014•山东) 如图所示，普通平键的型号为( )

A. A型平键 B. B型平键 C. C型平键 D. D型平键

查看解析收藏纠错

+选题
题型：选择题难易度：易

24 . (2014•山东) 如图所示电路中，A点电位等于( )

A. 0V B. -1V C. 1V D. 2V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

25 . (2014•山东) 在下列选项中，不是电路组成部分的是( )

A. 电源 B. 电流 C. 控制装置 D. 负载

查看解析收藏纠错

+选题
题型：选择题难易度：中档

26 . (2014•山东) 一色环电阻，各环颜色依次为金、红、紫、黄，则该电阻值为( )

A. 4.7kΩ±5% B. 582Ω±5% C. 472Ω±5% D. 570Ω±10%

查看解析收藏纠错

+选题
题型：选择题难易度：中档

27 . (2014•山东) 在测量一个约100Ω左右的电阻时，指针式万用表挡位应拨到( )

A. R×1 B. R×10 C. R×100 D. R×1k

查看解析收藏纠错

+选题
题型：选择题难易度：中档

28 . (2014•山东) 一个电容器的额定电压为220V，当把它接入正弦交流电路中使用时，加在电容器上的交流电压有效值最大是( )

A. 380V B. 311V C. 220V D. 155V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

29 . (2014•山东) 相同形状和尺寸的铜环和木环，当同时以相同速度分别水平移人竖直的同一磁场中，则两环中的磁通量( )

A. 铜环大 B. 木环大 C. 一样大 D. 无法比较

查看解析收藏纠错

+选题
题型：选择题难易度：中档

30 . (2014•山东) 把某负载和电灯串联在电压不变，频率分别为50Hz和100Hz的电源上，发现50Hz时电灯要暗些，则该负载为( )

A. 感性负载 B. 容性负载 C. 纯电感负载 D. 纯电阻负载

查看解析收藏纠错

+选题
题型：选择题难易度：中档

31 . (2014•山东) 一个正弦交流电流为i=-30sin(314t-160°)A，其初相为( )

A. -160° B. 20° C. 314t-160° D. 160°

查看解析收藏纠错

+选题
题型：选择题难易度：中档

32 . (2014•山东) 在供电系统中，电源电压及负载功率一定时，若提高电路的功率因数，则供电线路的损耗( )

A. 增大 B. 减小 C. 不变 D. 取决于负载的性质

查看解析收藏纠错

+选题
题型：选择题难易度：中档

33 . (2014•山东) 电度表的计量单位"度"表示( )

A. 1kW·h B. 1W·h C. 1kW·s D. 1W·s

查看解析收藏纠错

+选题
题型：选择题难易度：中档

34 . (2014•山东) 在荧光灯电路中，镇流器的作用是( )

A. 只产生高压 B. 电路的通断 C. 调压 D. 产生高压和限流

查看解析收藏纠错

+选题
题型：选择题难易度：中档

35 . (2014•山东) 带电阻性负载的变压器，从轻载到满载，其输出电压将会( )

A. 升高 B. 降低 C. 不变 D. 先降低再升高

查看解析收藏纠错

+选题
题型：选择题难易度：中档

36 . (2014•山东) 三角形联结的电动机，当热继电器的热元件串联在电动机相电路中，其整定电流是电动机额定电流的( )

A. 0.95～1.05倍 B. 1.5~2.5倍 C. 0.58倍 D. 2~3倍

查看解析收藏纠错

+选题
题型：选择题难易度：中档

37 . (2014•山东) 直流电动机在旋转一周的过程中，电枢电流是( )

A. 直流电流 B. 交流电流 C. 零 D. 脉动直流

查看解析收藏纠错

+选题
题型：选择题难易度：中档

38 . (2014•山东) 单相异步电动机中通入相位上互差90°的两相电流，产生的磁场为( )

A. 恒定磁场 B. 脉动磁场 C. 旋转磁场 D. 固定磁场

查看解析收藏纠错

+选题
题型：选择题难易度：中档

39 . (2014•山东) 要测量380V交流电动机的绝缘电阻，应选用兆欧表的额定电压为( )

A. 400V B. 500V C. 1000V D. 1500V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

40 . (2014•山东) 若三相异步电动机电源不变，机械负载加重但仍能稳定运行，此时( )

A. 转速增大，电流增大，转矩不变 B. 转速增大，电流减小，转矩不变 C. 转速减小，电流增大，转矩增大 D. 转速减小，电流减小，转矩增大

查看解析收藏纠错

+选题
题型：选择题难易度：中档

41 . (2014•山东) 用示波器测量正弦信号，旋钮置于"0.5V/div"，峰峰值占6格，被测信号的最大值是( )

A. 0.5V B. 1.5V C. 3V D. 15V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

42 . (2014•山东) 用指针式万用表R×100挡判断正常二极管极性时，在两次测量中，下列情况正确的是( )

A. 电阻大的那一次，黑表笔接的是二极管的正极 B. 电阻大的那一次，黑表笔接的是二极管的负极 C. 电阻小的那一次，红表笔接的是二极管的正极 D. 电阻小的那一次，黑表笔接的是二极管的负极

查看解析收藏纠错

+选题
题型：选择题难易度：易

43 . (2014•山东) 三极管工作于放大状态时，三个电极中电流最大的为( )

A. 集电极 B. 基极 C. 发射极 D. 门极

查看解析收藏纠错

+选题
题型：选择题难易度：易

44 . (2014•山东) 在单相桥式可控整流电路中，直流输出平均电压是交流输入电压有效值的( )

A. 0.45倍 B. 0～0.45倍 C. 0.9倍 D. 0~0.9倍

查看解析收藏纠错

+选题
题型：选择题难易度：中档

45 . (2014•山东) 在反相比例运算放大电路中，R_P引入的负反馈类型是( )

A. 电流并联 B. 电流串联 C. 电压并联 D. 电压串联

查看解析收藏纠错

+选题
题型：选择题难易度：易

46 . (2014•山东) 射极输出器经常用于多级放大电路的输入级，主要原因是射极输出器( )

A. 输入电阻大 B. 输出电阻小 C. 具有电压放大作用 D. 具有电流放大作用

查看解析收藏纠错

+选题
题型：选择题难易度：易

47 . (2014•山东) 符合"或非门"逻辑功能的是( )

A. 全1出0，有0出1

查看解析收藏纠错

+选题
题型：选择题难易度：中档

48 . (2014•山东) 74LS147优先编码器，当输入全为高电平1时，相应的输出是( )

A. 0000 B. 1111 C. 1001 D. 0110

查看解析收藏纠错

+选题
题型：选择题难易度：易

49 . (2014•山东) 要使集成JK触发器的状态为"0"态，则JK状态是( )

A. 00 B. 01 C. 10 D. 11

查看解析收藏纠错

+选题
题型：选择题难易度：中档

50 . (2014•山东) 555多谐振荡器的功能是( )

A. 矩形波整形 B. 产生锯齿波 C. 产生尖脉冲 D. 产生矩形波

查看解析收藏纠错

+选题
题型：简答题难易度：难

51 . (2014•山东) 如图所示为某冲压机部分结构示意图，请问：
(1)滑块、连杆、曲轴组成哪一种平面四杆机构?
(2)在曲轴上设计大齿轮，除了能够减速和平衡之外，另一个重要作用是什么?
(3)说明滑块与连杆间的活动连接是哪种运动副?
(4)作出图(b)所示滑块的受力图.

查看解析收藏纠错

+选题
题型：简答题难易度：易

52 . (2014•山东) 如图所示的实验电路，当滑动变阻器向右滑动时，请问：
(1)两灯的亮度如何变化?
(2)电流表和电压表读数如何变化?
(3)若电源为理想电源，电压表读数又将如何变化?

查看解析收藏纠错

+选题
题型：作图题难易度：易

53 . (2014•山东) 根据图所示的两视图补画第三视图.

查看解析收藏纠错

+选题
题型：作图题难易度：中档

54 . (2014•山东) 根据图所示的主视图和俯视图补画出全剖主视图.

查看解析收藏纠错

+选题
题型：简答题难易度：难

55 . (2014•山东) 在分压偏置式放大电路的电子焊接项目实训中，用万用表直流电压挡测量三极管三个脚对地电压，万用表示数如图所示，请问：三极管的三个脚的极性及管型.

查看解析收藏纠错

+选题
题型：简答题难易度：难

56 . (2014•山东) 如图所示为液压系统基本回路，请问：
(1)此系统属于哪一类?
(2)该回路中液压元件1，2的名称分别是什么?
(3)若系统中的三位四通电磁阀右侧通电动作时，液压缸向哪侧移动?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

57 . (2014•山东) 如图所示，在集成74194实验电路中，请问：
(1)要想使脚外的发光二极管发光，如何操作相应的开关?
(2)当开关S1闭合以后，四个发光二极管的状态如何?
(3)要使四个发光二极管从右向左逐渐全部变亮，开关S2处于何种状态?需操作哪个开关实现?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

58 . (2014•山东) 如图所示，金属棒CD在处于磁场B中的导轨上向右滑动，请问：
(1)检流计G的指针偏转方向；
(2)金属棒CD受安培力的方向如何?

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

59 . (2014•山东) 已知对称工频三相电源，线电压，对称三相感性负载作Y形连接，若三相总功率为11.6kW，cosφ=0.8.试问：
(1)线电流\( {I}_{L}\)；
(2)每相阻抗|Z|；
(3)每相负载的电阻R和感抗﹔
(4)U相负载的相电压表达式\( {u}_{U}\).

查看解析收藏纠错

+选题
题型：分析计算题难易度：难

60 . (2014•山东) 如图所示，直流稳压电源为基本放大电路的电源，\( {U}_{2}=12V\)，\( {R}_{B}\)=400kΩ，\( {R}_{C}\)=2kΩ，β=100，其中\( {C}_{1}\)为滤波电容.请问：
(1)当S断开时，则A点电位为多少?
(2)当S闭合时，则B点电位为多少?
(3)计算放大电路的静态工作点.
(4)计算放大电路的输入电阻\( {R}_{1}\)、输出电阻\( {R}_{0}\)、电压放大倍数.

查看解析收藏纠错

+选题
题型：综合应用题难易度：难

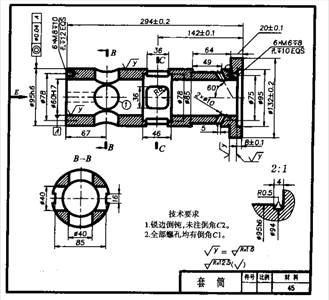

61 . (2014•山东) 分析图所示的零件图，请问：

(1)套筒左端两条虚线之间的距离是________，图中标有①处的直径是________
(2)尺寸Φ60H7中的H7是________代号，H是代号，Φ60H7孔的粗糙度值为________.
(3)套筒左端有________个螺孔，其大径为________
(4)补画E向局部视图(尺寸直接从图上量取).
(5)补画C-C断面图(尺寸直接从图上量取).

查看解析收藏纠错

+选题
题型：综合应用题难易度：难

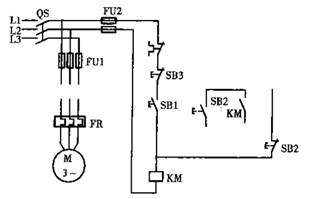

62 . (2014•山东) 下面是某同学进行的电动机点动与连续运行控制电路实训操作的原理图和接线图，请完成下列任务：
(1)将图所示的原理图补画完整.

(2)根据控制原理图，请将接线图补画完整

查看解析收藏纠错

+选题
题型：综合应用题难易度：难

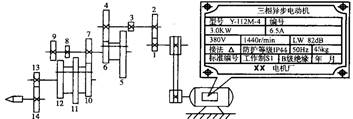

63 . (2014•山东) 如图所示为某机床变速箱传动系统，其中各齿轮齿数如表.

试求：
(1)图示位置的总传动比i是多少?
(2)主轴有几种转速?
(3)该系统中标准圆柱齿轮\( {x}_{2}\)=30，齿根圆直径\( {d}_{f}\)=192.5mm.求模数m，分度圆直径D.
(4)该系统中一滚动轴承代号为30212/P54，其中3，12，P5分别表示什么含义.
(5)若额定工作状态下的效率η=0.85，根据电动机的铭牌参数，求功率因数cosφ，额定转矩\( {T}_{N}\)，转差率.

查看解析收藏纠错

+选题
