2022年软件工程电子基础 4.4组合逻辑电路真题汇编 -试卷

选择本卷全部试题

题型：选择题难易度：易

1 . (2010•山东)要完成二进制代码转换为十进制数，应选择的是(　　)

A. 编码器 B. 译码器 C. 计数器 D. 触发器

查看解析收藏纠错

+选题
题型：选择题难易度：中档

2 . (2011•山东)优先编码器74LS147输入情况为：\( \stackrel{-}{{I}_{1}}\) \( \stackrel{-}{{I}_{3}}\) \( \stackrel{-}{{I}_{5}}\) \( \stackrel{-}{{I}_{8}}\) \( \stackrel{-}{{I}_{9}}\)，为1、\( \stackrel{-}{{I}_{2}}\) \( \stackrel{-}{{I}_{4}}\) \( \stackrel{-}{{I}_{6}}\) \( \stackrel{-}{{I}_{7}}\)，为0时，则编码器输出为(　　)

A. 0110 B. 1000 C. 0111 D. 1001

查看解析收藏纠错

+选题
题型：选择题难易度：易

3 . (2012•山东)74HC42集成电路输出端\( \stackrel{-}{{\mathrm{Y}}_{5}}\)=0、其余为1时，则输入端A₃A₂A₁A₀为(　　)

A. 0101 B. 1010 C. 1001 D. 1100

查看解析收藏纠错

+选题
题型：选择题难易度：易

4 . (2013•山东)74147优先编码器优先级别最高的输入端是(　　)

A. \( \stackrel{-}{\mathrm{I}}\)₂ B. \( \stackrel{-}{\mathrm{I}}\)₁ C. \( \stackrel{-}{\mathrm{I}}\)₇ D. \( \stackrel{-}{\mathrm{I}}\)₉

查看解析收藏纠错

+选题
题型：选择题难易度：易

5 . (2015•山东)74LS147优先编码器，当输出\( \stackrel{-}{\mathrm{Y}}\)₃\( \stackrel{-}{\mathrm{Y}}\)₂\( \stackrel{-}{\mathrm{Y}}\)₁\( \stackrel{-}{\mathrm{Y}}\)₀为1001时，输入对应的十进制数是(　　)

A. 2 B. 6 C. 9 D. 7

查看解析收藏纠错

+选题
题型：选择题难易度：易

6 . (2015•山东)七段数码显示管显示数字“4”，则(　　)

A. afed亮 B. afge亮 C. cefg亮 D. bcfe亮

查看解析收藏纠错

+选题
题型：选择题难易度：易

7 . (2014•山东)74LS248与共阴极数码连接，当\( \stackrel{-}{\mathrm{L}\mathrm{T}}\)=1，\( \stackrel{-}{\mathrm{B}\mathrm{I}/\mathrm{B}\mathrm{R}\mathrm{O}}\)=1，输入端DCBA=0110时，数码管显示数字为(　　)

A. 6 B. 5 C. 7 D. 9

查看解析收藏纠错

+选题
题型：案例分析题难易度：难

8 . (2017•山东)某学校组织三门课程考试，规定如下：课程A及格得2分，课程B及格得3分，课程C及格得4分；三门课程不及格均为0分；总分Y大于等于6分过关。某同学要制作判断总分能否过关的逻辑(正逻辑)电路，请回答：(1)写出Y的最小项表达式和最简“与非一与非”式。

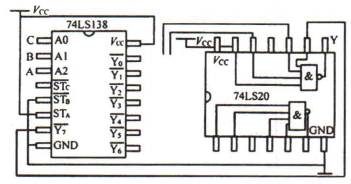

(2)若用译码器74LS138和与非门74LS20实现上述控制要求，请将如图上述的线路补画完整(所连导线不得交叉)。

查看解析收藏纠错

+选题
