山东省2015年普通高校招生（春季）考试机电一体化真题-试卷

选择本卷全部试题

题型：选择题难易度：易

1 . (2015•山东) 在CAD图层管理器中，不能修改的参数是)( )

A. 线型名称 B. 线型 C. 颜色 D. 线宽

查看解析收藏纠错

+选题
题型：选择题难易度：易

2 . (2015•山东) 不属于标注尺寸三要素的是( )

A. 尺寸数字 B. 尺寸界线 C. 尺寸线 D. 计量单位

查看解析收藏纠错

+选题
题型：选择题难易度：易

3 . (2015•山东) 如图所示，正确的左视图是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

4 . (2015•山东) 如图所示，正确的右视图是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

5 . (2015•山东) 关于螺纹紧固件连接图的画法，下列说法错误的是( )

A. 当剖切平面通过螺纹连接件的轴线时，连接件均按不剖绘制 B. 两个被连接件的接触面要画两条线 C. 相邻两零件，它们的剖面线方向应相反或间隔不同 D. 螺纹紧固件的工艺结构可省略不画

查看解析收藏纠错

+选题
题型：选择题难易度：易

6 . (2015•山东) 如图所示，正确的A-A移出断面图是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

7 . (2015•山东) 如图所示，螺纹孔尺寸标注正确的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

8 . (2015•山东) 如图所示，正确的一组视图是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

9 . (2015•山东) 梯形螺纹大径36mm，螺距6mm，双线，中径公差带代号7h，能与之旋合螺纹的代号是( )

A. Tr36×12(P6)-7H B. M36×12(P6)-7H C. Tr36×6—7h D. Tr36×10(P6)-7h

查看解析收藏纠错

+选题
题型：选择题难易度：易

10 . (2015•山东) 关于局部放大图说法正确的是( )

A. 用粗实线圈出被放大部位 B. 采用的比例一定是放大的 C. 比例可以不标 D. 采用的表达方式与原图无关

查看解析收藏纠错

+选题
题型：选择题难易度：易

11 . (2015•山东) 平键连接中，如果键的强度不足，在轴的直径不变时可采取的措施是( )

A. 增加键高 B. 增加键宽 C. 只增加键长 D. 同时增加轮毂长和键长

查看解析收藏纠错

+选题
题型：选择题难易度：中档

12 . (2015•山东) 载重汽车后轮与传动轴常采用的键连接类型是( )

A. 普通平键 B. 花键 C. 楔键 D. 半圆键

查看解析收藏纠错

+选题
题型：选择题难易度：中档

13 . (2015•山东) 与滑动轴承相比，关于滚动轴承特点描述错误的是( )

A. 高速时噪声大 B. 摩擦阻力小 C. 抗冲击能力好 D. 起动灵敏，效率高

查看解析收藏纠错

+选题
题型：选择题难易度：中档

14 . (2015•山东) 滚珠螺旋传动机构应用的场合是( )
A.数控车床的进给传动部分
B.手动螺旋起重器
C.差动螺旋式微调镗刀
D.钳工用台虎钳

查看解析收藏纠错

+选题
题型：选择题难易度：中档

15 . (2015•山东) 下图所表示的螺纹防松方法是( )

A. 摩擦防松 B. 锁住防松 C. 不可拆防松 D. 自锁防松

查看解析收藏纠错

+选题
题型：选择题难易度：难

16 . (2015•山东) 下列带轮的直径尺寸与图所示带轮结构相符的是( )

A. 50mm B. 100mm C. 300mm D. 500mm

查看解析收藏纠错

+选题
题型：选择题难易度：易

17 . (2015•山东) 将曲柄滑块机构中的滑块改为机架，其应用场合是( )

A. 手摇唧筒 B. 柴油机汽缸机构 C. 摄影平台升降机构 D. 汽车吊车摆缸式液动机构

查看解析收藏纠错

+选题
题型：选择题难易度：中档

18 . (2015•山东) 链传动的张紧轮应靠近( )

A. 小轮紧边内侧 B. 小轮松边外侧 C. 大轮紧边内侧 D. 大轮松边外侧

查看解析收藏纠错

+选题
题型：选择题难易度：易

19 . (2015•山东) 龙门刨床工作台与床身之间采用的齿轮传动类型是( )

A. 内啮合齿轮传动 B. 齿轮齿条传动 C. 锥齿轮传动 D. 交错轴齿轮传动

查看解析收藏纠错

+选题
题型：选择题难易度：易

20 . (2015•山东) 气压传动系统中，气源三联件的组成是( )

A. 空气过滤器，压力表、减压阀 B. 油雾器、后冷却器，减压阀 C. 进气阀、空气过滤器、油雾器 D. 空气过滤器、减压阀，油雾器

查看解析收藏纠错

+选题
题型：选择题难易度：易

21 . (2015•山东) 带电灭火时不可使用的灭火器是( )

A. 干粉灭火器 B. 1211灭火器 C. 泡沫灭火器 D. 二氧化碳灭火器

查看解析收藏纠错

+选题
题型：选择题难易度：易

22 . (2015•山东) 开关断开的电路状态是.( )

A. 通路 B. 闭路 C. 短路 D. 断路

查看解析收藏纠错

+选题
题型：选择题难易度：易

23 . (2015•山东) 教室内装有多盏电灯，每多开一盏电灯，则线路上( )

A. 总电阻增大 B. 总电压增大 C. 总电流增大 D. 总电流不变

查看解析收藏纠错

+选题
题型：选择题难易度：易

24 . (2015•山东) 电容器在充电过程中，其电流和电压的变化情况是( )

A. 电流变小，电压变大 B. 电流变大，电压变小 C. 电流变大，电压变大 D. 电流变小，电压变小

查看解析收藏纠错

+选题
题型：选择题难易度：易

25 . (2015•山东) 电磁炉所采用的工作原因是( )

A. 电流的热效应 B. 电磁感应 C. 欧姆定律 D. 基尔霍夫定律

查看解析收藏纠错

+选题
题型：选择题难易度：易

26 . (2015•山东) 关于照明线路说法正确的是( )

A. 插座接线"左火右零" B. 开关接在灯具相线侧 C. 电度表接在家庭总开关后 D. 可以用铜丝代替保险丝

查看解析收藏纠错

+选题
题型：选择题难易度：中档

27 . (2015•山东) RLC串联谐振电路，当增大电源频率时，则电路性质为( )

A. 感性 B. 容性 C. 纯电阻性 D. 先感性后容性

查看解析收藏纠错

+选题
题型：选择题难易度：中档

28 . (2015•山东) 纯电感电路中电压超前电流90°，此角度是指( )

A. 相位 B. 初相位 C. 相位差 D. 相量

查看解析收藏纠错

+选题
题型：选择题难易度：中档

29 . (2015•山东) 某电路两端的电压u=220sin(100πt+60°)V，流过的电流i=22sin(100πt+60°)A，则该电路无功率为( )

A. 4840Var B. 2420Var C. 1210Var D. 0Var

查看解析收藏纠错

+选题
题型：选择题难易度：中档

30 . 下(2015•山东) 下列电光源中，发热量最低，效率最高的是( )

A. 白炽灯 B. 荧光灯 C. LED灯 D. 碘钨灯

查看解析收藏纠错

+选题
题型：选择题难易度：中档

31 . 变压器的绕组匝数较多的是( )

A. 原绕组 B. 副绕组 C. 高压绕组 D. 低压绕组

查看解析收藏纠错

+选题
题型：选择题难易度：中档

32 . 已知输入端\( {U}_{1}\)=400V，输出端\( {U}_{2}\)=36V的单相变压器，当副边接一个电阻负载后\( {I}_{2}\)=5A，变压器的效率为90%时，则原绕组电流为( )

A. 0.45A B. 0.5A C. 1A D. 5A

查看解析收藏纠错

+选题
题型：选择题难易度：中档

33 . 关于自耦调压器，下列说法错误的是( )

A. 一、二次绕组是分开的 B. 公共端接中性线 C. 不能作安全变压器使用 D. 使用前输出电压要调零

查看解析收藏纠错

+选题
题型：选择题难易度：中档

34 . 复合按钮在复位时的动作为( )

A. 动合触点先闭合 B. 动断触点先闭合 C. 动合触点先断开 D. 动断触点先断开

查看解析收藏纠错

+选题
题型：选择题难易度：中档

35 . 三相异步电动机正常运行时，随着转速的升高，定子电流( )

A. 增大 B. 减小 C. 不变 D. 先减小后不变

查看解析收藏纠错

+选题
题型：选择题难易度：中档

36 . 电动机的绕组对地绝缘电阻用兆欧表测量时，其绕组应接兆欧表的端子是( )

A. L端 B. E端 C. G端 D. 任意端

查看解析收藏纠错

+选题
题型：选择题难易度：中档

37 . 直流电动机的电枢绕组中电流为( )

A. 直流 B. 交流 C. 脉动直流 D. 交直流混合

查看解析收藏纠错

+选题
题型：选择题难易度：中档

38 . FX2N系列的PIC中，产生周期为60s脉冲发生器的是( )

A. M8011 B. M8012 C. M8013 D. M8014

查看解析收藏纠错

+选题
题型：选择题难易度：中档

39 . 下列关于FX2N系列PLC指令语句正确的是( )

A. RSTC9 B. LDPX8 C. ANBYo D. OUTX1

查看解析收藏纠错

+选题
题型：选择题难易度：中档

40 . (2015•山东) 用示波器观察标准正弦电压波形，一个周期水平距离为4div，且挡位为5ms/div，扩展开关放在"×5"的位置，则该电压的频率为( )

A. 5Hz B. 25Hz C. 50Hz D. 250Hz

查看解析收藏纠错

+选题
题型：选择题难易度：中档

41 . (2015•山东) 用指针式万用表的电阻挡测量正常三极管，黑表笔接管脚1，红表笔分别接管脚2和3，指针偏转角度都较大，则该管为( )

A. NPN型，管脚1为基极 B. PNP型，管脚1为集电极 C. PNP型，管脚3为基极 D. NPN型，管脚2为基极

查看解析收藏纠错

+选题
题型：选择题难易度：中档

42 . (2015•山东) 单相桥式整流电路中，二极管承受的最高反向工作电压为28.28V，该整流电路输出电压为( )

A. 9V B. 18V C. 20V D. 24V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

43 . (2015•山东) 用三端稳压器组成稳压电路，要求\( {U}_{0}\)=5V，\( {I}_{0}\)=0.1A，应选用的稳压器是( )

A. CW7805 B. CW7905 C. CW78M05 D. CW78L05

查看解析收藏纠错

+选题
题型：选择题难易度：中档

44 . (2015•山东) 当基本共射放大电路输入交流小信号时，输出电压波形若出现底部削平，则失真为( )

A. 截止失真 B. 饱和失真 C. 交越失真 D. 线性失真

查看解析收藏纠错

+选题
题型：选择题难易度：中档

45 . (2015•山东) 射极输出器的输出电压与输入电压相比( )

A. 相位相同，幅度增大 B. 相位相反，幅度增大 C. 相位相同，幅度近似相等 D. 相位相反，幅度近似相等

查看解析收藏纠错

+选题
题型：选择题难易度：中档

46 . (2015•山东) 如图所示，已知R=6Ω，则ab间的电阻为( )

A. 2Ω B. 4Ω C. 6Ω D. 8Ω

查看解析收藏纠错

+选题
题型：选择题难易度：中档

47 . 如图所示集成运放电路，当为-10V，则输入电压为( )

A. 2V B. -2V C. 10V D. ―10V

查看解析收藏纠错

+选题
题型：选择题难易度：

48 . (2015•山东) 十六进制数64，转换成十进制数为( )

A. 80 B. 90 C. 100 D. 102

查看解析收藏纠错

+选题
题型：选择题难易度：易

49 . (2015•山东) 两输入端的门电路，当输入为1和0时，输出不为1的是( )

A. 与非门 B. 或门 C. 或非门 D. 异或门

查看解析收藏纠错

+选题
题型：选择题难易度：中档

50 . (2015•山东) 555时基电路，当\( {\stackrel{̄}{R}}_{0}=0\)时，\( TH<\frac{2}{3}{V}_{\alpha },\overline{TR}<\frac{1}{3}{V}_{a}\)时，开关管( )

A. 导通 B. 截止 C. 保持原态 D. 放大

查看解析收藏纠错

+选题
题型：简答题难易度：易

51 . (2015•山东) 如图所示为某同学进行钳工平面锉削实训操作示意图，请问：
(1)图中(a)，(b)，(c)分别表示什么锉削方法?
(2)最后锉光应采用哪种方法?
(3)检验锉削面的平面度误差常采用什么方法?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

52 . (2015•山东) 如图所示为家用缝纫机及踏板机构示意图，请问：
(1)踏板机构应用了哪种铰链四杆机构?
(2)缝纫机在使用中会出现"卡死"现象，该现象发生时图中哪两个杆件共线?缝纫机运行过程中是如何克服的?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

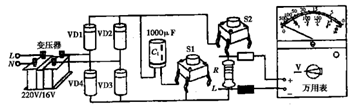

53 . (2015•山东) 如图所示为某同学连接的整流滤波电路，图中开关S1和S2均处于断开状态，请问：
(1)只按下S1时，万用表的读数应是多少?
(2)只按下S2时，万用表的读数应是多少?
(3)同时按下S1和S2时，万用表的读数应是多少?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

54 . (2015•山东) 如图所示为某同学实训时所连接的触发器逻辑功能电路，其由与非门74LS00和JK触发器74112(CP下降沿触发)构成，开始LED灯不发光.请问：
(1)当开关S2，S3闭合时，要使LED灯发光，开关S1如何操作?
(2)当开关S1，S2，S3闭合时，要使LED灯熄灭，开关S1如何操作?
(3)当LED灯熄灭后，开关S2断开，S3闭合，闭合开关S1时，LED灯是否会发光?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

55 . (2015•山东) 如图所示的两级放大电路，请问：
(1)电阴\( {R}_{F}\)引入何种类型的反馈?
(2)\( {R}_{E1}\)，\( {R}_{B2}\)按反馈成分，分别是哪种反馈?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

56 . (2015•山东) 如图所示，线圈abed从左向右穿过匀强磁场B，请问：
(1)线圈abcd进入磁场的过程中，感应电流的方向如何?
(2)线圈完全进入磁场中，有无感应电流?
(3)线圈移出磁场的过程中，a，b端电动势极性及ab受力方向?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

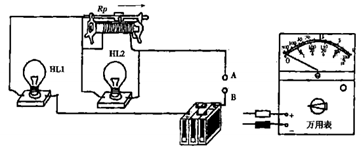

57 . (2015•山东) 如图所示为某同学实训实所连接的直流电路接线图.
(1)该同学测量灯HL1电阻值的步骤为：调整万用表至合适的电阻挡，将红黑表笔接到灯的两端，测量并读数，测量完成后拆下万用表，并将其水平放到桌面上.指出测量步骤中的错误之处.
(2)当AB连接后，\( {R}_{P}\)滑动触头向右滑动时，灯HL1，HL2的亮度分别如何变化?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

58 . (2015•山东) 如图所示的电路中，加入线电压为380V的工频三相交流电，已知R=100Ω，请问：
(1)当开关S闭合时，电流表A1和A2的读数分别是多少?
(2)当开关S断开时，电流表A1和A3及电压表V的读数如何变化?

查看解析收藏纠错

+选题
题型：作图题难易度：中档

59 . (2015•山东) 如图所示，根据所给的三视图，画出正等轴测图.

查看解析收藏纠错

+选题
题型：作图题难易度：难

60 . (2015•山东) 根据图所给的视图，补画半剖左视图.

查看解析收藏纠错

+选题
题型：作图题难易度：难

61 . (2015•山东) 根据图所示电路的输人电压波形，请画出负载两端电压\( {u}_{L}\)的波形(忽略二极管与晶闸管的管压降).

查看解析收藏纠错

+选题
题型：作图题难易度：难

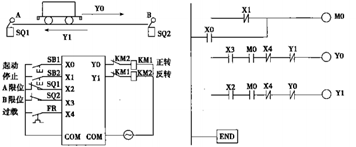

62 . (2015•山东) 如图所示，某车间送料小车的自动往复运动，采用了FX2N系列PLC控制三相异步电动机正反转来实现，并且可以在A点或B点起动，请根据所给的I/О接线图，将相应的梯形图补充完整.

查看解析收藏纠错

+选题
题型：分析计算题难易度：易

63 . (2015•山东) 如图所示的外啮合齿轮，请问：

(1)图中两齿轮正确啮合的条件是什么?
(2)已知小齿轮的齿数\( {Z}_{1}\)=24，齿顶圆直径\( {d}_{a1}\)=78mm，两齿轮标准中心距a=135mm.试计算大齿轮的齿数\( {Z}_{2}\)和它们的传动比\( {l}_{12}\).

查看解析收藏纠错

+选题
题型：分析计算题难易度：易

64 . (2015•山东) 如图所示电路中，已知\( {E}_{1}\)=10V，\( {E}_{2}\)=8V，\( {R}_{1}\)=\( {R}_{4}\)=1Ω，\( {R}_{2}={R}_{3}\)=2Ω，电阻\( {R}_{3}\)两端的电压为6V，电阻\( {R}_{4}\)消耗的功率为4W.试求：电流\( {I}_{1}\)、\( {I}_{2}\)、\( {I}_{3}\).

查看解析收藏纠错

+选题
题型：综合应用题难易度：难

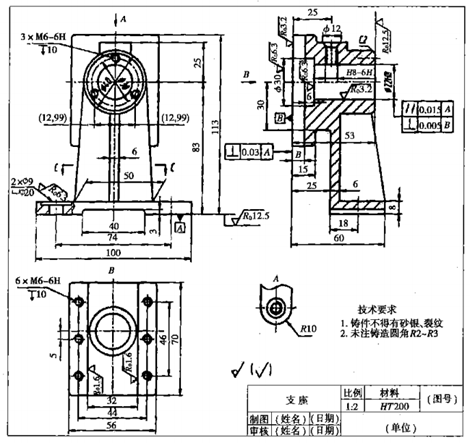

65 . (2015•山东) 根据如图所示的零件图，回答下列问题：
(1)支座宽度方向的尺寸基准是________，主视图中尺寸12.99加括号表示该尺寸为________
(2)左视图中M8-6H螺纹孔的定位尺寸是________mm.
(3)支座表面粗糙度要求最高的Ra的上限值为________mm，
(4)φ22H8孔的基本偏差数值是________，其轴线对底面有________几何公差要求.
(5)画出C-C全剖视图(尺寸从图中量取，不注尺寸).

查看解析收藏纠错

+选题
题型：综合应用题难易度：易

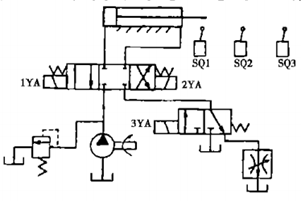

66 . (2015•山东) 分析如图所示的某组合机床液压系统原理图，能够实现"快进一工进一快退一停止"动作循环，请问：

(1)二位三通电磁阀的常态位是左位还是右位?
(2)三位四通阀的中位滑阀机能是什么型?

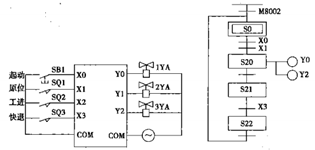

(3)若采用FX2N系列PLC控制该系统的动作，要求：当活塞处于原位SQ1时，按下起动按钮SB1，活塞快进，当活塞碰到行程开关SQ2时，活塞工进至终点碰到行程开关SQ3，活塞快退到原位并停止，液压缸锁紧.请根据上述要求及如图所示的I/O接线图，将顺序功能图补充完整.

查看解析收藏纠错

+选题
题型：综合应用题难易度：难

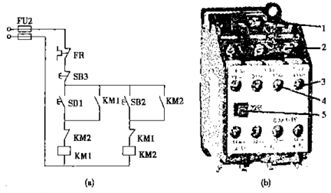

67 . (2015•山东) 某同学根据图(a)所示接触器联锁正反转原理图进行配盘接线，请问：
(1)图(b)所示的接触器KM1中1，2，3、4处所连接的部件名称分别是什么?当按下手动按钮5时主触点如何动作?

(2)如图所示为该同学完成的接线图，已知所用接触器线圈电阻为1800Ω，若将万用表两表笔放到FU2前端，只按下按钮SB1，所测电阻为多少?只压下接触器KM1的手动按钮5，所测电阻又为多少?
(3)如果在FU2前加额定电压，按下按钮SB2后松开，会发生什么现象?
(4)根据原理图将接线图补画完整.

查看解析收藏纠错

+选题
