2020年机电一体化电子技术第四章触发器单元测试-试卷

选择本卷全部试题

题型：选择题难易度：易

1 . 钟控同步RS触发器中，当R，S取值不同时，则Q的值为( )

A. R B. S C. 1 D. 0

查看解析收藏纠错

+选题
题型：选择题难易度：易

2 . JK 触发器的逻辑功能是( )

A. 置0、置1 B. 置0、置1、保持 C. 保持、翻转 D. 置0、置1、保持、翻转

查看解析收藏纠错

+选题
题型：选择题难易度：易

3 . 下降沿触发的集成JK触发器，当输入端J＝1，K＝0，在触发脉冲CP高电平期间触发器的状态是( )

A. 置0 B. 置1 C. 翻转 D. 不变

查看解析收藏纠错

+选题
题型：选择题难易度：中档

4 . 不能避免“空翻”现象的触发器是( )

A. 基本RS触发器 B. 集成JK 触发器 C. 同步RS触发器 D. 集成D触发器

查看解析收藏纠错

+选题
题型：选择题难易度：中档

5 . 同步RS触发器的两个输入端应避免( )

A. R、S端同时被置1 B. R、S端同时被置0 C. R端置1、S端置0 D. S端置0、R端置1

查看解析收藏纠错

+选题
题型：选择题难易度：中档

6 . 时钟触发器在时钟脉冲到来时翻转，脉冲消失后，其输出状态( )

A. 恢复原状态 B. 保持现状态 C. 随输人状态变化而变化 D. 不确定

查看解析收藏纠错

+选题
题型：选择题难易度：易

7 . 若将JK 触发器置成1态，需要在J，K控制输入端加的信号是( )

A. J=1，K=1 B. J=0，K=0 C. J=0，K=1 D. J=1，K=0

查看解析收藏纠错

+选题
题型：选择题难易度：易

8 . 如图所示的D触发器的翻转时刻是在CP 脉的( )

A. 上升沿 B. 下降沿 C. 高电平 D. 低电平

查看解析收藏纠错

+选题
题型：选择题难易度：中档

9 . 只具有置0、置1逻辑功能的触发器是( )

A. RS触发器 B. JK 触发器 C. D触发器 D. T触发器

查看解析收藏纠错

+选题
题型：选择题难易度：中档

10 . 下降沿触发的集成JK触发器，J＝1，K＝1，在CP下降沿时，触发器被( )

A. 置0 B. 置1 C. 保持 D. 翻转

查看解析收藏纠错

+选题
题型：选择题难易度：中档

11 . 如图所示，D触发器的翻转时刻是在CP脉冲的( )

A. 上升沿 B. 下降沿 C. 高电平 D. 低电平

查看解析收藏纠错

+选题
题型：选择题难易度：中档

12 . 如图所示的JK触发器，设初态为0，则经过1和100个脉冲后触发器的状态分别为( )

A. 0，0 B. 0，1 C. 1，0 D. 1，1

查看解析收藏纠错

+选题
题型：选择题难易度：中档

13 . 下降沿触发的JK触发器，若J，K端同时接地，在触发脉冲下降沿时，触发器可实现( )

A. 翻转 B. 置0 C. 保持 D. 置1

查看解析收藏纠错

+选题
题型：简答题难易度：中档

14 . 如图所示电路中，试分析：
(1)该触发电路能实现的逻辑功能；
(2)若Q的初始状态为1，则在第一个触发脉冲的上升沿、下降沿时Q的状态。

查看解析收藏纠错

+选题
题型：简答题难易度：中档

15 . 试分析JK 触发器作如图所示连接后的逻辑功能。

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

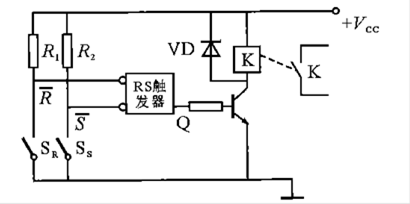

16 . 如图所示的电路，VD是保护三极管不被击穿的二极管，K为继电器及其触点，R₁，R₂为电源隔离电阻，S_s，S_R为按钮开关。问：
(1)当Ss闭合后和断开后，触点K如何变化？
(2)当S_R闭合后和断开后，触点K如何变化？

查看解析收藏纠错

+选题
题型：综合应用题难易度：易

17 . 如图所示为集成JK触发器，已知CP，J，K的波形，设触发器初态为0，试画出Q端的波形。

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

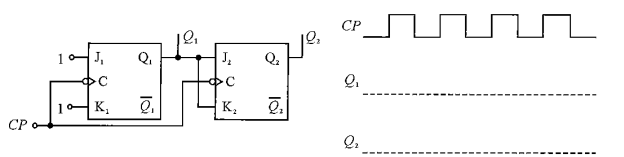

18 . 两级集成JK触发器作如图所示的连接，若触发器的初始状态为Q₁，Q₂都为0，试画出Q₁，Q₂的波形。

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

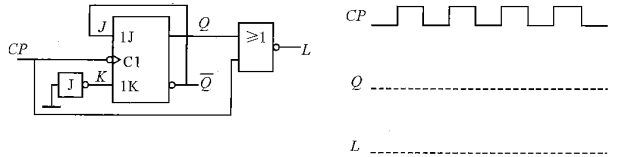

19 . 根据如图所示的逻辑电路，画出Q与L的波形图(设Q的初态为0)。

查看解析收藏纠错

+选题
题型：综合应用题难易度：易

20 . 请根据如图所示的逻辑电路，画出Q的波形图。

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

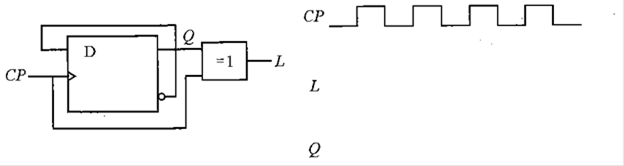

21 . 请根据如图所示的逻辑电路，画出L与Q的波形图(设Q的初态为0)。

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

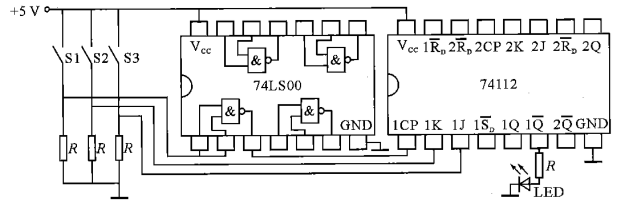

22 . 如图所示为某同学实训时所连接的触发器逻辑功能电路，其由与非门74LS00和JK触发器74112(CP 下降沿触发)构成，开始LED灯不发光。请问：
(1)当开关S2、S3闭合时，要使LED灯发光，开关S1如何操作？
(2)当开关S1、S2、S3闭合时，要使LED灯熄灭，开关S1如何操作？
(3)当LED灯熄灭后，开关S2断开，开关S3闭合，开关S1闭合时，LED灯是否会发光？

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

23 . 如图所示，与非门构成的基本RS触发器的初始状态为0，试根据R、S的波形，画出Q端的波形。

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

24 . JK触发器的初始状态为0，CP下降沿触发，试根据如图所示CP，J，K的波形，画出Q端的波形。

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

25 . 怎样利用JK 触发器组成一个四位二进制加法计数器？

查看解析收藏纠错

+选题
