2020年机电一体化机械制图第一章单元测试-试卷

选择本卷全部试题

题型：选择题难易度：易

1 . 机械图样中，A3图纸的幅面尺寸是( )

A. 210×297 B. 297×420 C. 420×594 D. 594×841

查看解析收藏纠错

+选题
题型：选择题难易度：易

2 . 下列说法正确的是( )

A. 导体通过的电量越多，电流就越大 B. 导体通电时间越长，电流就越小 C. 导体通过的电量越多，电流就越小 D. 电量一定时，所需时间越短，电流越大

查看解析收藏纠错

+选题
题型：选择题难易度：中档

3 . 关于图形，下列说法错误的是( )

A. 两相交的中心线应是线处画相交，而不是点处画相交 B. 虚线与虚线相交处应留空隙 C. 点画线的两端应是线段 D. 中心线超出图形轮廓线

查看解析收藏纠错

+选题
题型：选择题难易度：易

4 . 如图所示，圆的实际直径为10mm，采用比例2：1画图后，该圆正确的尺寸标注是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

5 . 在图样上斜体字字头向右倾斜与水平方向成( )

A. 75° B. 60° C. 45° D. 30°

查看解析收藏纠错

+选题
题型：选择题难易度：中档

6 . 机械图样中的比例是指( )

A. 图样与实物对应线性尺寸之比 B. 实物与图样对应线性尺寸之比 C. 图样与实物之比 D. 实物与图样之比

查看解析收藏纠错

+选题
题型：选择题难易度：易

7 . 按2：1的比例作图，如果零件尺寸是50mm，那么在图纸上应标注的尺寸是( )

A. 100 mm B. 25mm C. 50 mm D. 75mm

查看解析收藏纠错

+选题
题型：选择题难易度：易

8 . 在两种或两种以上图线重叠时，粗实线、虚线、细点画线、细双点画线、波浪线中，应先画( )

A. 细点画线 B. 虚线 C. 粗实线 D. 细双点画线

查看解析收藏纠错

+选题
题型：选择题难易度：中档

9 . 机件的真实大小应以______为依据。( )

A. 在图样上用直尺直接测量 B. 图样上所注的尺寸数值 C. 图样上的尺寸数值结合比例 D. 无法确定

查看解析收藏纠错

+选题
题型：选择题难易度：易

10 . 图样中的尺寸，以______为单位时，不需标注计量单位的符号或名称。( )

A. 米 B. 厘米 C. 毫米 D. 微米

查看解析收藏纠错

+选题
题型：选择题难易度：易

11 . 图样中所标注的尺寸，为该图样所示机件的______尺寸，否则应另加说明。( )

A. 毛坯 B. 粗加工 C. 精加工 D. 最后完工

查看解析收藏纠错

+选题
题型：选择题难易度：易

12 . 标尺寸时，尺寸线和尺寸界线应用______画出。( )

A. 粗实线 B. 细实线 C. 虚线 D. 细点画线

查看解析收藏纠错

+选题
题型：选择题难易度：易

13 . 一个标注完整的尺寸包括的要素有( )

A. 尺寸界线、尺寸线、尺寸数字 B. 尺寸界线、尺寸线、尺寸单位 C. 尺寸界线、尺寸线、尺寸箭头 D. 尺寸界线、尺寸线、尺寸公差

查看解析收藏纠错

+选题
题型：选择题难易度：中档

14 . 标注尺寸时，尺寸界线不能由______引出。( )

A. 轮廓线 B. 轴线 C. 对称中心线 D. 细双点画线

查看解析收藏纠错

+选题
题型：选择题难易度：易

15 . 标注尺寸中，尺寸线表示尺寸的( )

A. 范围 B. 方向 C. 大小 D. 不能确定

查看解析收藏纠错

+选题
题型：选择题难易度：中档

16 . 下列关于尺寸线的说法错误的是( )

A. 尺寸线应用细实线绘制 B. 尺寸线不能用其他图线代替 C. 尺寸线不得与其他图线重合或画在其延长线上 D. 尺寸线必须与尺寸界线垂直

查看解析收藏纠错

+选题
题型：选择题难易度：易

17 . 标注球的直径时，在数字前应加注( )

A. Φ B. R C. SΦ D. SR

查看解析收藏纠错

+选题
题型：选择题难易度：中档

18 . 关于角度的尺寸标注，下列说法错误的是( )

A. 角度数字一律书写成水平方向 B. 角度数字一般注写在尺寸线的中断处 C. 尺寸界线应互相平行，尺寸线应画成直线 D. 尺寸界线应沿径向引出，尺寸线应画成圆弧

查看解析收藏纠错

+选题
题型：选择题难易度：中档

19 . 如图所示，尺寸标注错误的是( )

A. 10的标注 B. 20的标注 C. R16的标注 D. R15的标注

查看解析收藏纠错

+选题
题型：选择题难易度：中档

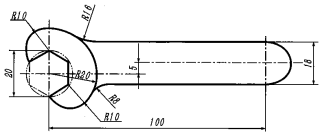

20 . 关于如图所示扳手平面图形，下列表述正确的是( )

A. R10、R20、20为定形尺寸 B. 5、100、R20为定位尺寸 C. 圆弧R16为中间线段，圆弧R10为已知线段 D. 圆弧R8、R16为中间线段

查看解析收藏纠错

+选题
题型：选择题难易度：易

21 . A1图纸经过两次对折后所得图纸，其幅面尺寸是( )

A. 594×841 B. 420×594 C. 297×420 D. 210×297

查看解析收藏纠错

+选题
题型：选择题难易度：易

22 . 当字母和数字与汉字混合书写时，下列说法正确的是( )

A. 字母和数字写成斜体，汉字用仿宋体 B. 字母和数字写成斜体，汉字用长仿宋体 C. 字母和数字写成直体，汉字用仿宋体 D. 字母和数字写成直体，汉字用长仿宋体

查看解析收藏纠错

+选题
题型：选择题难易度：中档

23 . 下列说法错误的是( )

A. 草图也称徒手图，是以目测估计图形与实物的比例徒手绘制的图样 B. 圆弧连接就是用一段圆弧光滑地连接相邻两线段的作图方法 C. 圆一般应标注直径，而圆弧不论大小一般均应标注半径 D. 确定平面图形各组成部分形状和大小的尺寸称为定形尺寸

查看解析收藏纠错

+选题
题型：选择题难易度：易

24 . 图样上所标注的尺寸数字，是根据( )

A. 图样采用的比例计算 B. 机件的真实大小 C. 直接在图样上测量 D. 无法确定

查看解析收藏纠错

+选题
