机械制造液压与气压传动液压传动测试卷-试卷

题型：选择题难易度：中档

1 . 下列关于液压元件的功能,下列描述正确的是（）

A. 溢流阀主要串接在进油路上,起到限压保护作用 B. 调速阀主要用于控制油液流动方向、接通或关闭油路 C. 当将单向阀接在泵出口时,可以使泵免受系统中的液压冲击 D. 如果将减压阀接在液压缸回油路上,则可以提高执行元件的运动平稳性

查看解析收藏纠错

+选题
题型：选择题难易度：易

2 . 下列属于液压系统执行元件的是（）

A. 蓄能器 B. 减压阀 C. 单向变量泵 D. 液压马达

查看解析收藏纠错

+选题
题型：选择题难易度：易

3 . 为防止立式液压缸因自重而造成超速运动,应采用的液压回路是（）

A. 锁紧回路 B. 平衡回路 C. 调压回路 D. 调速回路

查看解析收藏纠错

+选题
题型：选择题难易度：易

4 . 径向柱塞泵的特点是（）

A. 工作压力低,可变量 B. 存在不平衡径向力,易于磨损 C. 结构简单，自吸能力弱 D. 噪音大、尺寸小、重量轻

查看解析收藏纠错

+选题
题型：选择题难易度：易

5 . 常用的流量阀有调速阀和（）

A. 节流阀 B. 顺序阀 C. 溢流阀 D. 单向阀

查看解析收藏纠错

+选题
题型：选择题难易度：易

6 . 蓄能器是一种（）.

A. 控制系统压力的装置 B. 油液储存装置 C. 能量储存装置 D. 单向阀

查看解析收藏纠错

+选题
题型：选择题难易度：易

7 . 用来减低液压系统中某一分支油路压力,以满足执行机构需要的元件是（）

A. 溢流阀 B. 顺序阀 C. 减压阀 D. 调速阀

查看解析收藏纠错

+选题
题型：选择题难易度：易

8 . 非工作状态时,减压阀与溢流阀的阀口情况是（）

A. 减压阀常开、溢流阀常闭 B. 都常闭 C. 减压阀常闭、溢流阀常开 D. 都常开

查看解析收藏纠错

+选题
题型：选择题难易度：易

9 . 能实现液压回路锁紧的为（）

A. 换向阀与单向阀 B. 单向阀与溢流阀 C. 节流阀与增压缸 D. 都可以

查看解析收藏纠错

+选题
题型：选择题难易度：易

10 . 液压系统的优点是（）

A. 传动准确、效率高 B. 不能实现过载保护 C. 不能实现远距离操纵 D. 速度、功率可作无级调节

查看解析收藏纠错

+选题
题型：选择题难易度：易

11 . 下列滑阀机能中既能锁紧液压缸,同时又能使液压泵卸荷的是（）

A. O型

查看解析收藏纠错

+选题
题型：选择题难易度：中档

12 . 当油液流经无分支不等径管道时,若某两处横截面面积>,则流速与的关系是（）

A. > B. = C. < D. 不确定

查看解析收藏纠错

+选题
题型：选择题难易度：易

13 . 采用卸荷回路的目的是为了（）

A. 减小流量损失 B. 减小压力损失 C. 减少功率损失 D. 提高系统发热

查看解析收藏纠错

+选题
题型：选择题难易度：易

14 . 下列关于双出杆活塞式液压缸的描述正确的是（）

A. 工作台往复运动速度不相等 B. 活塞两个方向所受作用力相等 C. 液压缸运动范围可达有效行程的3倍 D. 可进行差动连接

查看解析收藏纠错

+选题
题型：选择题难易度：易

15 . 要实现液压缸差动连接，可选用三位换向阀的滑阀机能是（）

A. M B. Y C. P D. H

查看解析收藏纠错

+选题
题型：选择题难易度：易

16 . 当液压系统同时受几个负载并联时,压力的大小等于（）

A. 所有负载之和 B. 最大、最小负载之差 C. 所有负载中最大者 D. 所有负载中最小者

查看解析收藏纠错

+选题
题型：选择题难易度：易

17 . 为消除负载突然减小时液压缸产生前冲现象,可以设置在液压缸回油路上,产生背压的液压控制阀是（）

A. 减压阀 B. 溢流阀 C. 顺序阀 D. 调速阀

查看解析收藏纠错

+选题
题型：选择题难易度：中档

18 . 液压千斤顶大小活塞直径之比为6:1,如果大活塞上升2mm,则小活塞被压下的距离为（）

A. 72 mm B. 36 mm C. 24mm D. 12 mm

查看解析收藏纠错

+选题
题型：选择题难易度：易

19 . 液压缸结构不变时,液压缸运动速度取决于（）

A. 外负载大小 B. 泵输出流量 C. 系统压力 D. 进入液压缸的流量

查看解析收藏纠错

+选题
题型：选择题难易度：易

20 . 下列回路中,属于方向控制回路的是（）

A. 制动回路 B. 卸荷回路 C. 平衡回路 D. 保压回路

查看解析收藏纠错

+选题
题型：选择题难易度：中档

21 . 对于下列4种液压控制阀的描述不正确的是（）

A. 换向阀用于控制油液的流动方向、接通或关闭油路 B. 节流阀是利用弹簧力和液压力相平衡的原理工作的 C. 在定量泵的机床油路中,可用减压阀来降低控制油路的工作压力 D. 将溢流阀接在液压缸的回路上,可提高执行元件的运动平稳性

查看解析收藏纠错

+选题
题型：选择题难易度：中档

22 . 如图6-1所示液压传动系统,若F=3000 N,P=5 Mpa,q=1.5xm³/s,则活塞移动速度为（）

图6-1

A. 2.5 mm/s B. 2.5 m/s C. 3mm/s D. 3m/s

查看解析收藏纠错

+选题
题型：选择题难易度：中档

23 . 液压千斤顶大、小活塞直径之比为10:1,如果小活塞运动的速度是200 mm/s,大活塞运动的速度为（）

A. 2 mm/s B. 4mm/s C. 6 mm/s D. 8 mm/s

查看解析收藏纠错

+选题
题型：选择题难易度：易

24 . 溢流阀的调节压力低于推动活塞运动需压力时，系统（）

A. 能正常工作 B. 不能正常工作 C. 不受影响 D. 有影响但能正常工作

查看解析收藏纠错

+选题
题型：选择题难易度：中档

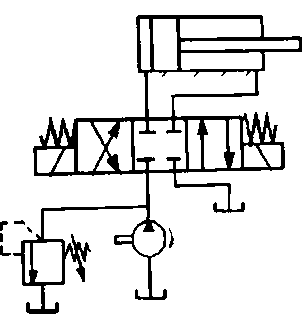

25 . 如图 6-2所示液压传动系统,下列说法正确的是（）

图 6-2

A. 换向阀中位机能为O型 B. 活塞杆向右移动速度大于向左移动速度 C. 图示位置液压泵能够实现卸荷 D. 图中换向阀为三位四通电液换向阀

查看解析收藏纠错

+选题
题型：选择题难易度：易

26 . 节流阀串联在液压缸的回油路上构成调速回路,这种回路属于（）

A. 进油节流调速 B. 回油节流调速 C. 旁路节流调速 D. 容积节流调速

查看解析收藏纠错

+选题
题型：选择题难易度：易

27 . 外啮合式齿轮泵能够吸、压油,是因为（）

A. 油液存在压力 B. 油液能输送能量 C. 齿轮泵自吸能力强 D. 泵内密封容积变化

查看解析收藏纠错

+选题
题型：选择题难易度：易

28 . 液压缸差动连接工作时,缸的（）

A. 运动速度增大 B. 压力增加 C. 运动速度减小 D. 压力减小

查看解析收藏纠错

+选题
题型：选择题难易度：易

29 . 有两个调定压力分别为5MPa 和 10 MPa的溢流阀,并联在液压泵的出口处,当外载
趋于无穷大时,泵的出口压力应为（）

A. 5 MPa B. 10 MPa C. 15 MPa D. 20 MPa

查看解析收藏纠错

+选题
题型：选择题难易度：中档

30 . 对于差动连接的单出杆活塞式液压缸,在输入流量和工作压力都相同的情况下,“快
进”和“快退”速度相等时,其活寨直径D是活塞杆直径d的（）

A. 1倍 B. √2 倍 C. √3倍 D. 2倍

查看解析收藏纠错

+选题
题型：简答题难易度：中档

31 . 看懂图6-3所示液压回路,回答下列问题:

图6-3
(1)写出件 2、3、4的名称。
(2)由件5组成的调速回路属于哪一种?
(3)件4的往复速度是否相等?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

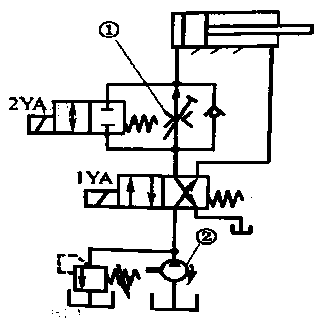

32 . 如图 6-4所示液压回路,回答下列问题:

图 6-4
(1)当1YA断电时,分析活塞杆的运动方向。
(2)写出元件①和元件②的名称。
(3)该回路采用了哪种节流调速回路?该回路运动平稳性好吗?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

33 . 如图 6-5 所示的液压回路,无杆腔有效面积为A1=100 cm,有杆腔的有效面积A2=50cm²。液压z泵的额定流量为 10 L/min,节流阀允许通过的流量为3L/min。溢流阀调定压力为P=10MPa,外负载F=500N,试回答下面的问题:

图 6-5
(1)活塞往复的速度是否相等?
(2)当2YA、3YA通电时,液压缸左腔的压力是多少?
(3)液压缸慢进状态时,液压泵出口处压力是多少?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

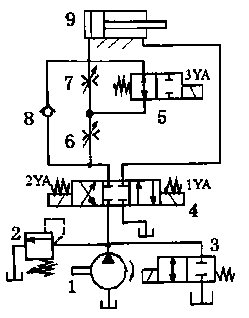

34 . 如图 6-6所示液压回路图,回答下列问题:

图 6-6
(1)写出件2的作用。
(2)写出件6的名称。
(3)当三位四通换向阀左位接通时,液压缸的回油经哪些元件回油箱?
(4)元件9的运动范围是其有效行程的多少倍?
(5)该系统的运动平稳性较好还是较差?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

35 . 如图 6-7 所示，某机床液压系统由主油路和夹紧支路组成，分析液压回路,回答下列问题:

图 6-7
(1)写出阀 1、阀2的名称。
说明夹紧液压缸3中弹簧的作用。
(3)图示状态下工件是否被夹紧?
(4)工件夹紧时几号电磁铁得电?
(5)工件加工过程中,主液压缸4的活塞向右运动，有哪些电磁铁得电?

查看解析收藏纠错

+选题

题型：简答题难易度：中档

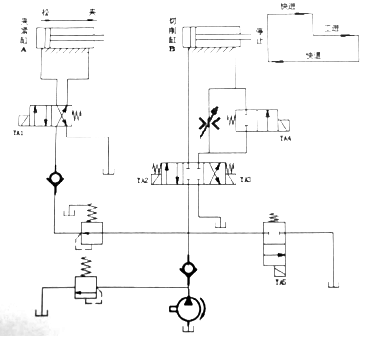

36 . 图 6-8所示液压系统,此液压系统工作过程为A夹紧,B快进、B工进、B快退、B停止、 A 松开、泵卸荷(一次执行),试写出电磁铁的动作顺序表。

图 6-8

	YA1	YA2	YA3	YA4	YA5	YA6
A夹紧
B快进
B工进
B快退
B停止
A松开
泵卸载

查看解析收藏纠错

+选题

题型：简答题难易度：中档

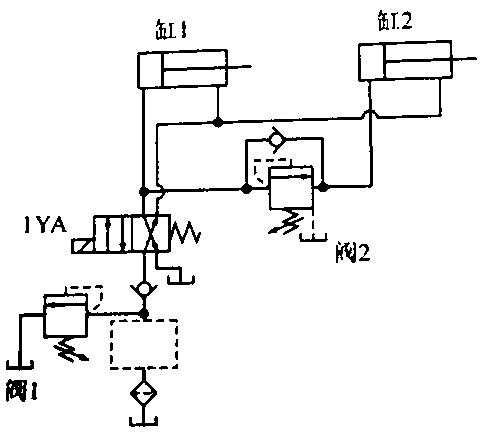

37 . 图6-9为某车床的液压传动系统原理图,能够实现两缸顺序动作,阀1的调定压力为4MPa,阀2的调定压力为2MPa。看懂原理图,完成下列问题:

图6-9
(1)在虚线框内补画单向变量泵。
(2)写出阀1、阀2的名称。
(3)当1YA通电时,写出两缸的动作顺序
(4)写出阀1的开启条件。

查看解析收藏纠错

+选题
题型：简答题难易度：中档

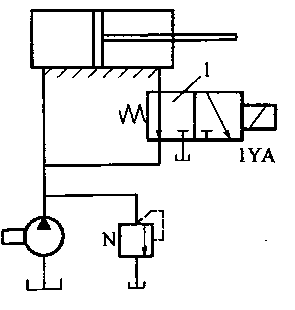

38 . 如图 6-10 所示为某液压传动系统局部回路简图。看懂系统图,回答下列问题:

图 6-10
(1)元件1的名称是什么?
(2)当元件1处于图示状态时,液压缸活塞向右还是向左运动?
(3)1YA 通电时,液压缸活塞向哪个方向运动?
(4)1YA在通电和断电两个状态下,液压缸活塞运动速度哪个大?

查看解析收藏纠错

+选题
