山东省2018年普通高校招生（春季）考试机电一体化真题-试卷

选择本卷全部试题

题型：选择题难易度：易

1 . (2018•山东) 与波浪线应用相同的图线是( )

A. 双折线 B. 双点画线 C. 粗点画线 D. 细实线

查看解析收藏纠错

+选题
题型：选择题难易度：易

2 . (2018•山东) 如图所示的主、左视图中，关于AB直线描述正确的是( )

A. AB平行于H面 B. AB是般位置直线 C. AB是一般位置平面与侧平面的交线 D. AB在H面上的投影反映实长

查看解析收藏纠错

+选题
题型：选择题难易度：中档

3 . (2018•山东) 如图所示，正确的左视是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

4 . (2018•山东) 关于正等轴测图，描述正确的是( )

A. OX轴与OZ轴夹角是90° B. 画正等轴测图时宽度方向按实际尺寸的1/2测量 C. 正等轴测图是采用正投影法投影所得的图形 D. OY轴的轴向伸缩系数约等于1

查看解析收藏纠错

+选题
题型：选择题难易度：中档

5 . (2018•山东) 如图所示，正确的断面图是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

6 . (2018•山东) 如图所示，正确的俯视图是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

7 . (2018•山东) 关于局部放大图，描述正确的是( )

A. 局部放大图的比例都大于原图比例 B. 局部放大图表达方法必须与原图一致 C. 局部放大图不需要标注 D. 绘制局部放大图时，原图中的被放大部位用虚线圈出

查看解析收藏纠错

+选题
题型：选择题难易度：易

8 . (2018•山东) 一个标注完整的尺寸包括的要素有( )

A. 尺寸界线、尺寸线、尺寸数字 B. 尺寸界线、尺寸线，尺寸单位 C. 尺寸界线、尺寸线、尺寸箭头 D. 尺寸界线、尺寸线、尺寸公差

查看解析收藏纠错

+选题
题型：选择题难易度：中档

9 . (2018•山东) 如图所示，关于标准件装配的画法，正确的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

10 . (2018•山东) 一个角接触球轴承，内径85mm，宽度系列0，直径系列3，其代号是( )

A. 2317 B. 3385 C. 6385 D. 7317

查看解析收藏纠错

+选题
题型：选择题难易度：易

11 . (2018•山东) 如果平键连接的强度不足时，允许间隔180^∘布置两个键，考虑到载荷分布的不均匀性，此时的强度校核计算按( )

A. 1个键 B. 1.5个键 C. 2个键. D. 2.5个键

查看解析收藏纠错

+选题
题型：选择题难易度：易

12 . (2018•山东) 在螺纹连接的防松措施中，对顶螺母属于( )

A. 摩擦防松 B. 机械防松 C. 锁住防松 D. 不可拆防松

查看解析收藏纠错

+选题
题型：选择题难易度：中档

13 . (2018•山东) 要求径向尺寸小，可用于频繁起动场合的联轴器是( )

A. 万向联轴器 B. 齿式联轴器 C. 凸缘联轴器 D. 套筒联轴器

查看解析收藏纠错

+选题
题型：选择题难易度：中档

14 . (2018•山东) 铰链四杆机构各杆长度分别为30mm，60mm，80mm，100mm，若以30mm的杆为机架，则该机构是( )

A. 双摇杆机构 B. 双曲柄机构 C. 曲柄摇杆机构 D. 导杆机构

查看解析收藏纠错

+选题
题型：选择题难易度：易

15 . (2018•山东) 应用于高速，受力平稳、传动效率高的凸轮从动件是( )

A. 尖顶式从动件 B. 滚子式从动件 C. 平底式从动件 D. 球面式从动件

查看解析收藏纠错

+选题
题型：选择题难易度：易

16 . (2018•山东) 截面尺寸较小的V带型号是( )

A. Z型 B. Y型 C. D型 D. E型

查看解析收藏纠错

+选题
题型：选择题难易度：中档

17 . (2018•山东) 关于链传动的安装与维护，描述正确的是( )

A. 链传动必须垂直布置，并增加防护挡板 B. 应使松边在上，紧边在下，防止链条垂度过大 C. 链传动的张紧轮可以设置在链条的松边外侧，靠近大链轮处 D. 链传动张紧的目的是为了避免链条垂度过大时产生啮合不良和振动

查看解析收藏纠错

+选题
题型：选择题难易度：中档

18 . (2018•山东) 已知一对直齿圆柱齿轮的传动比i=3.5，大齿轮\( {x}_{2}\)=70，大齿轮的齿距p=6.28mm，则小齿轮的齿顶圆直径是( )

A. 39mm B. 40mm C. 44mm D. 46mm

查看解析收藏纠错

+选题
题型：选择题难易度：易

19 . (2018•山东) 为消除负载突然减小时液压缸产生前冲现象，可以设置在液压缸回油路上，产生背压的液压控制阀是( )

A. 减压阀 B. 溢流阀 C. 顺序阀 D. 调速阀

查看解析收藏纠错

+选题
题型：选择题难易度：易

20 . (2018•山东) 表示塑性力学性能指标的符号是( )

A. \( {R}_{m}\) B. HR C. K D. Z

查看解析收藏纠错

+选题
题型：选择题难易度：中档

21 . (2018•山东) 下列四种金属材料中含碳量最低的是( )

A. T8A B. 9SiCr C. Q235A D. 1Cr13

查看解析收藏纠错

+选题
题型：选择题难易度：中档

22 . (2018•山东) 可用于批量生产垫片，螺母等标准件的金属材料是( )

A. 08Mn B. Y30 C. W18Cr4V D. QT200-400

查看解析收藏纠错

+选题
题型：选择题难易度：易

23 . (2018•山东) 机床床身一般采用灰铸铁制造，是因为灰铸铁具有( )

A. 高硬度和高耐磨性 B. 良好的塑性和韧性 C. 较好的综合力学性能 D. 良好的消振性

查看解析收藏纠错

+选题
题型：选择题难易度：易

24 . (2018•山东) 钻削直径大于φ30m加的孔，一般要分两次进行钻削，第一次钻削使用的钻头直径是( )

A. 0.1~0.2倍孔径 B. 0.3~0，4倍孔径 C. 0.5～0.7倍孔径 D. 0.8~0.9倍孔径

查看解析收藏纠错

+选题
题型：选择题难易度：易

25 . (2018•山东) 既可以划线也可以找正的钳工划线工具是( )

A. 弹簧划针 B. 划线盘 C. 卡钳 D. 划线方箱

查看解析收藏纠错

+选题
题型：选择题难易度：易

26 . (2018•山东) 在电路中能够实现传输电能的是( )

A. 电源 B. 负载. C. 连接导线 D. 控制装置

查看解析收藏纠错

+选题
题型：选择题难易度：中档

27 . (2018•山东) 一个五色环电阻，各色环的颜色依次为棕，橙，红、紫、黄，则该电阻的阻值是( )
A，472Ω±1%
B.4.72kΩ±1%
C.47.2kΩ±1%
D.472kΩ±1%

查看解析收藏纠错

+选题
题型：选择题难易度：中档

28 . (2018•山东) 如图所示，已知\({R}_{1}\)=\({R}_{2}\)=\({R}_{3}\)=\({R}_{4}\)=6Ω，则a，b两端的等效电阻\({R}_{ab}\)是( )

A. 3Ω B. 6Ω C. 12Ω D. 24Ω

查看解析收藏纠错

+选题
题型：选择题难易度：易

29 . (2018•山东) 如图所示，根据RLC串联电路端电压和总电流的矢量图，说明该电路的性质是( )

A. 电阻性 B. 电感性 C. 电容性 D. 纯电容

查看解析收藏纠错

+选题
题型：选择题难易度：易

30 . (2018•山东) 用电压表测得某有源二端网络的端电压是0，说明( )

A. 外电路短路 B. 外电路断路 C. 电源的内阻是0 D. 外电路上的电流比较小

查看解析收藏纠错

+选题
题型：选择题难易度：中档

31 . (2018•山东) 同频率的三个正弦交流电流\( {i}_{1}\)、\( {i}_{2}\)和\( {i}_{3}\)，已知\( {I}_{1}={I}_{2}={I}_{3}\)，\( {i}_{1}+{i}_{2}+{i}_{3}=0\)，则它们之间的相位关系是( )

A. 同相 B. 互差30° C. 互差60° D. 互差120°

查看解析收藏纠错

+选题
题型：选择题难易度：易

32 . (2018•山东) 有一瓷介电容器标有"102"的字样，说明该电容器的容量是( )

A. 102pF B. 1000pF C. 102，F D. 1000μF

查看解析收藏纠错

+选题
题型：选择题难易度：中档

33 . (2018•山东) 判断导体做切割磁感线运动产生感应电流的方向，用的是( )

A. 安培定则 B. 左手定则 C. 右手定则 D. 楞次定律

查看解析收藏纠错

+选题
题型：选择题难易度：中档

34 . (2018•山东) 一只电阻为8Ω的扬声器，需要把电阻提高到8000才可以接入半导体收音机的输出端，为了实现这一阻抗匹配，采用的变压器的电压比是( )

A. 1 B. 10 C. 100 D. 100

查看解析收藏纠错

+选题
题型：选择题难易度：易

35 . (2018•山东) 自耦变压器在接通电源之前，应将输出电压调至( )

A. 0 B. 中间数值 C. 所需数值 D. 最大数值

查看解析收藏纠错

+选题
题型：选择题难易度：中档

36 . (2018•山东) 关于安全用电知识，描述正确的是( )
A，380/220V的中性点接地的三相四线制供电系统中，可以采用保护接地
B.电源相线可直接接入灯具，开关控制零线
C.带电设备着火时，应使用干粉灭火器、二氧化碳灭火器、泡沫灭火器等灭水
D.避雷线主要用来保护露天的变配电设备、建筑物和构筑物

查看解析收藏纠错

+选题
题型：选择题难易度：中档

37 . (2018•山东) 如图所示，时间继电器延时断开的动断触点的图形符号是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

38 . (2018•山东) 如图所示，不允许空载和轻载运行的直流电动机类型是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

39 . (2018•山东) Y-180M-2型三相异步电动机，额定频率为50Hz，则额定状态下运行时的旋转磁场的同步转速是( )

A. 3000r/min B. 2940r/min C. I800r/min D. 1500r/min

查看解析收藏纠错

+选题
题型：选择题难易度：中档

40 . (2018•山东) 关于钳形电流表的使用，描述正确的是( )

A. 用钳形电流表测量小电流时，应把导线多绕几圈放进钳口，读数即为导线的电流 B. 钳形电流表在改变量程时，应将导线从钳口中取出再改变 C. 钳形电流表将量程开关置于电流的最高挡位时，可以测量裸导线的电流 D. 钳形电流表在测量电流时，应断开电路进行测量

查看解析收藏纠错

+选题
题型：选择题难易度：中档

41 . (2018•山东) 在正反转控制电路中，起欠压保护作用的器件是( )

A. 交流接触器 B. 熔断器 C. 热继电器 D. 电源开关

查看解析收藏纠错

+选题
题型：选择题难易度：易

42 . (2018•山东) PNP三极管处于放大状态时，各极电位关系是( )

A. \( {V}_{C}>{V}_{B}>{V}_{E}\) B. \( {V}_{B}>{V}_{C}>{V}_{E}\) C. \( {V}_{B}>{V}_{E}>{V}_{C}\) D. \( {V}_{E}>{V}_{B}>{V}_{C}\)

查看解析收藏纠错

+选题
题型：选择题难易度：易

43 . (2018•山东) 如图所示，X0启动后，M2产生的脉冲周期是( )

A. 20min B. 20s C. 2s D. 200ms

查看解析收藏纠错

+选题
题型：选择题难易度：难

44 . (2018•山东) 如图所示，二极管为一般硅管，a点的电位是( )

A. -0.7V B. ＋4V C. 0V D. +0.7V

查看解析收藏纠错

+选题
题型：选择题难易度：难

45 . (2018•山东) 三菱FR-E740变频器在多段速频率操作时，若选择速度10运行，则输入端子RL，RM，RH，REX的状态是( )

A. 1010 B. O110 C. 0101 D. 1000

查看解析收藏纠错

+选题
题型：选择题难易度：中档

46 . (2018•山东) 某三极管的\( {P}_{CM}\)=100mW，\( {I}_{CM}\)=200mA，\( {U}_{\left(BR\right)CEO}\)=10V，可以使该三极管正常工作的参数是( )

A. \( {U}_{CE}=8V\)，\( {I}_{C}\)=10mA B. \( {U}_{CE}\)=2V，\( {I}_{C}\)=40mA C. \( {U}_{CE}\)=6V，\( {I}_{C}\)=20mA D. \( {U}_{CE}\)=18V，\( {I}_{C}\)=6mA

查看解析收藏纠错

+选题
题型：选择题难易度：中档

47 . (2018•山东) 关于示波器的使用，正确的是( )

A. 要调节波形垂直幅度，使用Y轴增幅旋钮 B. 当示波器的输入灵敏度选择开关置于0.5V/div，被测正弦信号经10：1探极接入，若峰峰点距离为4格，则电压峰峰值为2V C. 在输入信号频率较高时，实现双踪显示应选择"断续"的显示方式 D. 示波器的探头衰减开关改变的是X、Y轴量

查看解析收藏纠错

+选题
题型：选择题难易度：易

48 . (2018•山东) 理想集成运放的差模输入电阻\( {R}_{d}\)和差模输出电阻\( {R}_{od}\)的理想参数是( )

A. 0，0 B. ∞，0 C. 0，∞ D. ∞，∞

查看解析收藏纠错

+选题
题型：选择题难易度：中档

49 . (2018•山东) 在多级放大电路中，静态工作点相互影响的耦合方式是( )

A. 阻容耦合 B. 变压器耦合 C. 直接耦合 D. 电容耦合

查看解析收藏纠错

+选题
题型：选择题难易度：难

50 . (2018•山东) 如图所示，逻辑电路中Y的值是( )

A. B B. A+B C. \( \stackrel{̄}{A}+B\) D. A

查看解析收藏纠错

+选题
题型：简答题难易度：中档

51 . (2018•山东) 如图所示为凸缘联轴器的连接装配图.请回答：
(1)该凸缘联轴器采用的是哪种螺栓连接?
(2)凸缘联轴器适用于什么场合?
(3)该凸缘联轴器与轴之间采用什么元件实现转矩的传递?

查看解析收藏纠错

+选题
题型：简答题难易度：易

52 . (2018•山东) 如图所示为锯削薄壁管的加工示意图.请回答：
(1)为避免偶齿卡住，起锯时应该采用哪种起锯方法?并说明图示的推锯方向.
(2)简述锯削薄壁管的方法.

查看解析收藏纠错

+选题
题型：简答题难易度：中档

53 . (2018•山东) 如图所示为某冲压机床的运动简图.请回答：
(1)写出ABC组成的机构名称.
(2)G，H的接触类型是什么?
(3)杆EH的运动有什么特性?该特性具有什么实际意义?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

54 . (2018•山东) 如图所示，两组对称三相负载分别接在对称的三相电源中，电源
的线电压为380V.请回答：
(1)熔断器FU的作用.
(2)电阻炉\( {R}_{1}\)端电压与白炽灯\( H{L}_{1}\)端电压的比值.
(3)中性线可否省略?

查看解析收藏纠错

+选题
题型：简答题难易度：难

55 . (2018•山东) 如图所示，在开关S闭合的瞬间，请回答：
(1)线圈\( {L}_{1}\)中感应电动势的极性.
(2)导体AB的受力方向.

查看解析收藏纠错

+选题
题型：简答题难易度：易

56 . (2018•山东) 如图所示为电热梳调温供电电路.通过开关\( {S}_{1}\)和\( {S}_{2}\)的通断来实现低热，中热、高热和超高热四档调温.请回答：
(1)在四档调温下，分别读出电压表的读数.
(2)在超高热档位时，若电热梳断开，则电压表的读数是多少?

查看解析收藏纠错

+选题
题型：作图题难易度：中档

57 . (2018•山东) 如图所示，根据俯、左视图，补画主视图.

查看解析收藏纠错

+选题
题型：作图题难易度：难

58 . (2018•山东) 如图所示，根据主，俯视图，补画全剖的左视图，

查看解析收藏纠错

+选题
题型：作图题难易度：难

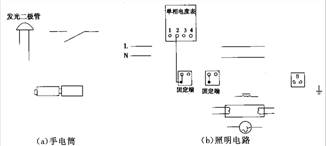

59 . (2018•山东) 某同学在实训室安装照明电路.需要用手电筒照明.如图所示，请帮助他组装手电简并进行照明电路的正确接线。

查看解析收藏纠错

+选题
题型：作图题难易度：难

60 . (2018•山东) 图所示为JK触发器组成的电路.假设触发器的初始状态为0，已知CP端的波形，请画出\( Q、\stackrel{̄}{Q}\)，A、B的波形

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

61 . (2018•山东) 如图所示的齿轮系，已知单头蜗杆的转速\( {n}_{1}\)=140/min，蜗杆转动方向如图所示，其余各齿轮齿数分别是\( {z}_{2}=40,{z}_{3}=20,{z}_{4}=30,{z}_{5}=18,{z}_{6}=54\)，请完成下列问题：
(1)计算齿轮6的转速，并判断其转向
(2)标准直齿圆柱齿轮5与齿轮6的啮合条件是什么?

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

62 . (2018•山东) 如图所示电路，已知\( u=200\sqrt{2}\mathit{sin}(314t+6{0}^{°})V\)，\( i=2\sqrt{2}\mathit{sin}314tA\)，L=255mH.请完成下列问题：
(1)读出电压表的读数和电流的初相位.
(2)计算电阻R
(3)当开关S闭合，电路的功率因数如何变化?

查看解析收藏纠错

+选题
题型：分析计算题难易度：难

63 . (2018•山东) 如图所示电路，已知电源电动势\( {E}_{2}\)=20V，电源内阻不计，电阻\( {R}_{1}\)=6\( \Omega \)，\( {R}_{a}\)=10\( \Omega \)，\( {R}_{3}\)=20\( \Omega \).请完成下列问题：
(1)当电流\( {I}_{2}=0\)时，试用支路电流法计算\( {I}_{1}\)和\( {E}_{1}\)
(2)计算电阻\( {R}_{3}\)消耗的功率.

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

64 . (2018•山东) 如图所示电路，已知\( {U}_{1}\)=10V，\( {R}_{1}\)=500Ω.当开关S与a点闭合时，电压表读数为1V；当开关S与b点闭合时，电压表读数为1.5V；当开关S与c点闭合时，电压表读数为3V.请计算被测电阻\( {R}_{c}\)的阻值.

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

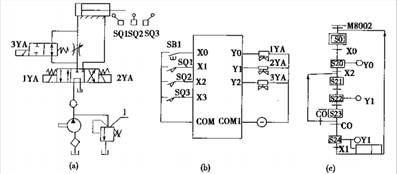

65 . (2018•山东) 如图(a)所示为某简易机床的液压传动系统.其工作原理：活塞处于原位，SQ1闭合，此时按下按钮SB1，1YA通电，活塞向右运动；活塞右行触动行程开关SQ2时，1YA和3YA通电，活塞慢速右行；当活塞触动\( S{Q}_{3}\)时，1YA、3YA断电，2YA通电，活塞退回到\( S{Q}_{2}\)位置，停留1分钟，再次慢速右行；活塞右行到\( S{Q}_{3}\)位置时，直接退回到原位，液压系统停止运行.请完成下列问题：
(1)图示位置时，该液压系统处于何种状态?
(2)在液压系统的运行过程中，件1何时会起作用?
(3)根据工作原理及图(b)所示的1/0接线图，补画图(c)顺序功能图.

查看解析收藏纠错

+选题
题型：综合应用题难易度：难

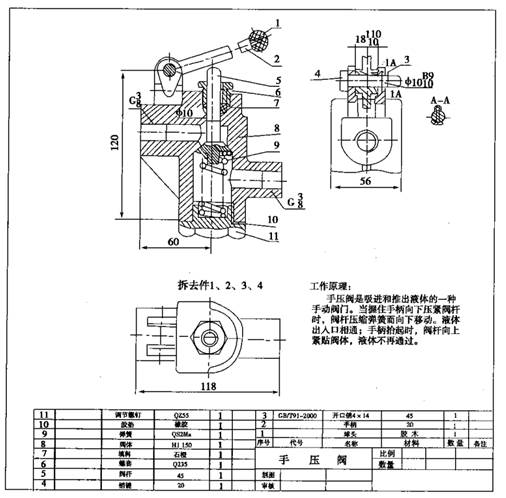

66 . (2018•山东) 如图所示为手压阀装配图.请完成下列问题：
(1)手压阀共有________ _种零件组成，其中标准件有________ 种.
(2)装配图用了________ 个视图来表达，其中俯视图采用了________ 画法，A-A是________ 图.
(3)56是________ _尺寸，图中\( G\frac{3}{8}\)是________ 螺纹.
(4)\( 18\frac{119}{18}\)是件________ 与件________ 的________ 制的________ 配合.
(5)件11与件8是________ 连接，件8材料中的150表示________
(6)件5材料的含碳量是________ _，该材料具良好的________ 力学性能.

查看解析收藏纠错
