2022年软件工程电子基础 2.1三极管真题汇编 -试卷

选择本卷全部试题

题型：选择题难易度：易

1 . (2004•山东)某晶体管的发射极电流等于3.2mA，基极电流等于40\( \mathrm{\mu }\)A，则它的集电极电流(　　)

A. 0.98mA B. 1.02mA C. 0.8 mA D. 1.2mA

查看解析收藏纠错

+选题
题型：选择题难易度：易

2 . (2005•山东)当晶体三极管的两个PN结都正偏时，则三极管处于(　　)

A. 放大状态 B. 饱和状态 C. 截止状态 D. 中断状态

查看解析收藏纠错

+选题
题型：选择题难易度：易

3 . (2005•山东)在放大电路中，测得某三极管三个电极的电位分别为2.5V、3.2V、9.6V，则与之对应的三个电极分别是(　　)

A. c、b、e B. e、b、c C. b、e、c D. b、c、e

查看解析收藏纠错

+选题
题型：选择题难易度：易

4 . (2006•山东)在图中处于饱和状态的晶体管是(　　)

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

5 . (2011•山东)NPN型晶体管处于放大状态时，各极电位关系是(　　)

A. V_C>V_B>V_E B. V_CBE C. V_C>V_E>V_B D. V_E>V_C>V_B

查看解析收藏纠错

+选题
题型：选择题难易度：易

6 . (2008•山东)某NPN型晶体管\( \mathrm{\beta }\)=50，IE=2mA，则I_C约等于(　　)

A. 40μA B. 1.96mA C. 98 mA D. 24.5mA

查看解析收藏纠错

+选题
题型：选择题难易度：易

7 . (2010•山东)用万用表测得三极管任意两极间的正反向电阻均很小，则该管(　　)

A. 两个PN结均开路 B. 两个PN结均击穿 C. 发射结击穿，集电结正常 D. 发射结正常，集电结击穿

查看解析收藏纠错

+选题
题型：选择题难易度：中档

8 . (2009•山东)晶体管的P_CM=100mW,I_CM=20mA,U₍_BR₎_CEO=30V，如果接在I_C=15mA，U_CE=20V的电路中，则该管(　　)

A. 工作正常 B. 被击穿 C. 功耗太大过热甚至损坏 D. 放大能力下降

查看解析收藏纠错

+选题
题型：选择题难易度：中档

9 . (2014•山东)测得某晶体三极管的管脚间电压U₁₂=3.5V,U₁₃=2.8V，则该晶体管管脚1、2、3依次为(　　)

A. ebc B. ecb C. cbe D. ceb

查看解析收藏纠错

+选题
题型：选择题难易度：易

10 . (2015•山东)在检测正常三极管管脚极性时，万用表红表笔固定在某一管脚，黑表笔分别接触另外两管脚，两次阻值均较小，则红表笔所接管脚及三极管类型为(　　)

A. 基极NPN型 B. 基极PNP型 C. 发射极NPN型 D. 发射极PNP型

查看解析收藏纠错

+选题
题型：选择题难易度：易

11 . (2016•山东)三极管的电流放大作用是指(　　)

A. 集电极电流很大 B. 发射极电流很大 C. 基极电流很小 D. 基极电流微小变化引起集电极电流较大变化

查看解析收藏纠错

+选题
题型：选择题难易度：易

12 . (2017•山东)工作于放大状态的三极管，测得三个电极电位分别为3V、3.7V、5V，则三极管为(　　)

A. NPN型，锗管 B. PNP型，锗管 C. NPN型，硅管 D. PNP型，硅管

查看解析收藏纠错

+选题
题型：选择题难易度：易

13 . (2017•山东)三极管工作在饱和状态的特点是(　　)

A. u_CE很小 B. i_C=\( \mathrm{\beta }\)i_B C. i_B≈0 D. i_C≈0

查看解析收藏纠错

+选题
题型：选择题难易度：易

14 . (2019•山东)用数字万用表‘’挡位测量三极管时，黑表笔接触一个管脚，红表笔分别接触另外两个管脚时，显示导通电压分别为0.68V、0.65V，三极管的类型是(　　)

A. 硅 NPN B. 鍺 PNP C. 硅 PNP D. 鍺 NPN

查看解析收藏纠错

+选题
题型：选择题难易度：易

15 . (2019•山东)处于饱和状态的三极管，B、E的电位分别是3.9V、4.6V，则Vc的点位可能是(　　)

A. 0.1V B. 1.3V C. 3.6V D. 4.3V

查看解析收藏纠错

+选题
题型：选择题难易度：易

16 . (2020•山东)NPN型三极管内部PN结的数目是(　　)

A. 1 B. 2 C. 3 D. 4

查看解析收藏纠错

+选题
题型：选择题难易度：中档

17 . (2020•山东)工作于放大状态的NPN型三极管，IB=50μA,IC=9.5mA，则IE的大小是(　　)

A. 9.25mA B. 9.35mA C. 9.45mA D. 9.55mA

查看解析收藏纠错

+选题
题型：案例分析题难易度：难

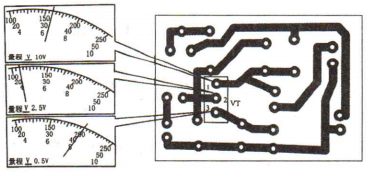

18 . (2014•山东)在分压式偏置式放大电路的电子焊接项目实训中，用万用表直流电压档测量三极管三个对地电压，万用表示数如图所示，请问：三极管的三个脚的极性及管脚。

查看解析收藏纠错

+选题
题型：案例分析题难易度：易

19 . (2006•山东)在放大电路中，测得某三极管的各极电流如图所示，请指出三极管各管脚极性和类型。

查看解析收藏纠错

+选题
题型：案例分析题难易度：易

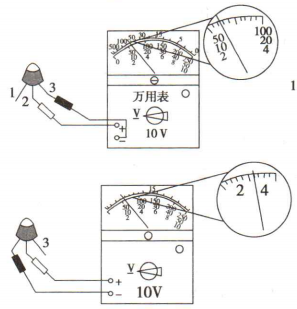

20 . (2013•山东)某同学用万用表测量正常放大状态的三极管的电压如图所示，请判断三极管的管脚名称、类型和材料。

查看解析收藏纠错

+选题
题型：案例分析题难易度：中档

21 . (2020•山东)如图所示，工作在放大状态的三极管1、2、3引脚的电位分别为6.82V、2.01V、2.69V，请问：

(1)三极管是硅管还是锗管？
(2)1、2、3引脚的名称分别是什么？
(3)三极管是NPN型还是PNP型？

查看解析收藏纠错

+选题
