2020年机电一体化电气控制与PLC 第三章变频器-试卷

选择本卷全部试题

题型：选择题难易度：中档

1 . 正弦波脉冲宽度调制的英文缩写是( )

A. PWM B. PAM C. SPWM D. SPAM

查看解析收藏纠错

+选题
题型：选择题难易度：中档

2 . 对电动机从基本频率向上的变频调速属于______调速。( )

A. 恒功率 B. 恒转矩 C. 恒磁通 D. 恒转差率

查看解析收藏纠错

+选题
题型：选择题难易度：中档

3 . 三相异步电动机的转速除了与电源频率、转差率有关，还与______有关。( )

A. 磁极数 B. 磁极对数 C. 磁感应强度 D. 磁场强度

查看解析收藏纠错

+选题
题型：选择题难易度：中档

4 . 变频器主电路由整流及滤波电路、______和制动单元组成。( )

A. 稳压电路 B. 逆变电路 C. 控制电路 D. 放大电路

查看解析收藏纠错

+选题
题型：选择题难易度：中档

5 . 三菱FR-E740变频器参数Pr.4对应的端子是( )

A. RM B. RH C. RL D. RT

查看解析收藏纠错

+选题
题型：选择题难易度：中档

6 . 在变频器控制面板中，FWD键代表的功能是( )

A. 模式键 B. 正转键 C. 反转键 D. 复位键

查看解析收藏纠错

+选题
题型：选择题难易度：中档

7 . 显示面板上EXT灯点亮时，变频器处于( )

A. PU操作模式 B. 外部操作模式 C. 内部操作模式 D. 电流操作模式

查看解析收藏纠错

+选题
题型：选择题难易度：中档

8 . Pr.79＝1为______操作模式。( )

A. 外部 B. PU C. 组合 D. 程序

查看解析收藏纠错

+选题
题型：选择题难易度：中档

9 . 不属于变频器频率给定方式的是( )

A. 操作面板给定 B. 外接给定 C. 预置给定 D. PLC给定

查看解析收藏纠错

+选题
题型：选择题难易度：中档

10 . 变频器外接的电位器作用是( )

A. 给定频率 B. 给定运行模式 C. 调节电路 D. 改变电机运行方向

查看解析收藏纠错

+选题
题型：选择题难易度：中档

11 . Pr.79＝3为______操作模式。( )

A. 外部 B. PU C. 组合 D. 程序

查看解析收藏纠错

+选题
题型：选择题难易度：中档

12 . 进人PU操作模式后，再按______键转到PU点动模式( )

A. MODE B. SET C. 增减 D. REV

查看解析收藏纠错

+选题
题型：选择题难易度：中档

13 . 要把参数恢复到出厂时设置，应把设定值设定为( )

A. 0 B. 1 C. 2 D. 3

查看解析收藏纠错

+选题
题型：选择题难易度：中档

14 . 不属于按控制方式分类的变频器是( )

A. U/f B. SF C. VC D. 通用变频器

查看解析收藏纠错

+选题
题型：选择题难易度：中档

15 . STOP端是( )

A. 点动模式 B. 描出停止 C. 起动自保持 D. 复位

查看解析收藏纠错

+选题
题型：选择题难易度：中档

16 . 点动频率设定参数为( )

A. Pr.4 B. Pr.15 C. Pr.16 D. Pr.79

查看解析收藏纠错

+选题
题型：选择题难易度：中档

17 . 变频器的面板上EXT和PU指示灯都点亮时，变频器的操作模式是( )

A. PU操作模式 B. 组合操作模式 C. 外部操作模式 D. 通信操作模式

查看解析收藏纠错

+选题
题型：选择题难易度：中档

18 . 变频器在PU模式下，要改变PU显示模式，要按的面板按键是( )

A. SET B. MODE C. REV D. FWD

查看解析收藏纠错

+选题
题型：选择题难易度：中档

19 . 加速时间设定参数为( )

A. Pr.7 B. Pr.8 C. Pr.9 D. Pr.19

查看解析收藏纠错

+选题
题型：选择题难易度：中档

20 . 用于选择操作模式或设定模式的键是( )

A. SET B. MODE C. REV D. FWD

查看解析收藏纠错

+选题
题型：选择题难易度：中档

21 . 如果用来设定电流保护的电流值，三菱FR-A540变频器通过______设定。( )

A. Pr.9 B. Pr.1 C. Pr.20 D. Pr.99

查看解析收藏纠错

+选题
题型：选择题难易度：中档

22 . PU操作模式Pr.79为( )

A. 0 B. 1 C. 2 D. 3

查看解析收藏纠错

+选题
题型：选择题难易度：中档

23 . 三菱 FR-E740变频器Pr.79有______种参数可进行设置。( )

A. 10 B. 9 C. 7 D. 8

查看解析收藏纠错

+选题
题型：选择题难易度：中档

24 . 当Pr.79＝0时，此时变频器工作在( )

A. 电源投入时的外部操作模式 B. 外部操作模式 C. PU操作模式 D. 组合操作模式

查看解析收藏纠错

+选题
题型：选择题难易度：中档

25 . 变频器的4-7速设定的参数为.( )

A. Pr.4~Pr.7 B. Pr.24~Pr.27 C. Pr.234~Pr.237 D. Pr.232~Pr.239

查看解析收藏纠错

+选题
题型：选择题难易度：中档

26 . 变频器按直流电源性质分类，分为电压型和( )

A. 通用型 B. 单相型 C. 三相型 D. 电流型

查看解析收藏纠错

+选题
题型：选择题难易度：中档

27 . 不属于变频器按工作原理分类的是( )

A. V／f控制变频器 B. 转差频率控制变频器 C. 矢量控制变频器 D. 通用型变频器

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

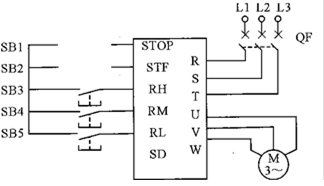

28 . 如图所示的FR-E740变频器接线图，现通过按钮控制实现变频器的4速调速。
(1)请将接线图补画完整。
(2)此时要调整RH和RL对应的端子的设定频率，分别调整哪两个参数？

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

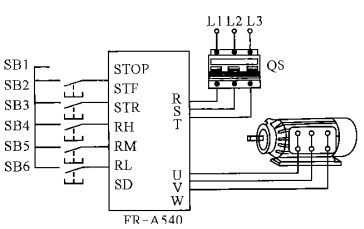

29 . 完成变频器接线图(通过外部端子进行频率设定，STF与STR实现正反转起动)。

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

30 . 如图所示为FR-E740变频器控制接线图，现通过按钮实现启动、停止电动机，用PU模式设定运行频率，试回答下列问题。
(1)请将接线图补画完整。
(2)模式选择Pr.79参数设定为多少？
(3)电动机正转起动如何实现？

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

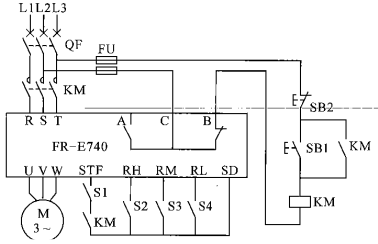

31 . 如图所示，某同学进行变频器控制实训，设置变频器参数Pr.4＝25，Pr.5＝35，Pr.6＝45，Pr.79＝2，其他参数采用默认值，当闭合QF、按下SB1后，请问：
(1)若只按下开关S1和S2，电动机转速对应的频率是多少？
(2)若只按下开关S1，S3和S4，电动机转速对应的频率是多少？
(3)重新设置Pr.26＝40后，要使电动机转速对应的频率是40 Hz，除按下S1外，还需按下哪几个开关？

查看解析收藏纠错

+选题
题型：综合应用题难易度：较易

32 . 变频器正反转控制电路如图所示，回答下列问题：
(1)标出控制变频器通电的按钮SB1、控制变频器断电的按钮SB2、控制变频器正转运行的按钮SB3。
(2)变频器在正转或反转运行时，能通过按钮SB2控制变频器断电吗？为什么？
(3)变频器在正转运行时，反转SB4按钮有效吗？为什么？
(4)当变频器故障报警信号输出时，能够使变频器主电路断电吗？为什么？

查看解析收藏纠错
