2022年软件工程电子基础 3.1放大电路中的负反馈真题汇编 -试卷

选择本卷全部试题

题型：选择题难易度：易

1 . (2006•山东)射极输出器输入电阻大、输出电阻小，是因为电路中引入了(　　)

A. 电流串联负反馈 B. 电流并联负反馈 C. 电压串联负反馈 D. 电压并联负反馈

查看解析收藏纠错

+选题
题型：选择题难易度：中档

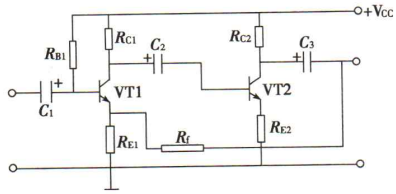

2 . (2008•山东)如图所示，R_f的反馈类型是

A. 电流串联负反馈 B. 电流并联负反馈 C. 电压串联负反馈 D. 电压并联负反馈

查看解析收藏纠错

+选题
题型：选择题难易度：难

3 . (2013•山东)如图所示，属于电压串联负反馈放大电路的是(　　)

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

4 . (2015•山东)为使放大电路的输入电阻增大，并具有稳定输出电压的作用，电路中应引入的反馈类型是(　　)

A. 电流并联负反馈 B. 电压并联负反馈 C. 电流串联负反馈 D. 电压串联负反馈

查看解析收藏纠错

+选题
题型：选择题难易度：易

5 . (2016•山东)按反馈信号在输出端的取样方式，反馈可以分为(　　)

A. 正反馈和负反馈 B. 电压反馈和电流反馈 C. 串联反馈和并联反馈 D. 交流反馈和直流反馈

查看解析收藏纠错

+选题
题型：选择题难易度：易

6 . (2017•山东)要增大放大器输出电阻和输电阻，在电路中应引入(　　)

A. 电流串联负反馈 B. 电流并联负反馈 C. 电压并联负反馈 D. 电压串联负反馈

查看解析收藏纠错

+选题
题型：案例分析题难易度：难

7 . (2007•山东)如图所示的多级阻容耦合放大电路。

(1)试指出组成射极输出器的核心组件是哪几个？
(2)判断VT5和VT2间的反馈类型。

查看解析收藏纠错

+选题
题型：案例分析题难易度：中档

8 . (2009•山东)试判断如图所示电路中电阻R_F的反馈类型及对放大器输入和输出电阻的影响。

查看解析收藏纠错

+选题
题型：案例分析题难易度：难

9 . (2012•山东)如图所示的两级放大电路，为了稳定输出电压，请分析说明：

(1)反馈电阻R_F两端A、B应分别与电路中J、K和M、N的哪点相连？
(2)该反馈为何种类型反馈？

查看解析收藏纠错

+选题
题型：选择题难易度：易

10 . (2011•山东)为使放大电路的输入电阻增大，并具有稳定输出电压的作用，在电路中应引入(　　)

A. 电流并联负反馈 B. 电流串联负反馈 C. 电压并联负反馈 D. 电压串联负反馈

查看解析收藏纠错

+选题
题型：选择题难易度：易

11 . (2010•山东)反相比例运算放大电路的反馈类型是(　　)

A. 电流并联负反馈 B. 电流串联负反馈 C. 电压并联负反馈 D. 电压串联负反馈

查看解析收藏纠错

+选题
题型：选择题难易度：中档

12 . (2006•山东)射极输出器电路输入电阻大、输出电阻小，是因为电路中引入了(　　)

A. 电流串联负反馈 B. 电流并联负反馈 C. 电压串联负反馈 D. 电压并联负反馈

查看解析收藏纠错

+选题
题型：选择题难易度：中档

13 . (2008•山东)如图所示RF的反馈类型是(　　)

A. 电流串联负反馈 B. 电流并联负反馈 C. 电压串联负反馈 D. 电压并联负反馈

查看解析收藏纠错

+选题
题型：案例分析题难易度：难

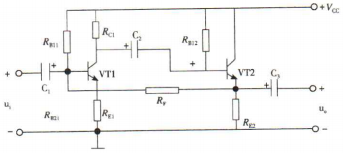

14 . (2015•山东)如图所示的两级放大电路，请问：
(1)电阻R_F引入何种类型的反馈？
(2)RE₁、RE₂按反馈成分，分别是哪种反馈？

查看解析收藏纠错

+选题
题型：案例分析题难易度：难

15 . (2018•山东)如图所示的两级放大电路，请问：
(1)RF₁引入的负反馈是电压反馈还是电流反馈？
(2)RF₂引入的负反馈是串联反馈还是并联反馈？
(3)当开关S闭合时，R_F能否引入反馈？

查看解析收藏纠错

+选题
