机械制造极限配合与技术测量几何公差、极限配合与表面粗糙度测试卷-试卷

题型：选择题难易度：中档

1 . 与φ50G7公差带的大小相同的尺寸公差带是（）

A. φ50g6 B. φ50h7 C. φ50f8 D. φ50H6

查看解析收藏纠错

+选题
题型：选择题难易度：中档

2 . 尺寸公差带图中的零线表示（）尺寸线

A. 上极限 B. 下极限 C. 公称 D. 实际

查看解析收藏纠错

+选题
题型：选择题难易度：中档

3 . 偏差是（）

A. 绝对值 B. 正值 C. 负值 D. 代数值

查看解析收藏纠错

+选题
题型：选择题难易度：易

4 . 平行度公差,属于（）

A. 形状公差 B. 定向公差 C. 定位公差 D. 跳动公差

查看解析收藏纠错

+选题
题型：选择题难易度：易

5 . 图样上标注内、外螺纹的标记为M20X2-5H6H/5g6g,则外螺纹中径公差带代号为（）

A. 5H B. 6H C. 5g D. 6g

查看解析收藏纠错

+选题
题型：选择题难易度：易

6 . 孔的下极限偏差是（）

A. es B. ei C. ES D. EI

查看解析收藏纠错

+选题
题型：选择题难易度：易

7 . 配合代号φ30K7/h6 表示的是（）

A. 基轴制间隙配合 B. 基轴制过盈配合 C. 基轴制过渡配合 D. 基孔制过渡配合

查看解析收藏纠错

+选题
题型：选择题难易度：易

8 . 滚动轴承的外圈与箱体孔、内圈孔与轴径的配合制分别是（）

A. 基孔制、基轴制 B. 基轴制、基孔制 C. 基孔制、基孔制 D. 基轴制、基轴制

查看解析收藏纠错

+选题
题型：选择题难易度：易

9 . 基孔制是基本偏差为一定孔的公差带,与不同（）的轴的公差带形成各种配合的一种制度

A. 基本偏差 B. 基本尺寸 C. 实际偏差 D. 公差等级

查看解析收藏纠错

+选题
题型：选择题难易度：易

10 . 平键连接中宽度尺寸b的不同配合是依靠改变（）公差带的位置来获得。

A. 轴槽和轮毂槽宽度 B. 键宽 C. 轴槽宽度 D. 轮毂槽宽度

查看解析收藏纠错

+选题
题型：选择题难易度：易

11 . 工件表面粗糙度Ra值越大,则（）

A. 加工越困难,成本越高 B. 加工精度越高,工件质量越好 C. 表面越粗糙,连接密封性越差 D. 越有利于改善表面疲劳强度

查看解析收藏纠错

+选题
题型：选择题难易度：易

12 . 滚动轴承内圈与轴颈的配合要求（）

A. 紧 B. 松 C. 略松 D. 一样松紧

查看解析收藏纠错

+选题
题型：选择题难易度：易

13 . 在实际生产中,常用的表面粗糙度检测方法是（）

A. 比较法 B. 针描法 C. 光切法 D. 干涉法

查看解析收藏纠错

+选题
题型：选择题难易度：易

14 . 轴承内径与g5、g6、h5、h6的轴配合属于（）

A. 间隙配合 B. 过渡配合 C. 过盈配合 D. 无法判断

查看解析收藏纠错

+选题
题型：选择题难易度：易

15 . 下列有关公差等级的论述中,正确是是（）

A. 公差等级高,则公差带宽 B. 在满足要求的前提下,应以尽量选用高的公差等级 C. 公差等级的高低影响公差带的大小,决定配合的精度 D. 孔、轴相配合,均为同级配合

查看解析收藏纠错

+选题
题型：选择题难易度：易

16 . 公差带的大小决定因素是（）

A. 标准公差 B. 基本偏差 C. 配合性质 D. 基本尺寸

查看解析收藏纠错

+选题
题型：选择题难易度：易

17 . 下列关于基本偏差的论述中正确的是（）

A. 基本偏差数值大小取决于基本偏差代号 B. 孔的基本偏差为下偏差 C. 基本偏差的数值与公差等级无关 D. 孔的基本偏差为上偏差

查看解析收藏纠错

+选题
题型：选择题难易度：易

18 . 以下各级配合中，配合性质与基准制都相同的是（）

A. φ50H7/f6 和 φ50F7/h6 B. φ50P7/h6 和φ50H8/p7 C. φ50M6/h7 和φ50H8/m7 D. φ50H8/h7 和φ50H7/f7

查看解析收藏纠错

+选题
题型：选择题难易度：

19 . 孔和轴的基本偏差各有（）

A. 18个 B. 20个 C. 26个 D. 28个

查看解析收藏纠错

+选题
题型：选择题难易度：易

20 . 公差带包括（）

A. 大小与方向 B. 大小与位置 C. 精度与大小 D. 性质与方向

查看解析收藏纠错

+选题
题型：选择题难易度：易

21 . 在线性尺寸一般公差的四个等级中,属于精密级的是（）

A. m B. f C. c D. v

查看解析收藏纠错

+选题
题型：选择题难易度：易

22 . φ的孔与φ的轴相配合,配合后的最小间隙是（）

A. +0.025 mm B. +0.05mm C. +0.089 mm D. +0.011 mm

查看解析收藏纠错

+选题
题型：选择题难易度：易

23 . 下列对于极限与配合术语“数值量”的表述,正确的是（）

A. es=0.013 mm B. T=+0.02 mm C. =0.015 mm D. EI=+0.036 mm

查看解析收藏纠错

+选题
题型：选择题难易度：易

24 . 利用45钢制造零件,要求表面粗糙度达到Ral.6~0.8μm,下列加工方法选择正确的是（）

A. 粗车 B. 精车 C. 钻削 D. 锯削

查看解析收藏纠错

+选题
题型：选择题难易度：易

25 . 当相配孔,轴既要求对准中心,又要求装拆方便时,应选用（）

A. 间隙配合 B. 过盈配合 C. 过渡配合 D. 间隙配合或过渡配合

查看解析收藏纠错

+选题
题型：选择题难易度：

26 . 在图样上标注几何公差要求，当几何公差前面加注时,则被测要素的公差带形状应为（）
A两同心圆 B.圆形或圆柱形
C.两同轴线圆柱面 D.两平行平面

查看解析收藏纠错

+选题
题型：选择题难易度：易

27 . 已知孔、轴配合后,=+0.018，=+0.002,则配合性质为（）

A. 过渡配合 B. 过盈配合 C. 间隙配合 D. 混合配合

查看解析收藏纠错

+选题
题型：选择题难易度：易

28 . 配合代号φ30K7/h6 表示的是（）

A. 基轴制间隙配合 B. 基轴制过盈配合 C. 基孔制过渡配合 D. 基轴制过渡配合

查看解析收藏纠错

+选题
题型：选择题难易度：易

29 . 以下几何公差项目中属于形状公差的是（）

A. 平行度 B. 圆柱度 C. 同轴度 D. 圆跳动

查看解析收藏纠错

+选题
题型：选择题难易度：易

30 . 表面粗糙度反映的是零件被加工表面上的（）

A. 微观的几何形状误差 B. 表面内波纹度 C. 宏观的几何形状误差 D. 形状误差

查看解析收藏纠错

+选题
题型：简答题难易度：

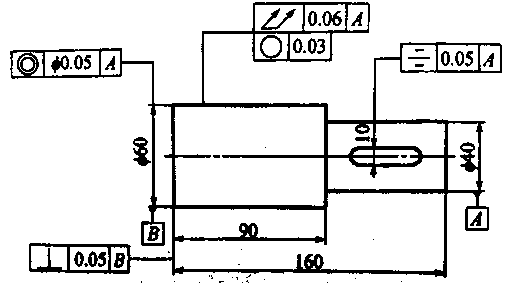

31 . (10分)说明图5-13中几何公差代号标注的读法。

图5-13

查看解析收藏纠错

+选题
题型：简答题难易度：难

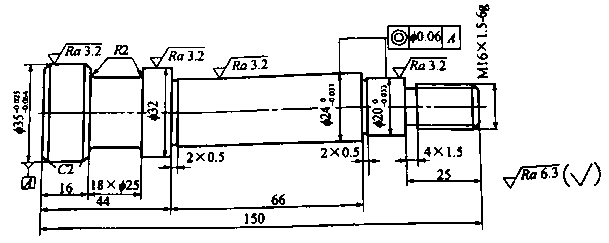

32 . (6分)如图5-14所示,用CA6140普通车床加工下图所示的阶梯轴,毛坯采用φ40x180的45棒料，粗、精加工分开,加工时采用一夹一顶装夹保证同轴度要求。回答下列问题:

(a)

(b) (c)
(1)φ20外圆柱面直径加工到什么范围内为合格?加工后,用游标卡尺测量的实际刻度如图(b)所示(箭头表示刻线对齐处),实测值是多少?该尺寸是否合格?
(2)计算M16X1.5-6g螺纹中径的公称尺寸d2的极限尺寸、。(已知螺纹中径公称尺寸计算公式d₂=d-0.6495p,螺纹中径偏差es=-0.032mm,ei= -0.172mm)

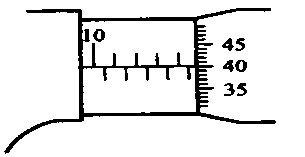

(3)用螺纹千分尺测量螺纹的中径,选用相应的测头测得实际刻度如图(c)所示,千分尺的实测值为多少?该螺纹中径是否合格?

查看解析收藏纠错

+选题

题型：简答题难易度：

33 . (5分)下列各组配合，已知表中的数值，计算空格中的数值，并填入表中。

基本尺寸	孔			轴			或	或
基本尺寸	ES	EI		es	ei		或	或
φ25		0				0.052	+0.074		0.104
φ45			0.025	0				-0.050	0.041

查看解析收藏纠错

+选题

题型：简答题难易度：

34 . (5分)阶梯轴中的φ25f7轴段与齿轮孔φ25H8相配合，其中齿轮孔φ25H8
的上极限偏差为+0.033mm。回答下列问题:
(1)阶梯轴与齿轮孔装配的配合代号是什么?形成什么性质的配合?
(2)计算该配合的极限间隙或极限过盈。

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

35 . 尺寸为φ60的孔和尺寸为φ60±0.009的轴配合,试判断它们的配合性质,计算它们

的极限间隙或极限过盈,并画出其尺寸公差带图。

查看解析收藏纠错

+选题
题型：分析计算题难易度：

36 . 有一孔、轴配合，基本尺寸L-60mm,最大间隙=+40μm.孔公差=30μm。轴公差=20μm。试按标准规定标注孔、轴的尺寸,画出公差带图,说明配合类型。

查看解析收藏纠错
