2020年机电一体化机械制图第六章装配图单元测试-试卷

选择本卷全部试题

题型：选择题难易度：易

1 . 明细栏一般用于( )

A. 零件图 B. 剖视图 C. 装配图 D. 断面图

查看解析收藏纠错

+选题
题型：选择题难易度：易

2 . 在装配图中，两个零件的非接触面画______条轮廓线。( )

A. 2 B. 3 C. 4 D. 1

查看解析收藏纠错

+选题
题型：选择题难易度：易

3 . 在装配图中，为了表示与本部件有装配关系，但又不属于本部件的其他相邻零部件时，可采用( )

A. 夸大画法 B. 假想画法 C. 展开画法 D. 缩小画法

查看解析收藏纠错

+选题
题型：选择题难易度：易

4 . 一张完整的装配图应包括一组图形、必要的尺寸、______、标题栏、零件序号及明细栏。( )

A. 必要的公差 B. 零件的名称 C. 装配的要求 D. 必要的技术要求

查看解析收藏纠错

+选题
题型：选择题难易度：易

5 . 装配图中当剖切平面______螺栓、螺母、垫圈等紧固件及实心件时，按不剖绘制。( )

A. 纵剖 B. 横剖 C. 局部剖 D. 半剖

查看解析收藏纠错

+选题
题型：选择题难易度：中档

6 . 机器或部件在工作时，由于受到冲击或振动，一些紧固件可能产生松动现象，因此在某些装置中需要采用______结构。( )

A. 密封 B. 压紧 C. 紧固 D. 防松

查看解析收藏纠错

+选题
题型：选择题难易度：易

7 . 装配图的尺寸标注中，表示零部件安装在机器上或机器安装在固定基础上所使用的尺寸属于( )

A. 配合尺寸 B. 规格尺寸 C. 安装尺寸 D. 外形尺寸

查看解析收藏纠错

+选题
题型：选择题难易度：易

8 . 装配图中用细双点画线画出其他相邻零件的部分轮廓的特殊表达方法是( )

A. 展开画法 B. 简化画法 C. 拆卸画法 D. 假想画法

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

9 . 识读装配图，回答下列问题。

(1)微动机构共有________种零件组成，其中标准件________个。
(2)从图中可知，微动机构的工作量程是________
(3)图中件1转动手轮组合件和件6螺杆是通过________来连接的。
(4)件10导杆和件12键的连接是通过________来连接的。
(5)尺寸82和22是________尺寸。
(6)Φ8H8／h7尺寸是________制的________配合，其中孔的公差带代号为________。
(7)M10-6H表示普通粗牙内螺纹，公称直径为________中、顶径的公差带代号为________，右旋，________旋合长度。

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

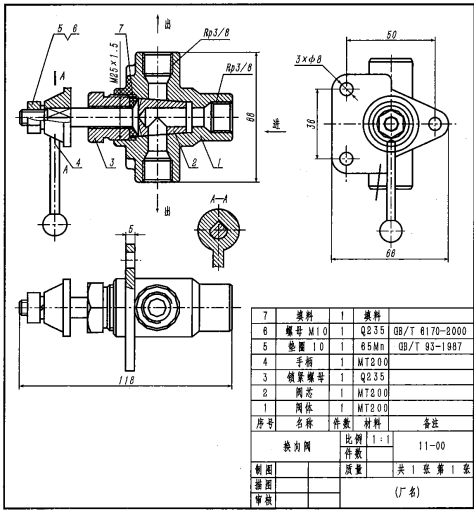

10 . 读懂装配图，回答下列问题。

工作原理：换向阀用于流体管道中控制流体的输出方向，在图示情况下，流体从右面进人，因上出口不通，就从下出口流出。当转动手柄4，使阀门2旋转180度时，则下出口不通，就从上出口流出。根据手柄转动角度的大小，还可以调节出口处的流量。
(1)该换向阀按阀芯的运动方式属于________阀，按工作位置数和通路数属于________位________通阀。
(2)A-A是表达件________和件________间的装配关系的。
(3)换向阀的安装尺寸是________、________、________

查看解析收藏纠错

+选题
题型：综合应用题难易度：难

11 . 看懂所示的跟刀架装配图，回答下列问题。

(1)本装图中，A-A是________剖视图，床鞍采用了装配图的________画法。
(2)件4与件9之间是________配合，Φ35H7／f7的配合制度是________制。
(3)跟刀架所支承的轴，被支承部分的最大直径为________mm，320是________尺寸。
(4)螺钉6对圆柱形滑动套7的作用是________，以保证滑动套只作直线运动而不与跟刀架体9发生相对转动。
(5)手轮1按旋进的方向转动一周，顶块8的移动方向为________(外伸或回缩)，移动的距离为________mm。
(6)在指定位置拆画件7的全剖主视图(采用加工位置，尺寸从图中量取)。

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

12 . 如图所示，图(a)为钻模装配图，图(b)为钻模体的零件图。请完成以下问题。

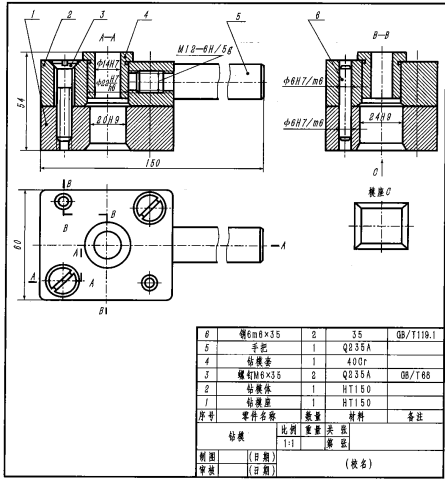

(a)钻模的装配体

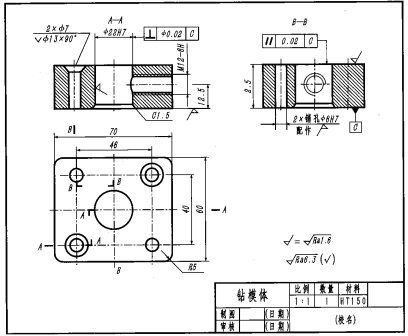

(b)钻模体的零件图
(1)钻模装配图由________种零件组成，图中150是________尺寸，Φ14H7是________尺寸。
(2)装配图中Φ22H7／h6表达的是件________和件________之间的配合尺寸，20H9的最小极限尺寸为________
(3)零件图中主视图A-A采用________剖视，B-B是________剖切面剖切的全剖视图。
(4)零件图中孔\( \frac{2\times \varphi 7}{\vee \varphi 13\times 90°}\)的定位尺寸为________、________。
(5)零件图中精度要求最高的的代号是________
(6)\( \overline{)\left.\perp \right|0.02\left|C\right.}\)被测要素为________，公差项目为________，公差值为________，基准要素为________

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

13 . 如图所示，图(a)为铣刀头装配图，图(b)为轴的零件图。请完成以下问题。

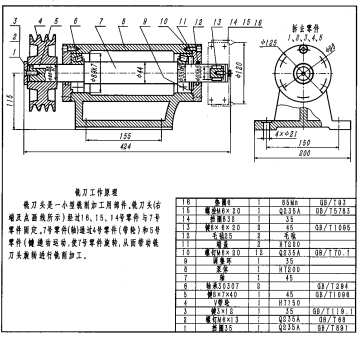

(a)铣刀头装配图

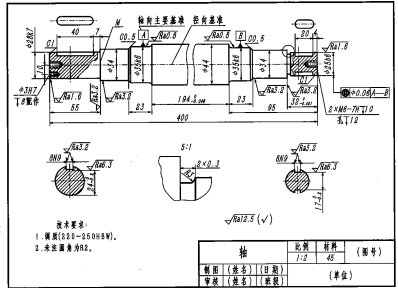

(b)轴零件图
(1)铣刀头装配图由________种零件组成，图中150是________尺寸。
(2)图中Φ28H8／h7表达的是件________和件________之间的配合尺寸，Φ28h7的最大极限尺寸为________。
(3)与轴中Φ35h6相配合的零件为________，该零件采用________画法。
(4)轴上左端键槽的定位尺寸为________，该键槽长为________，宽为________，深为________，两侧面的粗糙度值为________
(5)局部放大图中越程槽的槽宽为________，槽深为________
(6)\( \overline{)\left.◎\right|\varphi 0.08\left|A-B\right.}\)被测要素为________________

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

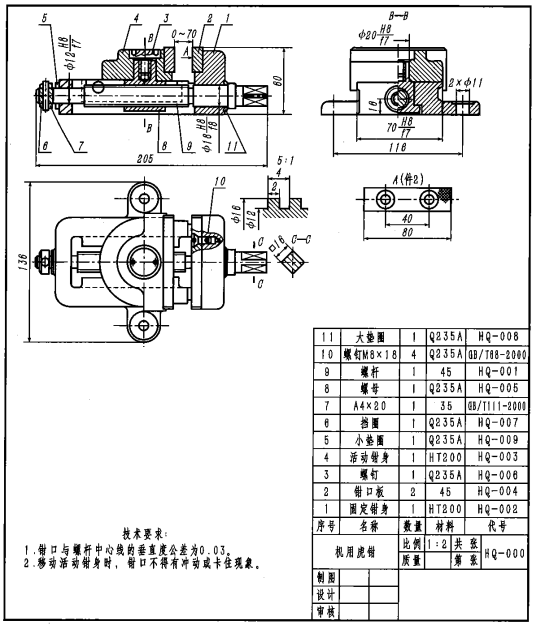

14 . 识读机用虎钳装配图，判断下列题目是否正确(正确的填“A”，错误的填“B”)。

(1)该装配图共用了11种零件，其中标准件2种。(      )
(2)尺寸0～70是性能(规格)尺寸；136是总体尺寸，是配合尺寸；而116是装配尺寸。(      )
(3)件2钳口板和件1固定钳身采用螺钉连接，件9螺杆和件8螺母也是采用螺钉连接。(      )

查看解析收藏纠错

+选题
