山东省2013年普通高校招生（春季）考试机电一体化实践真题-试卷

选择本卷全部试题

题型：选择题难易度：易

1 . (2013•山东) 如果发现有人触电，应首先做的工作是( )

A. 打120急救 B. 打110报警 C. 切断电源 D. 做人工呼吸

查看解析收藏纠错

+选题
题型：选择题难易度：中档

2 . (2013•山东) 人们在日常生活中用到的工频交流电是由发电厂的发电机生产的，发电机中形成电流的是( )

A. 自由电子 B. 正电荷_ C. 正，负离子 D. 电子一空穴对

查看解析收藏纠错

+选题
题型：选择题难易度：中档

3 . (2013•山东) 电路中的电阻阻值常用色环来标注，图中电阻色码正确的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

4 . (2013•山东) 如图所示，当R=6Ω时，a，b两端的等效电阻为( )

A. 1Ω B. 3Ω C. 1.5Ω D. 6Ω

查看解析收藏纠错

+选题
题型：选择题难易度：中档

5 . (2013•山东) 如图所示电路中，a点的电位Va是( )

A. 2V B. 1V C. -1V D. -2V

查看解析收藏纠错

+选题
题型：选择题难易度：易

6 . (2013•山东) 给一电容充电，电压从2V充到4V，则( )

A. 电容量增加一倍. B. 电容量减少一半 C. 电荷量增加一倍 D. 电荷量减小一半

查看解析收藏纠错

+选题
题型：选择题难易度：中档

7 . (2013•山东) 下列电器中应用涡流技术制造的是( )

A. 热继电器 B. 白炽灯 C. 电烙铁 D. 电磁炉

查看解析收藏纠错

+选题
题型：选择题难易度：中档

8 . (2013•山东) 电感线圈产生的自感电动势，总是与线圈中的电流( )

A. 方向相反 B. 变化趋势相反 C. 方向相同 D. 变化趋势相同

查看解析收藏纠错

+选题
题型：选择题难易度：中档

9 . (2013•山东) R-L串联电路中，若电源的频率增加，则电路的阻抗角( )

A. 减小 B. 不变 C. 增大 D. 先小后大

查看解析收藏纠错

+选题
题型：选择题难易度：难

10 . (2013•山东) 某电路两端的电压\( u=220\sqrt{2}\mathit{sin}(100\pi t+\frac{\pi }{4})V\)，通过的电流\( i=2\sqrt{2}\mathit{sin}100\pi tA\)，则该电路的有功功率是( )

A. 880W B. 220W C. 311W D. 440W

查看解析收藏纠错

+选题
题型：选择题难易度：易

11 . (2013•山东) 正弦量的三要素是( )

A. 频率，最大值，初相位 B. 频率，平均值、相位 C. 周期、有效值，平均值 D. 周期，频率，时间常数

查看解析收藏纠错

+选题
题型：选择题难易度：易

12 . (2013•山东) 单相电能表正确的接线方法是( )

A. 1，3入，2，4出 B. 1，2出，3，4入 C. 1，2入，3，4出 D. 2，4入，1，3出

查看解析收藏纠错

+选题
题型：选择题难易度：中档

13 . (2013•山东) 感性负载并联适当的电容，下列说法不正确的是( )

A. 功率因数角增大 B. 有功功率不变 C. 功率因数提高 D. 总电流减小

查看解析收藏纠错

+选题
题型：选择题难易度：中档

14 . (2013•山东) 下列不是高压输电电压等级的是( )

A. 500kV B. 10kV C. 220kV D. 110kV

查看解析收藏纠错

+选题
题型：选择题难易度：中档

15 . (2013•山东) 60W白炽灯和60W节能灯相比较，下列说法不正确的是( )

A. 功率相同 B. 消耗的电能相同 C. 节能灯比白炽灯亮 D. 两者亮度相同

查看解析收藏纠错

+选题
题型：选择题难易度：中档

16 . (2013•山东) 对于变压器而言，下列说法不正确的是( )

A. 铜耗随负载变化而变化 B. 有无负载都有铁耗 C. 单相变压器电压比等于匝数比 D. 输入功率小于输出功率

查看解析收藏纠错

+选题
题型：选择题难易度：中档

17 . (2013•山东) 三相电力变压器型号为S9-500/10，下列说法不正确的是( )

A. 容量为500kV·A B. 额定电压为10kV C. 变比为500/10 D. S代表三相

查看解析收藏纠错

+选题
题型：选择题难易度：中档

18 . (2013•山东) 关于自耦变压器，下列说法不正确的是( )

A. 可降压 B. 可升压 C. 原副绕组有电的直接连接 D. 可作为安全电源

查看解析收藏纠错

+选题
题型：选择题难易度：难

19 . (2013•山东) 下列电器中不用温度传感器的电器是( )

A. 电冰箱 B. 空调 C. 数码相机 D. 热水器

查看解析收藏纠错

+选题
题型：选择题难易度：中档

20 . (2013•山东) 具有欠，失压保护作用的低压电器是( )

A. 交流接触器 B. 热继电器 C. 熔断器 D. 闸刀开关

查看解析收藏纠错

+选题
题型：选择题难易度：难

21 . (2013•山东) 一台三相异步电动机分别在空载，负载下启动时，有关启动电流说法正确的( )

A. 负载时启动电流大 B. 启动电流相同 C. 启动电流无法比较 D. 空载时启动电流大

查看解析收藏纠错

+选题
题型：选择题难易度：中档

22 . (2013•山东) 单相电容启动式异步电动机中电容的作用是( )

A. 朝台 B. 防止电磁振荡 C. 分相 D. 提高功率因数

查看解析收藏纠错

+选题
题型：选择题难易度：难

23 . (2013•山东) 直流电动机换向极的作用是( )

A. 改善换向 B. 改变旋转磁场方向 C. 增强主磁场 D. 实现交直流转换

查看解析收藏纠错

+选题
题型：选择题难易度：中档

24 . (2013•山东) 常用三相异步电动机采用Y—△降压启动方式，启动时每相绕组上电压有效值是( )

A. 380V B. 220V C. 311V D. 440V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

25 . (2013•山东) C620普通车床主轴正反转控制系统，采用的方法是( )

A. 接触器联锁正反转 B. 双重联锁正反转 C. 摩擦离合器 D. 改变电源相序

查看解析收藏纠错

+选题
题型：选择题难易度：中档

26 . (2013•山东) 用万用表测试同类型的四只二极管的正反向阻值如图所示，较好的二极管是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

27 . (2013•山东) 电路如图所示，导通的二极管是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

28 . (2013•山东) 适用于电子焊接的电烙铁功率为( )

A. 25W B. 50W C. 75W D. 100W

查看解析收藏纠错

+选题
题型：选择题难易度：易

29 . (2013•山东) YB1605函数信号发生器输出衰减倍数为(﹒)( )

A. 20dB，40dB，80dB- B. 20dB，40dB，60dB C. 40dB，60dB，100dB D. 40dB，60dB、240dB

查看解析收藏纠错

+选题
题型：选择题难易度：中档

30 . (2013•山东) 用示波器观察一标准正弦波电压，探针衰减倍数为10∶1，峰峰波形占4div，且垂直灵敏度选择开关挡位为2V/div，则被测电压最大值为( )

A. 20V B. 40V C. 60V D. 80V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

31 . (2013•山东) 晶闸管的关断条件是( )

A. 加反向控制极电压 B. 去掉控制极电压 C. 阳极电流低于维持电流 D. 阳极和控制极均加正极性电压

查看解析收藏纠错

+选题
题型：选择题难易度：中档

32 . (2013•山东) 单相桥式整流电路中如果一只二极管脱焊，测得负载电压为9V，则变压器副边电压为( )

A. 4.5V B. 10V C. 20V D. 18V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

33 . (2013•山东) 适合集成电路耦合方式的是( )

A. 直接耦合 B. 阻容耦合 C. 变压器耦合 D. 电容耦合

查看解析收藏纠错

+选题
题型：选择题难易度：中档

34 . (2013•山东) 适合于高效率功率放大电路中的功放管工作状态为( )

A. 甲类 B. 甲乙类 C. 乙类 D. 开关

查看解析收藏纠错

+选题
题型：选择题难易度：中档

35 . (2013•山东) 集成运放同相放大电路，\( {R}_{F}\)=20kΩ，\( {R}_{1}\)=10kΩ，则电压放大倍数为( )

A. -2 B. -3 C. 2 D. 3

查看解析收藏纠错

+选题
题型：选择题难易度：难

36 . (2013•山东) 小信号放大电路静态工作点测试电路如图所示，静态设置较合理的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：难

37 . (2013•山东) 如图所示，属于电压串联负反馈放大电路的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

38 . (2013•山东) 关于射极输出器不正确的说法是( )

A. 电压放大倍数略小于1 B. 有功率放大作用 C. 输入阻抗大 D. 输出电压与输入电压反相

查看解析收藏纠错

+选题
题型：选择题难易度：中档

39 . (2013•山东) 如图所示，双列直插式数字集成电路管脚标注正确的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

40 . (2013•山东) 十六进制加法F＋1，正确的结果是( )

A. \( (10{)}_{16}\) B. \( (16{)}_{16}\) C. \( (10000{)}_{16}\) D. \( (F1{)}_{16}\)

查看解析收藏纠错

+选题
题型：选择题难易度：易

41 . (2013•山东) 能实现"有1出0，全0出1"逻辑功能的门电路是( )

A. 与门 B. 或门 C. 或非门 D. 异或门

查看解析收藏纠错

+选题
题型：选择题难易度：易

42 . (2013•山东) 某K触发器每个CP上升沿翻转一次，则J，K端的状态是( )

A. 0，0 B. 0，1 C. 1，0 D. 1，1

查看解析收藏纠错

+选题
题型：选择题难易度：易

43 . (2013•山东) 74147优先编码器优先级别最高的输入端是( )

A. \( {I}_{0}\) B. \( {I}_{1}\) C. \( {I}_{7}\) D. \( {I}_{9}\)

查看解析收藏纠错

+选题
题型：选择题难易度：易

44 . (2013•山东) 有关PLC输出类型不正确的是( )

A. 继电器输出 B. 无线输出 C. 晶体管输出 D. 晶闸管输出

查看解析收藏纠错

+选题
题型：选择题难易度：中档

45 . (2013•山东) 被国际电工委员会首选推荐用于FLC的编程语言是( )

A. 顺序功能图 B. 梯形图 C. 指令语句表 D. 功能块图

查看解析收藏纠错

+选题
题型：选择题难易度：易

46 . (2013•山东) 周期为1秒的时钟脉冲发生器为( )

A. M8011 B. M8O12 C. M8013 D. M8014

查看解析收藏纠错

+选题
题型：选择题难易度：中档

47 . (2013•山东) FxzN系列基本指令中必须成对使用的指令是( )

A. MPS和MPP B. SET和RST C. STL和RET D. PLS和PLF

查看解析收藏纠错

+选题
题型：选择题难易度：中档

48 . (2013•山东) 用于电路块串联的指令是( )

A. AND B. ANB C. ANDP D. ANDF

查看解析收藏纠错

+选题
题型：选择题难易度：中档

49 . (2013•山东) 下列指令语句错误的是αLDPXO( )

A. LDS0 B. LDPX0 C. STLM0 D. INV

查看解析收藏纠错

+选题
题型：选择题难易度：中档

50 . (2013•山东) 下列变址寄存器地址编号错误的为( )

A. V0 B. V1 C. V7 D. V10

查看解析收藏纠错

+选题
题型：简答题难易度：难

51 . (2013•山东) 如图所示为某同学进行直流电路的万用表测量实训，试问：
(1)若闭合开关S，万用表的选择开关对准直流电流挡，此时测得的是通过哪个元件的电流?
(2)若断开开关S，旋转选择开关对准欧姆挡，此时测得的是哪个元件的阻值?
(3)若闭合开关S，旋转选择开关对准直流电压挡，并将滑动变阻器的滑片移至最左端，此时测得的是哪个元件两端的电压?

查看解析收藏纠错

+选题
题型：简答题难易度：难

52 . (2013•山东) 如图所示，当条形磁铁向下移动时，试问：

(1)AB端的感应电动势极性.
(2)CD段的感应电流方向及CD的受力方向.

查看解析收藏纠错

+选题
题型：简答题难易度：中档

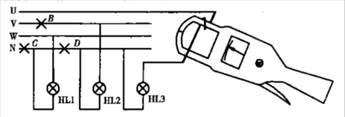

53 . (2013•山东) 如图所示，对称三相负载接人工频三相四线制电源中，电源线电压为380V，钳形电流表的读数为4.4A，试问：

(1)当B点开路其他点正常时，钳形电流表的读数是多少?
(2)当C点开路其他点正常时，钳形电流表的读数是多少?
(3)当B点和C点同时开路而其他点正常时，钳形电流表的读数是多少?
(4)当B点和D点同时开路而其他点正常时，钳形电流表的读数是多少?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

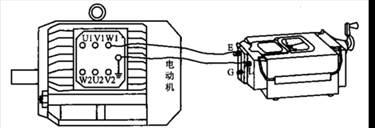

54 . (2013•山东) 如图所示，某同学测量重绕三相异步电动机的W相对地绝缘电阻，将兆欧表和电动机接线完毕以后，摇动手柄以100r/min的速度，观察到兆欧表的绝缘电阻为1.1MΩ，因此他认为测量合格.试指出测量过程中的错误之处.

查看解析收藏纠错

+选题
题型：简答题难易度：中档

55 . (2013•山东) 某同学用万用表测量正常放大状态的三极管的电压如图所示，请判断三极管的管脚名称、类型和材料.

查看解析收藏纠错

+选题
题型：简答题难易度：难

56 . (2013•山东) 如图所示的直流稳压电源的组装接线图.试问：
(1)将稳压电源接线补画完整.
(2)在电路接线补画正确的情况下，试根据AB端的电压波形分析电路有可能出现的故障.

查看解析收藏纠错

+选题
题型：简答题难易度：中档

57 . (2013•山东) 根据如图所示的梯形图，试将指令表补画完整.

查看解析收藏纠错

+选题
题型：分析计算题难易度：中档

58 . (2013•山东) 如图所示电路中，已知\( {E}_{1}\)=3V，\( {E}_{2}\)=2V，\( {R}_{1}\)=2Ω，\( {R}_{2}\)=1Ω，\( {R}_{3}\)=2Ω，\( {R}_{4}\)=2Ω，试求：
(1)电流\( {I}_{3}\)﹔
(2)电流\( {R}_{4}\)两端的电压U.

查看解析收藏纠错

+选题
题型：分析计算题难易度：难

59 . (2013•山东) 如图所示工频电路及相量图，已知R=10Ω，\( {x}_{C}\)=10Ω，\( {U}_{R}\)=10V，试求：
(1)电路的阻抗|Z|、电流I，电压U；
(2)写出电压u，电流i的解析式.

查看解析收藏纠错

+选题
题型：分析计算题难易度：难

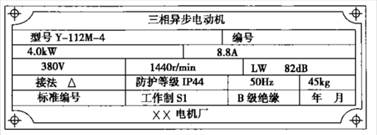

60 . (2013•山东) 某台三相异步电动机铭牌如图所示，电动机额定运行时的效率ηN=84.5%.试求：
(1)旋转磁场的同步转速\( {n}_{1}\)﹔
(2)额定运行时的功率因数cusφN
(3)额定转矩\( {T}_{N}\).

查看解析收藏纠错

+选题
题型：分析计算题难易度：难

61 . (2013•山东) 如图所示为在220V的交流电路中，接入一理想变压器.一次绕组\( {N}_{1}\)=1000匝，二次侧电压\( {U}_{2}\)=44V，负载电阻\( {R}_{L}\)=11Ω，试求：

(1)二次侧匝数\( {N}_{2}\)﹔
(2)一次侧电流\( {I}_{1}\).

查看解析收藏纠错

+选题
题型：综合应用题难易度：难

62 . (2013•山东) 某同学进行三相异步电动机双重联锁正反转控制电路的实训操作.
(1)试将图所示的原理图补画完整.

(2)根据原理图，试将图所示的控制电路实物接线图补画完整.

(3)若通过PLC实现电动机的正反转控制，当按下SB1时，电动机正转运行3min后，电动机暂停30s，再反转运行2min，电动机暂停30s，然后进行重复循环.当按下SB2时，电动机立即停止.试根据图所示的I/O接线图、将顺序功能图补i画完整.

(4)若用GX编程软件编写上述SFC程序如图4-4所示.
①当光标移到"?22"步时，其梯形图如何编辑?
②当光标移到"?4"进行转移条件编辑时，试在图中填写表示条件转移的指令.
③当光标移到图中最下端进行跳转时双击鼠标，试在SFC符号输入对话框中填入相应的指令和步.

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

63 . (2013•山东) 某同学进行分压式偏置放大电路的综合焊接实训操作.
(1)如图所示，试将所缺连线在电路板上通过焊盘补画完整(要求一孔一线).

(2)在电路正确连线的情况下，已知：\( {V}_{CC}\)=12V，\( {R}_{B1}\)=62kΩ，\( {R}_{B}\)=18kΩ，\( {R}_{C}\)=3kΩ，\( {R}_{E}\)=1kΩ，\( {r}_{be}\)=1kΩ，\( {R}_{L}\)=6kΩ，三极管的β=50且为硅管，试估算电路的静态工作点\( {I}_{CQ}\)、\( {U}_{CEQ}\)及电压放大倍数\( {A}_{n}\)
(3)说明电路中电阻\( {R}_{E}\)引入的为何种类型的反馈.
(4)说明电路中电容\( {C}_{E}\)作用.

查看解析收藏纠错

+选题
题型：综合应用题难易度：难

64 . (2013•山东) 某同学用EWB进行多谐振荡器和计数器电路的仿真，电路如图所示，Vcc=6V，\( {R}_{1}\)=10kΩ，\( {R}_{2}\)=100kΩ，电容C=\( {2}_{\mu }\)F，试问：
(1)试将电路补画完整；
(2)在电路连接正确的情况下，当C经\( {R}_{1}\)，\( {R}_{2}\)充电时电压升高到多大时该电容进行放电?当C放电到多大电压时放电停止又开始充电?振荡波周期T等子多少?
(3)试说明计数器为多少进制.
(4)计数器清零后，经过1300ms，试说明低位片的\( {Q}_{2}\)和高位片的\( {Q}_{0}\)电平高低.

查看解析收藏纠错

+选题
