2020年机电一体化电气控制与PLC 第二章兆欧表、钳形电流表-试卷

选择本卷全部试题

题型：选择题难易度：易

1 . 如图所示，用钳形电流表测量通电导线中的电流 . 当钳形电流表的读数为 3 A，则被测电流为( )

A. 1 A B. 0. 75 A C. 1. 5 A D. 3 A

查看解析收藏纠错

+选题
题型：选择题难易度：易

2 . 钳形电流表的优点是( )

A. 准确度高 B. 灵敏度高 C. 可以交，直流两用 D. 可以不切断电路测电流

查看解析收藏纠错

+选题
题型：选择题难易度：易

3 . 使用钳形电流表时，下列操作错误的是( )

A. 测量前先估计被测量的大小 B. 测量时导线放在钳口中心 C. 测量小电流时，允许将导线在钳口多绕几圈 D. 测量完毕，可将量程开关置于任意位置

查看解析收藏纠错

+选题
题型：选择题难易度：易

4 . 直流法判定单相变压器同名端常用的电源和仪表是( )

A. 交流电源，电压表 B. 直流电源、欧姆表 C. 交流电源，电流表 D. 直流电源、电流表

查看解析收藏纠错

+选题
题型：选择题难易度：中档

5 . 用兆欧表测量绝缘电阻，发电机手柄应由慢渐快摇动，发现指针指零，说明被电器( )

A. 断路 B. 短路 C. 含有电源 D. 含有电容

查看解析收藏纠错

+选题
题型：选择题难易度：易

6 . 用钳形电流表测量额定电流为 3 Δ的三相对称负载，当钳口分别钳入一相，两相和三相电源线时，钳形电流表的读数分别是( )

A. 3 A， 6 A， 9 A B. 0 ， 3 A， 3 A C. 3 A. 3 A， 3 A

查看解析收藏纠错

+选题
题型：选择题难易度：中档

7 . 兆欧表屏蔽端钮的作用为 ( )

A. 屏蔽被测物的表面漏电流 B. 屏蔽外界干扰磁场 C. 屏蔽外界干扰电场 D. 保护兆欧表，以免其线圈被烧毁

查看解析收藏纠错

+选题
题型：选择题难易度：中档

8 . 测量设备的绝缘电阻应该用( )

A. 欧姆表 B. 万用表 C. 兆欧表 D. 电桥

查看解析收藏纠错

+选题
题型：选择题难易度：中档

9 . 用兆欧表测量变压器的绕组和铁心的绝缘电阻时，下列描述正确的是( )

A. 绕组接兆欧表的工端，铁心接 E 端，均匀摇动手柄，指针稳定后再读数 B. 绕组接兆欧表的 L 端，铁心接 E 端，均匀摇动手柄，指针无须稳定即可读数 C. 铁心接兆欧表的 L 端，绕组接 E 端，均匀摇动手柄，指针稳定后再读数 D. 铁心接兆欧表的 L 端，绕组接 E 端，均匀摇动手柄，指针无须稳定即可读数

查看解析收藏纠错

+选题
题型：选择题难易度：易

10 . 测量未知的被测电流时，钳形电流表钳口应缓慢闭合，在闭合钳口过程中发现指针已达满偏值，此时正确的操作为

A. 迅速关闭钳口 B. 继续缓慢闭合钳口 C. 张大钳口，取出钳形电流表，换大量程钳形表 D. 张大钳口，取出钳形电流表，换小量程钳形表

查看解析收藏纠错

+选题
题型：选择题难易度：易

11 . 兆欧表使用前，应将其水平放置于坚实地方，空摇手柄，出现______的结果时说明该表可用

A. L ， E 开路时指针停于 " ∞ " 处，短路时停在 0 处 B. L ， E 开路时指针停在 0 处，短路时停于 " ∞ " 处 C. L ， E 开路时指针停在中间位置，短路时也停在中间位置 D. L ， E 开路时指针停在中间位置，短路时停在 " ∞ " 处

查看解析收藏纠错

+选题
题型：选择题难易度：易

12 . 手摇发电机式兆欧表在使用前，指针指示在标尺的

A. " 0 " 处 B. " ∞ " 处 C. 中央处 D. 任意位置

查看解析收藏纠错

+选题
题型：简答题难易度：中档

13 . 如图所示为验证用直流方法判断三相异步电动机的首尾端。若闭合开关瞬间，万用表偏转方向如图示，请指出直流电源的极性？若将万用表红表笔接W2端，黑表笔接W1端，再次闭合开关瞬间，万用表指针将如何偏转？

查看解析收藏纠错

+选题
题型：简答题难易度：中档

14 . 如图所示为用兆欧表测三相异步电动机的U相对地绝缘电阻，请将接线连接正确。

查看解析收藏纠错

+选题
题型：简答题难易度：中档

15 . 如图所示，1和2、3和4、5和6分别为三相异步电动机U、V、W三相绕组端子，当开关闭合瞬间，万
用表直流电流挡指针正偏；当将万用表接到V相绕组(万用表“＋”接3端，“一”接4端)时，开关闭合瞬间万
用表指针左偏，假定1端子是U1，请说明其他端子的名称。

查看解析收藏纠错

+选题
题型：简答题难易度：中档

16 . 因定子绕组首尾端标识不清，无法进行定子绕组的连接。现用交流法判定其首尾端。请根据如图所示电路进行判定。

查看解析收藏纠错

+选题
题型：简答题难易度：中档

17 . 如图所示的1，2，3，4，5，6分别为三相异步电动机三相绕组各相的出线端，已知1，3，5同为首端，若闭合开关瞬间，检流计偏转方向如图所示，请指出检流计的极性。若将检流计正极接3端，负极接4端，再次闭合开关瞬间，检流计指针如何偏转？

查看解析收藏纠错

+选题
题型：简答题难易度：易

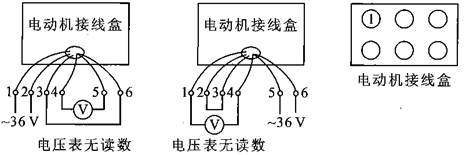

18 . 如图所示，某同学重绕电动机定子绕组后，用交流法确定其首尾端 . 请你根据检测结果，把各绕组的序号标在电动机接线盒对应的端子上，并连接成△接法 . ( 说明： 1 、 2 是 U 相， 3 ， 4 是 V 相， 5 ， 6 是 W 相 )

查看解析收藏纠错

+选题
