题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示为一凸轮机构，看懂该传动，回答下列问题：
(1)该凸轮机构应用了何种类型的凸轮?
(2)该种类型凸轮机构能使横刀架实现怎样的运动?
(3)从运动方面考虑该凸轮为平面凸轮还是空间凸轮?
(4)该种类型凸轮机构主要应用于何种场合?
(5)从动件的运动规律决定的因素是什么?

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示的液压系统，两液压缸的有效面积A₁=A₂=100cm²，缸1负载F=35000N，缸2运动时负载为零.不计摩擦阻力、惯性力和管路损失，溢流阀、顺序阀和减压阀的调定压力分别为4MPa，3MPa和2MPa.求在下列三种情况下，A，B和C处的压力.
(1)液压泵起动后，两换向阀处于中位；
(2)1Y通电，液压缸1活塞移动时及活塞运动到终点时；
(3)1Y断电，2Y通电，液压缸2活塞运动时及活塞碰到固定挡块时.

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示，555时基电路构成的液位监测电路，分析电路回答下列问题.
(1)当液位过低时，电容器电压如何变化，555时基电路输出端3的电压为如何变化?
(2)如何提高该监测电路的灵敏度?

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示三相对称负载电路，R=100Ω，接入线电压为380V的三相电源.请完成下列问题：
(1)当开关S闭合时，电流表A1、A2和电压表V的读数分别是多少?
(2)当开关S断开时，电流表A2和电压表V的读数分别是多少?

查看解析收藏纠错

+选题
题型：简答题题类：模拟题难易度：难
新
年份：2021

如图所示液压回路中，溢流阀的调整压力为5Mpa，顺序阀的调整压力为3Mpa.问下列情况时A，B点的压力各为多少?
(1)液压缸运动时，负载压力=4Mpa；
(2)\( {p}_{L}\)=1Mpa时；
(3)活塞运动到终点时.

查看解析收藏纠错

+选题
题型：简答题题类：模拟题难易度：难
新
年份：2021

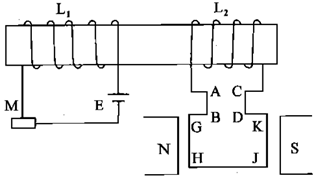

如图所示电路，当可变电阻触点M向右移动时，请回答：
(1)请标出\( {L}_{1}\)、\( {L}_{2}\)线圈的同名端.
(2)标出\( {L}_{2}\)上的感应电流方向.
(3)指出线圈GHJK的转动方向(GH向里还是向外).

查看解析收藏纠错

+选题
题型：简答题题类：模拟题难易度：难
新
年份：2021

如图，读懂结构图，请完成下列问题：
(1)图中滚动轴承是什么类型?采用了什么画法?
(2)滚动轴承采用哪种密封方式?
(3)右边齿轮与轴采用什么零件进行周向固定?
(4)轴承端盖采用哪种螺纹连接?右端螺纹采用什么防松方式?

查看解析收藏纠错

+选题
题型：简答题题类：模拟题难易度：难
新
年份：2021

如图，为一儿童木马原理图，分析该图并回答问题：
(1)该四杆机构属于何种类型的四杆机构?
(2)写出AB杆和AC杆的名称.
(3)该四杆机构是由哪种四杆机构演变而来的?通过改变该四杆机构的机架，还会得到哪几种四杆机构?

查看解析收藏纠错

+选题
题型：简答题题类：模拟题难易度：难
新
年份：2021

如图，在放大电路中，有J，K、M，N四个可接点，问：
(1)该放大思路的耦合方式是哪种？
(2)为了提高电路的带负载能力，应该连接哪两个点?级间是什么反馈类型?
(3)为了稳定输出电流，应该连接哪两个点?级间是什么反馈类型?

查看解析收藏纠错

+选题
题型：简答题题类：模拟题难易度：难
新
年份：2021

如图所示的正弦交流电，请写出它的三要素，并写出瞬时值表达式.
