题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示的液压系统，两液压缸的有效面积A₁=A₂=100cm²，缸1负载F=35000N，缸2运动时负载为零.不计摩擦阻力、惯性力和管路损失，溢流阀、顺序阀和减压阀的调定压力分别为4MPa，3MPa和2MPa.求在下列三种情况下，A，B和C处的压力.
(1)液压泵起动后，两换向阀处于中位；
(2)1Y通电，液压缸1活塞移动时及活塞运动到终点时；
(3)1Y断电，2Y通电，液压缸2活塞运动时及活塞碰到固定挡块时.

查看解析收藏纠错

+选题
题型：简答题题类：模拟题难易度：难
新
年份：2021

如图所示的液压回路，回答下列问题：
(1)该回路属于哪一种节流调速回路?
(2)图中换向阀的名称.
(3)当电磁换向阀的哪端电磁阀通电时，节流阀起调速作用.
(4)电磁换向阀中位工作时，说明液压缸活塞与液压泵的工作状态.

查看解析收藏纠错

+选题
题型：简答题题类：模拟题难易度：难
新
年份：2021

如图所示液压回路中，溢流阀的调整压力为5Mpa，顺序阀的调整压力为3Mpa.问下列情况时A，B点的压力各为多少?
(1)液压缸运动时，负载压力=4Mpa；
(2)\( {p}_{L}\)=1Mpa时；
(3)活塞运动到终点时.

查看解析收藏纠错

+选题
题型：选择题题类：模拟题难易度：难
新
年份：2021

如图所示，为用顺序阀实现压力控制的顺序回路，执行机构液压缸的活塞动作先后顺序( )

A.①→②→③→④ B.①→③→②→④ C.①→③→④→② D.①→②→④→③

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示为一液压系统，按要求完成下列题目。
(1)该系统是哪种基本回路？
(2)若调速阀开口调大，活塞的运动速度将怎样变化？
(3)若调速阀起作用，溢流阀在回路中起什么作用？
(4)此系统主要包括哪些基本回路？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示的液压系统，能实现“快进一工进一快退一原位停止及泵的卸荷”的工作循环。要求：
(1)说明图中注有序号液压元件的名称及作用；
(2)写出元件3工进时的进油和回油路线；
(3)要实现液压缸的“快进一工进”，填写各电磁铁的动作表(电磁铁通电为“十”，断电为“-”)。

查看解析收藏纠错

+选题
题型：综合应用题题类：模拟题难易度：难
新
年份：2021

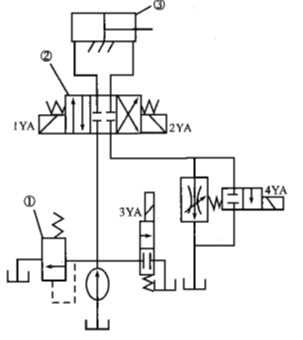

观察如图所示液压系统.请完成下列问题：
(1)元件5的名称?
(2)元件3的作用?
(3)如图所示状态下，液压缸活塞运动方向是什么?
(4)已知溢流阀调整压力为3MPa，元件7状态不变，元件5在左位与右位时，系统压力分别是多少?

查看解析收藏纠错

+选题
题型：简答题题类：模拟题难易度：难
新
年份：2021

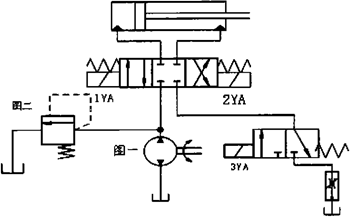

如图所示某组合机床液压系统原理图，能够实现"快进-共进-快退-停止"动作循环.
(1)该液压回路中图一图二的名字是什么?
(2)图二起到什么作用?
(3)三位四通阀的中位滑阀机能是什么型?
(4)画出电磁继电器动作表.

查看解析收藏纠错

+选题
题型：简答题题类：模拟题难易度：难
新
年份：2021

图示回路，溢流阀的调整压力为5MPa，减压阀的调整压力为1.5MPa，活塞运动时负载压力为1MPa，其他损失不计，试分析：
(1)活塞在运动期间A、B点的压力值.
(2)活塞碰到死挡铁后A、B点的压力值.
(3)活塞空载运动时A、B两点压力各为多少?

查看解析收藏纠错

+选题
题型：综合应用题题类：模拟题难易度：难
新
年份：2021

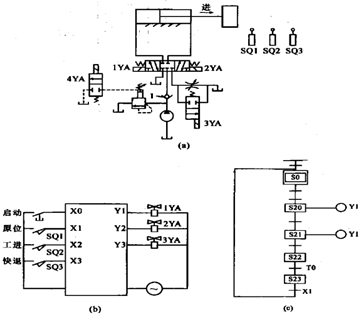

如图(a)所示液压系统，能实现空载快速进给，工作进给，快退，停止和液压泵卸荷五个工况，溢流阀的调定压力为1.5MPa，不考虑泄漏和液阻，不计摩擦和自重.看懂系统图，回答下列问题：
(1)液压泵卸荷时，液压泵的出口压力为多大?
(2)元件1在该系统中对液压泵起什么作用?
(3)液压泵卸荷时4YA是否通电?
(4)该液压系统由哪些典型回路组成?
(5)采用PLC控制该系统，要求：当活塞处于原位时，按下启动按钮，活塞快进，碰到行程开关SQ2时，活塞工进至终点碰到SQ3活塞延时1s快退到原位，根据图(b)所示的I/接线图，补画图(c)顺序功能图.

查看解析收藏纠错
