总题量：14选择本页全部试题

题型：综合应用题题类：单元测试难易度：较易
新
年份：2022

变频器正反转控制电路如图所示，回答下列问题：
(1)标出控制变频器通电的按钮SB1、控制变频器断电的按钮SB2、控制变频器正转运行的按钮SB3。
(2)变频器在正转或反转运行时，能通过按钮SB2控制变频器断电吗？为什么？
(3)变频器在正转运行时，反转SB4按钮有效吗？为什么？
(4)当变频器故障报警信号输出时，能够使变频器主电路断电吗？为什么？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

变频器控制工业洗衣机三段速运行电路如图所示，已知各段速频率分别为20Hz、40Hz、10Hz，各段速时间分别为30分钟、5分钟、15分钟，第一加减速1S。试：
(1)请设置功能参数；
(2)指出工作在40Hz、时外部端子状态；
(3)指出工作在50Hz时外部端子状态；
(4)正常工作时，怎样操作让变频器、电动机停止工作。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

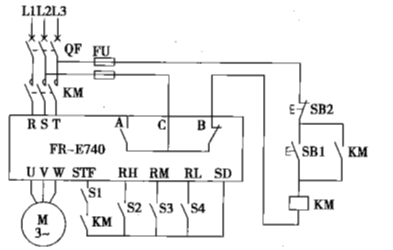

如图所示，某同学进行变频器控制实训，设置变频器参数Pr．4＝25，Pr．5＝35，Pr．6＝45，Pr．79＝2，其他参数采用默认值，当闭合OF、按下SB1后，请问：
(1)若只按下开关S1和S2，电动机转速对应的频率是多少？
(2)若只按下开关S1、S3和S4，电动机转速对应的频率是多少？
(3)重新设置Pr．26＝40后，要使电动机转速对应的频率是40Hz，除按下S1外，还需按下哪几个开关？

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

三相异步电动机的转速除了与电源频率、转差率有关，还与______有关系。( )

A.磁极数 B.磁极对数 C.磁感应强度 D.磁场强度

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：难
新
年份：2021

交流电源的输入端与变频器之间一般是通过空气断路器相连接，接入端子为( )

A.R、S、T B.U、V、W C.R1、S1 D.P、N

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：难
新
年份：2021

在三菱变频器中，报警输出端子是( )

A.IPF OL FU B.A B C C.RH RM RL D.R S T

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：难
新
年份：2021

变频器由主电路(包括整流器、中间直流环节、逆变器)和______组成。( )

A.输入电路 B.输出电路 C.反馈电路 D.控制电路

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

完成变频器外部接线(通过外部端子进行频率设定，STF、STR实现正反转)。

查看解析收藏纠错

+选题
题型：作图题题类：单元测试难易度：中档
新
年份：2021

画出七段速运行控制的接线图(用STF、STR实现起停控制)。

查看解析收藏纠错

+选题
题型：作图题题类：模拟题难易度：
新
年份：2021

如图所示为变频器开关控制的电动机调速电路，变频器的调速采用外部信号设定，正(SA1)，反转(SA2)采用开关控制；频率由外部的温度控制仪表输出的4—20mA的电流控制.试将电路补画完整.

查看解析收藏纠错

+选题
