题型：简答题题类：单元测试难易度：中档
新
年份：2020

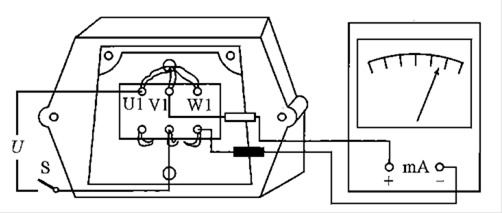

如图所示为验证用直流方法判断三相异步电动机的首尾端。若闭合开关瞬间，万用表偏转方向如图示，请指出直流电源的极性？若将万用表红表笔接W2端，黑表笔接W1端，再次闭合开关瞬间，万用表指针将如何偏转？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2020

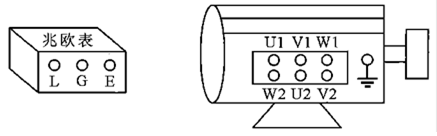

如图所示为用兆欧表测三相异步电动机的U相对地绝缘电阻，请将接线连接正确。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2020

如图所示，1和2、3和4、5和6分别为三相异步电动机U、V、W三相绕组端子，当开关闭合瞬间，万
用表直流电流挡指针正偏；当将万用表接到V相绕组(万用表“＋”接3端，“一”接4端)时，开关闭合瞬间万
用表指针左偏，假定1端子是U1，请说明其他端子的名称。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2020

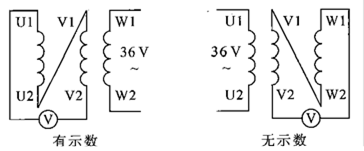

因定子绕组首尾端标识不清，无法进行定子绕组的连接。现用交流法判定其首尾端。请根据如图所示电路进行判定。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2020

如图所示的1，2，3，4，5，6分别为三相异步电动机三相绕组各相的出线端，已知1，3，5同为首端，若闭合开关瞬间，检流计偏转方向如图所示，请指出检流计的极性。若将检流计正极接3端，负极接4端，再次闭合开关瞬间，检流计指针如何偏转？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2020

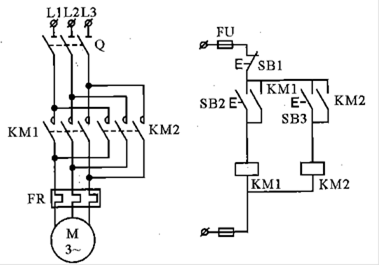

如图所示为三相笼式异步电动机的正反转控制电路，指出图中的错误。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2020

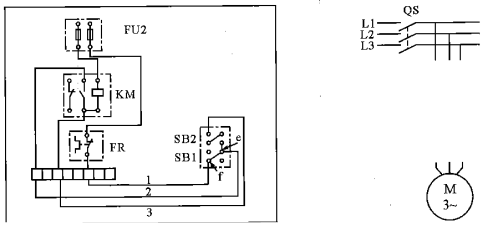

在日常生活中，经常要用电动机带动负载工作，为避免出现过载损坏电动机，需测量工作电流。如图所示是某电动机控制电路的接线图，试分析完成下列问题。
(1)电路实现的控制功能是什么？
(2)若将接线图中的线2从e点接到f点，控制电路将会发生什么现象？
(3)电动机通电运行时，在不断开电路的情况下，为方便测量其电流应选用什么仪器？
(4)根据接线图，补画主电路原理图(要求具有短路、过载、失压、欠压保护)。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2020

如图所示为单相变压器，1，2接交流电源，将1，3连接在一起，电压表V₁的读数为36V。请回答：
(1)变压器的工作原理是什么？
(2)若V₂和V₃的读数分别为24V和12V，则1和3是同名端还是异名端？
(3)若V₃的读数为0，则变压器两个绕组的匝数有么关系？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2020

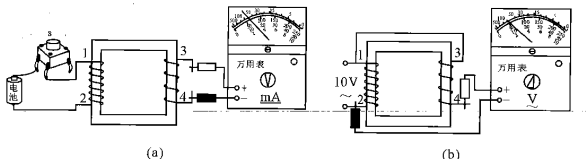

如图所示为某同学判断变压器(220 V／22 V)同名端的接线图。
(1)写出1端的同名端。
(2)当1，2端接人电池和开关S进行测试时，万用表的指针如图(a)所示，此时开关S是在闭合瞬间还是断开瞬间？
(3)如图(b)所示，当1，2端接人交流10V电压时，万用表指示值应为多少？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2020

交流接触器的作用是什么？简述交流接触器的工作原理。接触器如何正确使用？
