总题量：1525选择本页全部试题

题型：选择题题类：单元测试难易度：中档
新
年份：2020

如图所示，对应的移出断面图中错误的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2020

如图所示，A-A移出断面图画法中正确的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2020

如图所示，正确的断面图是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2020

如图所示，标注的“2×1”的解释正确的是( )

A.2表示有2个相同的退刀槽，1表示槽宽为1mm B.2表示有2个相同的退刀槽，1表示槽深为1mm C.2表示槽宽为2mm，1表示槽深为1mm D.2表示槽深为2mm，1表示槽宽为1mm

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2020

如图所示，正确的局部剖视图是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2020

如图所示，断面图画法正确的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2020

关于局部放大图，描述正确的是( )

A.局部放大图的比例都大于原图比例 B.局部放大图表达方法必须与原图一致 C.局部放大图不需要标注 D.绘制局部放大图时，原图中的被放大部位用虚线圈出

查看解析收藏纠错

+选题
题型：作图题题类：单元测试难易度：中档
新
年份：2020

在指定位置画移出断面图。(左面键槽深4mm，右面键槽深3mm)

查看解析收藏纠错

+选题
题型：作图题题类：单元测试难易度：中档
新
年份：2020

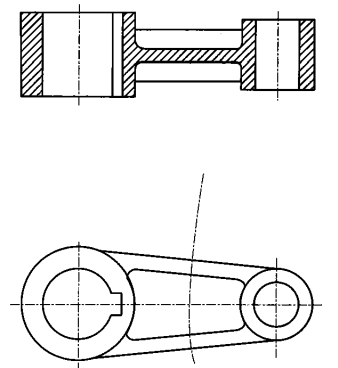

按图示的剖切线画移出断面图。

查看解析收藏纠错

+选题
题型：作图题题类：单元测试难易度：中档
新
年份：2020

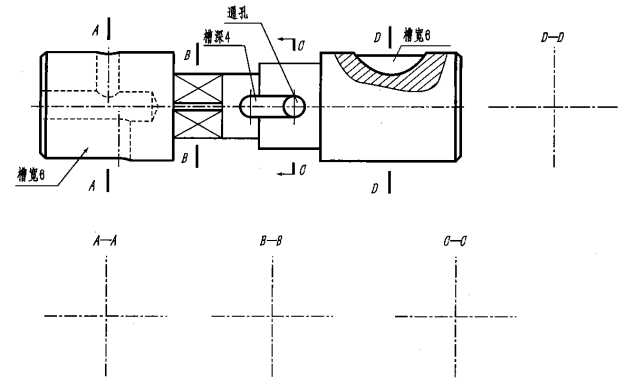

在指定位置画出断面图。

查看解析收藏纠错
