题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

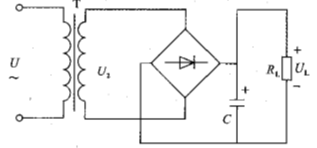

如图所示电路中，已知u为220V的正弦交流电，如果负载电阻上的直流电压U_L＝30V，试完成下列各题：(1)在桥臂上画出4只整流二极管；(2)求变压器的变比；(3)如果电容C开路，其他元件正常，则U_L为多少？二极管承受的最大反向电压是多少？(4)如果一个二极管开路，负载上的电压是多少？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

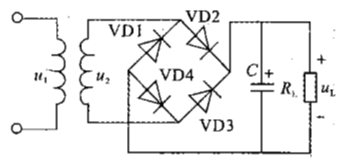

单相桥式整流电容滤波电路如图所示，变压器一次侧电压U₁＝220sin314tV，若负载两端电压U_L＝24V，I_L＝100mA。(1)求变压器的变比；(2)选择整流二极管。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

有一电压为18V、电阻为90Ω的直流负载，采用单相桥式整流电容滤波电路供电。试求：
(1)变压器副边电压的有效值U2和此电路输出电流的平均值I。；
(2)每个二极管中流过的平均电流和承受的最高反向电压。(二极管均可视为理想二极管)。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

如图所示电路，三极管是PNP型锗管。
(1)Vcc和C₁、C₂的极性如何考虑？请在图上标出。
(2)设V_CC＝-12V，Rc＝3kΩ，β＝75，如果要将静态值Ic调到1.5mA，问R_B应调到多大？
(3)在调整静态工作点时，如不慎将R_B调到零，对晶体管有无影响？为什么？通常采取何种措施来防止发生这种情况？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

某同学进行分压式偏置放大电路的综合焊接实训操作。
(1)如图所示，试将所缺连线在电路板上通过焊盘补画完整(要求一孔一线)。

(2)在电路正确连线的情况下，已知：Vcc＝12V，R_B1＝62kΩ，R_B2＝18kΩ，Rc＝3kΩ，R_E＝1kΩ，R_be＝1kΩ，R_L＝6kΩ，三极管的β＝50且为硅管，试估算电路的静态工作点I_cQ、U_cEQ及电压放大倍数A_u。
(3)说明电路中电容C_E的作用。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

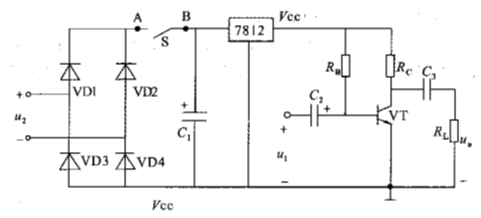

如图所示，直流稳压电源为基本放大电路的电源，U₂＝12V，R_B＝400kΩ，Rc＝2kΩ，β＝100，其中C₁为滤波电容。请问：

(1)计算放大电路的静态工作点。
(2)计算放大电路的输入电阻R_i、输出电阻Ro、电压放大倍数A_u。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

已知一对正确安装的标准直齿圆柱齿轮(外啮合)，a＝78mm，传动比为1.6，模数为3mm，两齿轮的齿数。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

有一对标准直齿圆柱齿轮传动，小齿轮的齿距是12.56mm，齿数是26，中心距为156mm，通过计算得出大齿轮的齿数是多少？大齿轮的分度圆直径是多少？小齿轮可以加工成何种结构形式？若该对齿轮应用于闭式传动中，其可能发生的两种失效形式是什么

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

如图所示为用74LS00制作的主副裁判三人表决电路。请分析说明：

(1)根据电路连接写出L端的逻辑表达式。
(2)主裁判应操作哪个表决开关？
(3)当三名裁判分别将S_A和S_B闭合，Sc断开时，显示表决结果的LED是否发光？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

C6132车床变速箱中一从动齿轮轮齿折断，需要更换齿轮，已知与其啮合的主动轮为标准圆柱齿轮，模数m₁＝4mm，齿数z₁＝20，要求传动比i₁₂＝3，现从备件库中找到一标准直齿圆柱齿轮，轮齿z₂＝60，经粗略测量，齿顶圆直径d_a＝247mm，根据所学知识回答下列问题：
(1)从备件库中找到的齿轮模数多大？
(2)两齿轮啮合传动比是否满足要求？
(3)这两齿轮能否正确啮合？

查看解析收藏纠错
