  • 题型:综合应用题 题类:单元测试 难易度:难

    年份:2021

    共发射极变压器耦合式振荡电路如图所示,请回答以下问题:
    (1)该电路中,作为放大、选频、反馈、输出的元件分别是哪个?
    (2)振荡电路产生振荡的两个条件是什么?
    (3)振荡信号的振幅是怎样稳定的?
    (4)该电路中怎样增大振荡信号的频率?
    (5)该电路的振荡频率是多少?
  • 题型:综合应用题 题类:单元测试 难易度:易

    年份:2021

    如图所示开关电路:

    (1)如果用1表示开关断开和灯灭,用0表示开关闭合和灯亮。试画出真值表,写出逻辑函数表达式,并说明L和A、B之间的逻辑关系。
    (2)如果用1表示开关断开和灯亮,用0表示开关闭合和灯灭。试画出真值表,写出逻辑函数表达式,并说明L和A、B之间的逻辑关系。
  • 题型:综合应用题 题类:单元测试 难易度:中档

    年份:2021

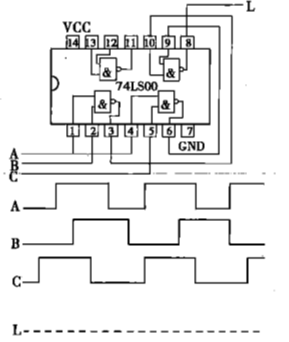

    用74LS00实现三人表决器的逻辑图和输入波形如图所示。(1)写出逻辑表达式;(2)画出输出波形。
  • 题型:综合应用题 题类:单元测试 难易度:中档

    年份:2021

    分析图示零件图,并回答下列问题

    1)该零件图由一个主视图、一个A向________图和两个________图组成。
    2)该零件属于________类零件,该材料按钢的性能用途属于________钢。
    3)标注2×0.5中,表示槽宽×________,也用________来表示。
    4)标注M16×1.5中,M表示________,螺距为________,公称直径为________,________牙螺纹。
    5)该零件表面要求最高的粗糙度为________,是指Φ________轴段。
    6)该零件机加工完成后采用的热处理方式是________
  • 题型:综合应用题 题类:单元测试 难易度:

    年份:2021

    读图示的零件图,回答下列问题

    1)该零件的名称是________,采用比例为________,属于________比例。
    2)该零件用了________个基本视图,其中主视图采用了________视图表达。
    3)⊥|0.03|A表示被测要素是________,基准要素是________,公差项目是________,公差值是________。
    4)在主视图右下方的图形为________图,该图形表达的结构是________。
    5)\( \frac{3\times \varphi 6.5}{EOS}​\)的含义是________
    6)零件上①、②、③所指的位置在空间按自左向右的顺序是________
  • 题型:综合应用题 题类:单元测试 难易度:难

    年份:2021

    分析图示零件图,并回答问题

    1)主视图采用________剖视,A-A是________剖切面剖切的半剖视图。
    2)零件的材料是________,零件上共有________个螺栓孔。
    3)零件上E、F、G三点的空间位置,按自左向右的顺序是________
    4)铸件要求不得有________。
    5)画出仰视图外形图,虚线不画。
  • 题型:综合应用题 题类:单元测试 难易度:中档

    年份:2021

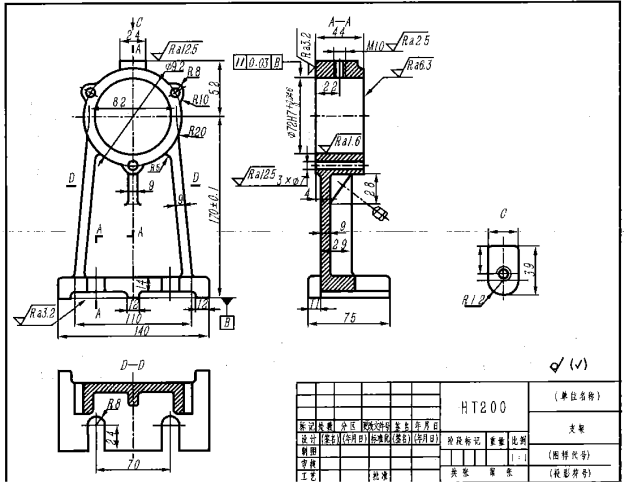

    读懂图所给零件图,并回答下列问题

    1)左视图是采用________剖切平面,画的全剖视图。
    2)在________视图上可以看出底板的形状。
    3)零件上有一处几何公差要求,表示________相对于________的平行度误差值不超过0.03mm。
    4)该零件支撑板、肋板的厚度是________mm,主视图上三个均匀分布的小圆孔,其直径是________mm。
    5)根据图中标注的尺寸,标注C向视图中所缺尺寸数字。
  • 题型:综合应用题 题类:单元测试 难易度:中档

    年份:2021

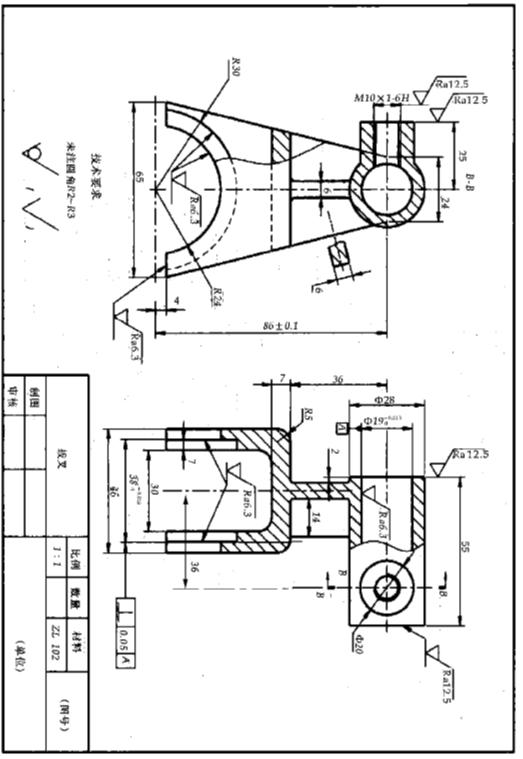

    读拔叉零件图,完成下列填空题

    1)该零件的名称是________,材料是________
    2)主视图B-B为________剖视图,其中有一处________剖视图,左视图采用的是________剖视图。
    3)零件表面粗糙度要求最高的有________处,Ra值是________
    4)M10×1-6H是________螺纹,螺距是________mm,6H是________的公差带代号,其定位尺寸为________、________
    5)该零件图中,未注圆角半径为________
    6)该零件主视图中移出断面图的肋板的宽度是________
    7)⊥|0.03|A表示被测要素是________基准要素是________公差项目是________。
  • 题型:综合应用题 题类:单元测试 难易度:中档

    年份:2021

    根据如图所示的开关电路,完成下列问题:
    1)如果用1表示开关断开和灯灭,用0表示开关闭合和灯亮。试画出真值表,写出逻辑函数表达式,并说明L和A、B之间的逻辑关系。
    2)如果用1表示开关断开和灯亮,用0表示开关闭合和灯灭。试画出真值表,写出逻辑函数表达式,并说明L和A、B之间的逻辑关系。
  • 题型:综合应用题 题类:单元测试 难易度:难

    年份:2021

    如图所示的三极管放大电路,VCC=12V,RB1=30KΩ,RC=2KΩ,ICQ=1.5mA,VE=3V,β=50,(忽略管压降)试求:
    (1)试在图中标出三个电容的极性;
    (2)试求出RB2、RE的值;
    (3)求出放大电路的输入电阻、输出电阻和电压放大倍数;
    (4)若将电容CE去掉,试定性说明其静态工作点、输出波形会怎样变化?若将RC短接,其输出波形会如何变化?若在输出端接入负载,其输出波形又将怎样变化?
    (5)若输出波形出现削顶现象,应调整哪个元件,怎么样调整?
