总题量：75选择本页全部试题

题型：作图题题类：单元测试难易度：中档
新
年份：2020

有三个指示灯，按下启动按钮SB1，指示灯HL1先亮，经过5s延时后，指示灯HL2亮，再经过5s延时后，指示灯HL3亮；按下停止按钮SB2，三个指示灯均熄灭。请根据I／O接线图画出梯形图。

查看解析收藏纠错

+选题
题型：作图题题类：单元测试难易度：中档
新
年份：2020

两台异步电动机设计主电路和控制电路，其要求如下：
(1)两台电动机互不影响地独立操作启动与停止；
(2)能同时控制两台电动机的停止。
请根据I／O接线图画出梯形图。

查看解析收藏纠错

+选题
题型：作图题题类：单元测试难易度：中档
新
年份：2020

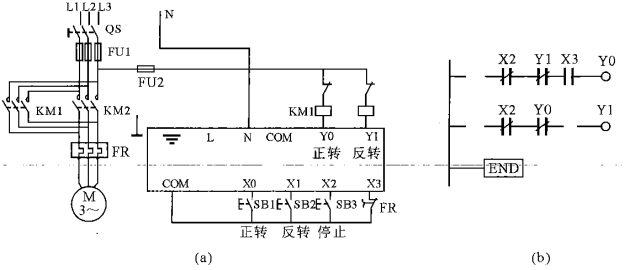

某同学进行三角形接法的三相异步电动机接触器联锁正反转控制电路实训，试完成下列任务。
(1)如图(1)所示为PLC的控制系统接线图，试将电路补画及标注完整。
(2)根据图(1)将如图(2)所示的梯形图补画完整。

查看解析收藏纠错

+选题
